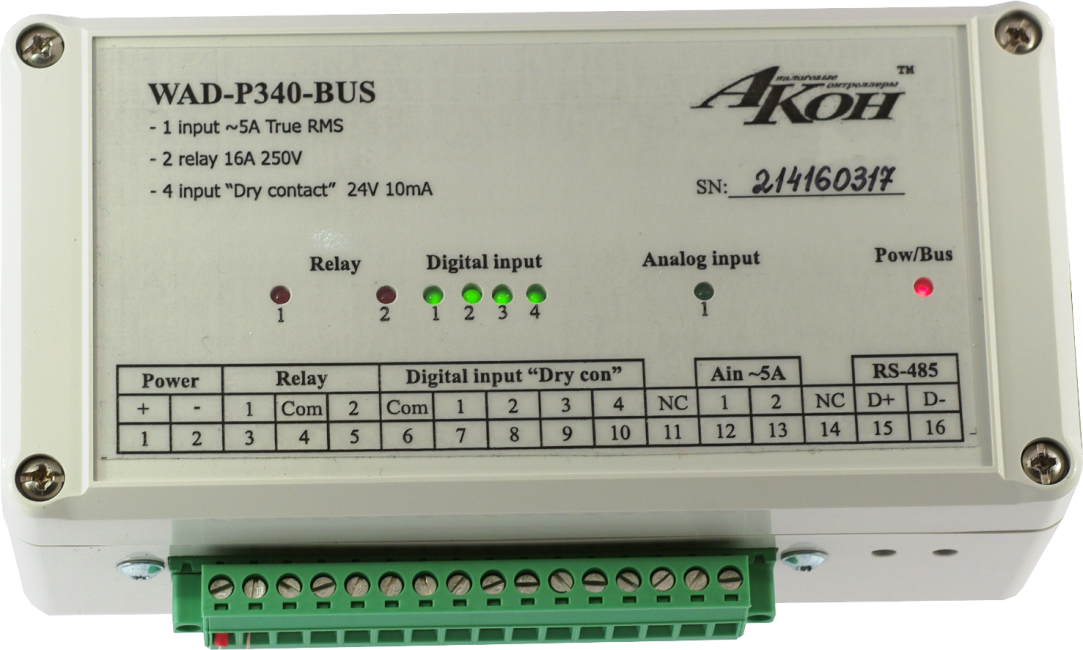

Внешний вид разъёма Х1

Внешний вид разъёма Х1

  1                                                                         16

Шаг выводов разъёма – 5,08 мм

Назначение контактов разъема Х1:

Номер контакта	Обозначение	Назначение
1	Uпит +	Вход напряжения питания
2	Gnd (Uпит-)	Общий провод  источника питания
3	RELAY 1	Реле 1, контакт первый
4	RELAY COMMON	Вторые контакты Реле 1 и Реле 2
5	RELAY 2	Реле 2, контакт первый
6	NC	Не задействован
7	DO 1	Дискретный выход 1
8	DO 2	Дискретный выход 2
9	DO 3	Дискретный выход 3
10	DO 4	Дискретный выход 4
11	DO COMMON	Общий дискретных выходов
12	AIN ~2V	Измерительный вход 1: ~0-2В
13	AIN ~220V	Измерительный вход 2: ~0-220В
14	AIN COMMON	Общий измерительных входов
15	Data+	Линия Data+ интерфейса RS-485
16	Data-	Линия Data - интерфейса RS-485

АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф.319 ([phone] ([phone] *****@*** www. akon. Skype: wadbus

Технический паспорт

WAD-P340-BUS

ТУ У 33.2-33056998-001:2009

Многофункциональный контроллер ввода-вывода

Гальваническая развязка

Интерфейс RS485 (Modbus RTU)

2009

Основные технические характеристики:

Модуль WAD-P340-BUS ТУ У 33.2-33056998-001:2009 предназначен для преобразования среднеквадратического значения сигналов переменного напряжения промышленной частоты в цифровой код, вывода дискретных сигналов и управления нагрузками посредством релейного вывода. Передача обработанного значения в головной вычислитель и управление осуществляется по линиям интерфейса RS-485.

Аналоговый ввод:

Количество входных каналов – 2.

Схема подключения входа – двухпроводная.

Диапазоны преобразования:

Канал 1 - ~0.02…2В (СКЗ, 50Гц) (входное сопротивление 150кОм).

Защита от перегрузок до +/-10В длительно.

Канал 2 - ~2..220В (СКЗ, 50Гц) (входное сопротивление 1.6МОм).

Защита от перегрузок до +/-400В длительно.

Основная приведенная к диапазону преобразования погрешность – 0,15%.

Дополнительная погрешность в рабочем диапазоне температур - ±0,01%*°С.

Светодиодная индикация выхода за диапазон преобразования.

Дискретный вывод:

Количество выходных каналов – 4.

Тип выходов – оптореле (двунаправленные), один общий провод.

Коммутируемое напряжение – до +/-250В.

Допустимый ток через канал – до 100мА.

Светодиодная индикация состояния канала.

Релейный вывод:

Количество выходных каналов – 2.

Тип выходов – реле, один общий провод.

Коммутируемое напряжение – до ~250В.

Допустимый ток через канал – до 16А.

Механическая надёжность – минимум 20 000 000 срабатываний каждого реле.

Электрическая надёжность при максимальной нагрузке – минимум 100 000 срабатываний каждого реле (на резистивной нагрузке).

Светодиодная индикация состояния канала.

Общие параметры:

Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.

Подавление помехи общего вида 50/60 Гц не менее 120 дБ.

Подавление изменения напряжения питания не менее 150дБ.

Защита входов от перенапряжения – долговременная, до +/-60В.

Защита входа питания от другой полярности и превышения напряжения до +/-60В.

Защита линий интерфейса RS485 от превышения напряжения до +/-60В.

Напряжение питания от 10 до 30 В. Рекомендуемое напряжение питания 24В.

Потребляемая мощность - не более 5 Вт.

Габариты модуля - 160х80х60 мм.

Вес - 330 г.

Средний срок службы изделия - 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации:

Рабочая температура окружающего воздуха  для модуля от -20 до +75 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-P340-BUS                1 шт.        № 000

Разъем MSTB 2,5/16-STF-5,08        1 шт.

Паспорт – 1шт. (допускается 1 шт. до 10 комплектов поставки).

Начальные настройки:

Адрес – 1.

Скорость обмена - 9600 бод.

Протокол – Modbus RTU.

Формат фрейма – 8:n:1.

Свидетельство о приёмке:

Модуль преобразователя WAD-P340-BUS соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска        25.02.2009 г.

Подпись лица ответственного за приёмку        __________________________

Гарантийные обязательства:

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319. тел: [phone]‑29‑60, [phone]‑33‑89

*****@***, www. akon.

Нормативная база:

Модули WAD-P340-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.422500.004 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.
