Расчёт батареи конденсаторов.

Задание 1

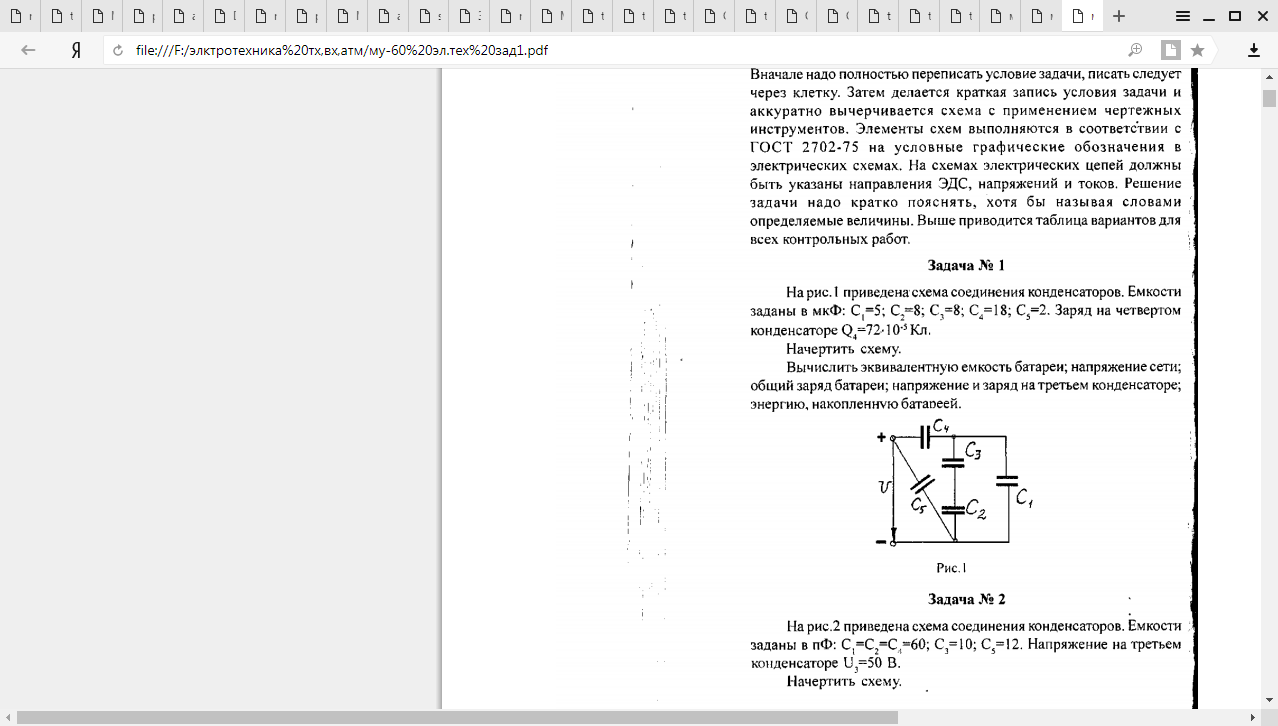

На рис. 1 приведена схема соединения конденсаторов. Емкости заданы в мкФ: С1=5; С2=8; С3=8; С4=18; С5=2. Заряд на четвертом конденсаторе Q4=72·10-5 Кл. Начертить схему. Вычислить эквивалентную емкость батареи Сэкв; напряжение сети U; общий заряд батареи Qобщ; напряжение и заряд на третьем конденсаторе; энергию, накопленную батареей.

Рис.1

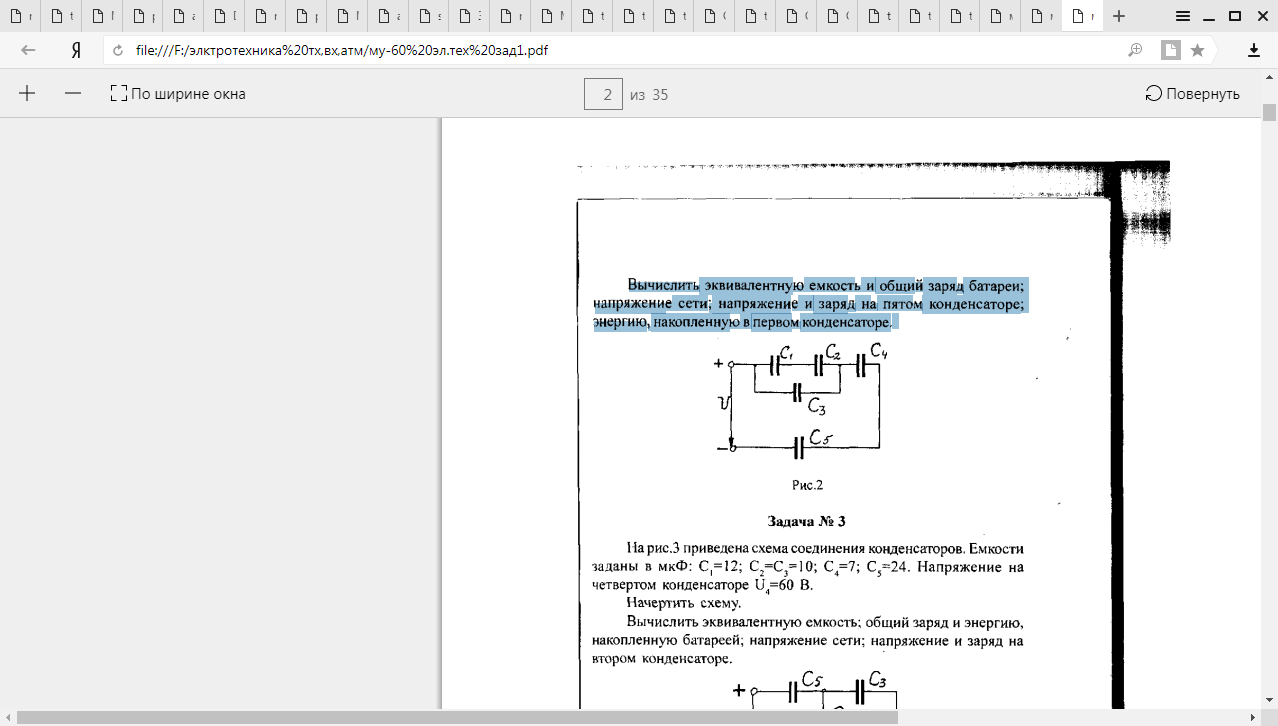

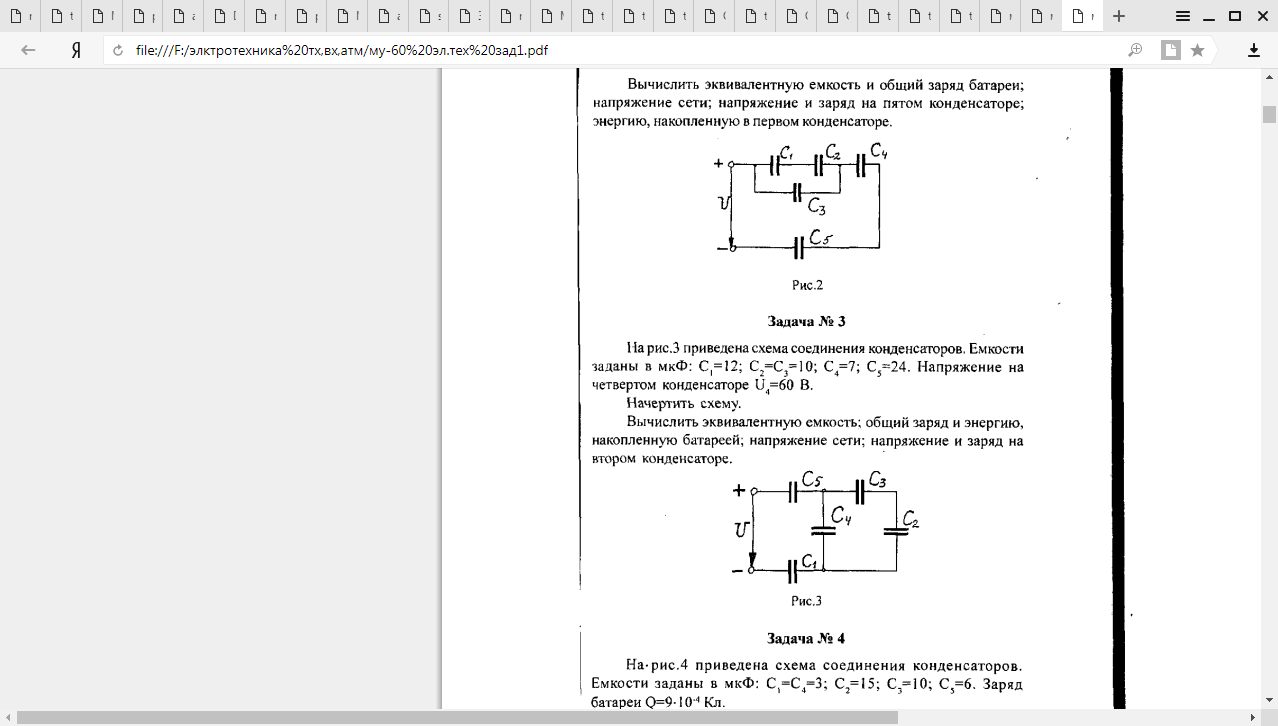

Задание 2

На рис.2 приведена схема соединения конденсаторов. Емкости заданы в пФ: С1=С2=С4=60; С3=10; С5=12. Напряжение на третьем конденсаторе U3=50 В. Начертить схему. Вычислить эквивалентную емкость Сэкв и общий заряд батареи; напряжение сети; напряжение и заряд на пятом конденсаторе; энергию, накопленную в первом конденсаторе.

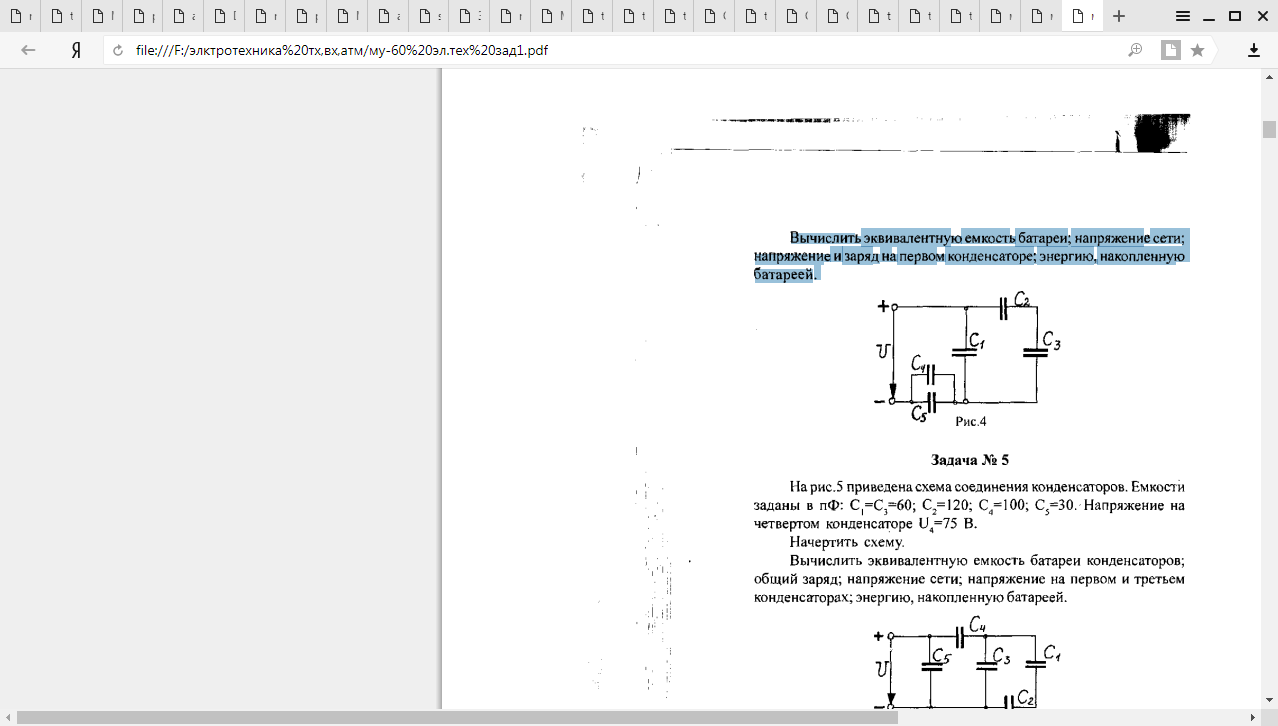

Задание № 4

На Рис.4 приведена схема соединения конденсаторов. Емкости заданы в мкФ: С,=С4=3; С2=15; С3=Ю; С5=6. Заряд батареи Q=9-10 4 Кл. Начертить схему. Вычислить эквивалентную емкость батареи; напряжение сети; напряжение и заряд на первом конденсаторе; энергию, накопленную батареей.

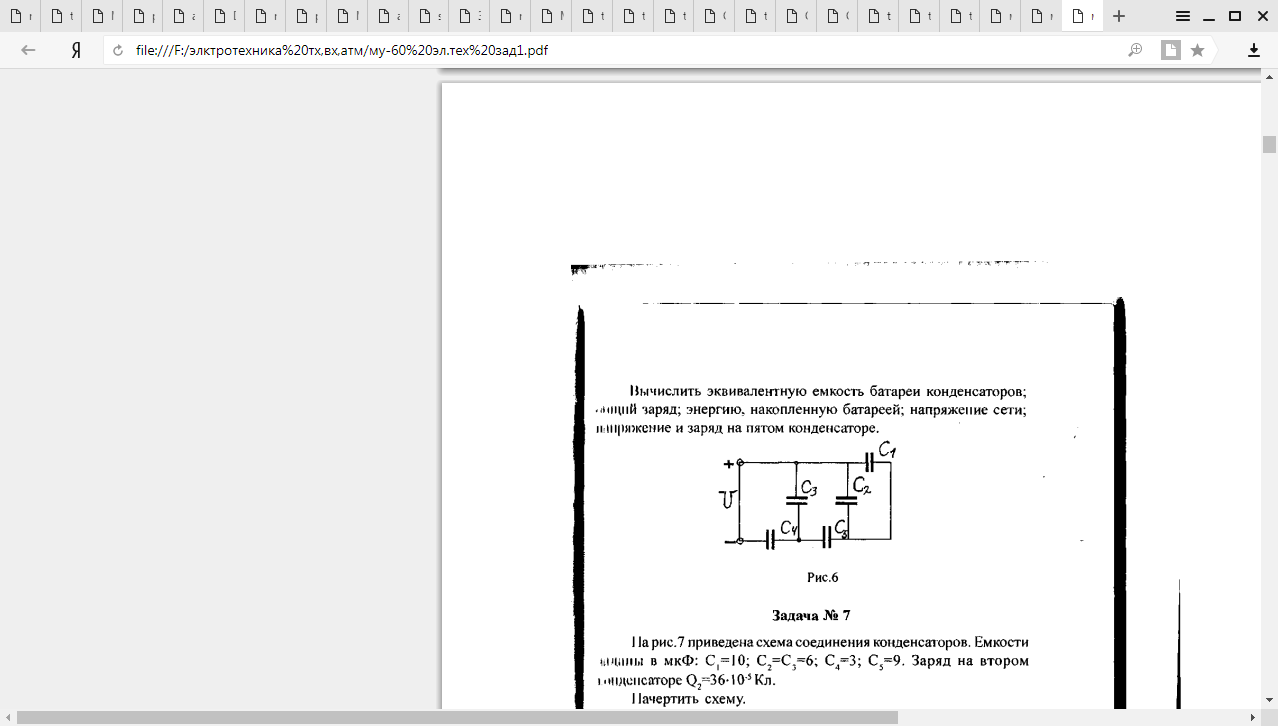

Задание № 6

На рис.6 приведена схема соединения конденсаторов. Емкости заданы в мкФ: С1=18; С2=6; С3=С5=12; С4=20. Заряд на втором конденсаторе Q2=12·10-5 Кл. Начертить схему. Вычислить эквивалентную емкость батареи конденсаторов; общий заряд; энергию, накопленную батареей; напряжение сети; напряжение и заряд на пятом конденсаторе.

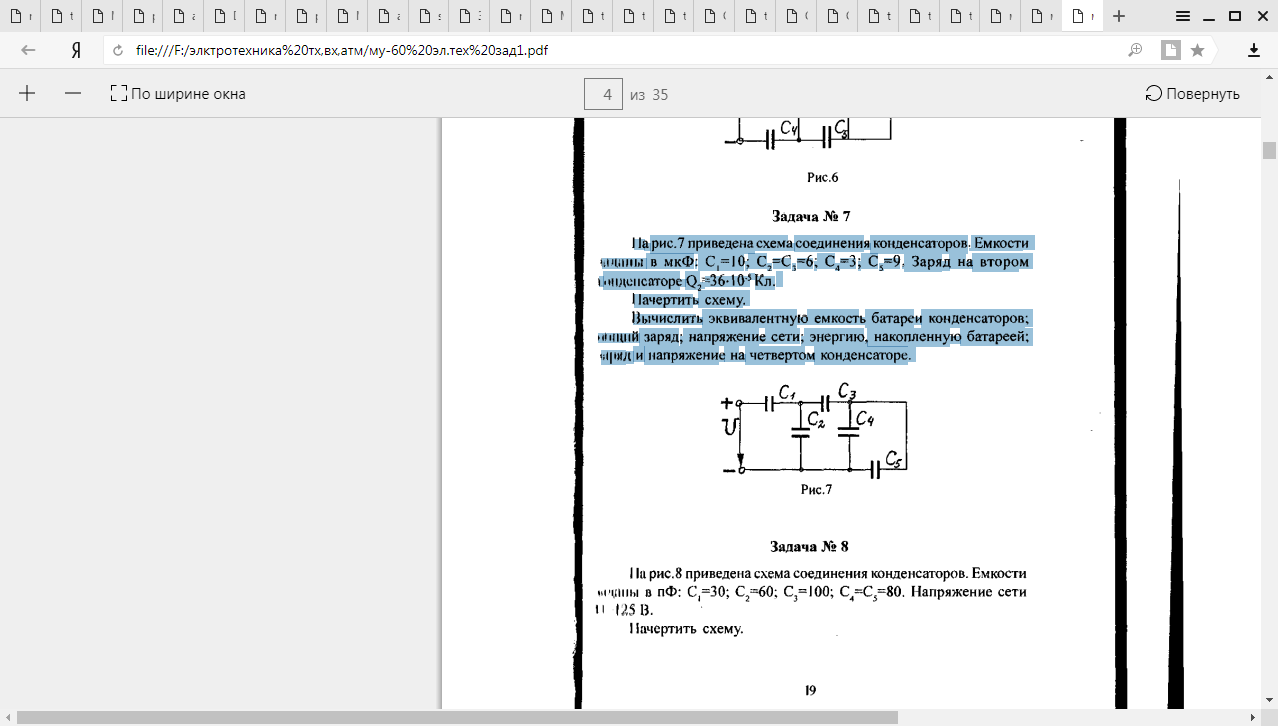

Задание № 7

На рис.7 приведена схема соединения конденсаторов. Емкости даны в мкФ: С1=10; С2=С3=6; С4=3; С5=9. Заряд на втором конденсаторе Q2=36·10-5Kул. Начертить схему. Вычислить эквивалентную емкость батареи конденсаторов; общий заряд; напряжение сети; энергию, накопленную батареей; заряд и напряжение на четвертом конденсаторе.

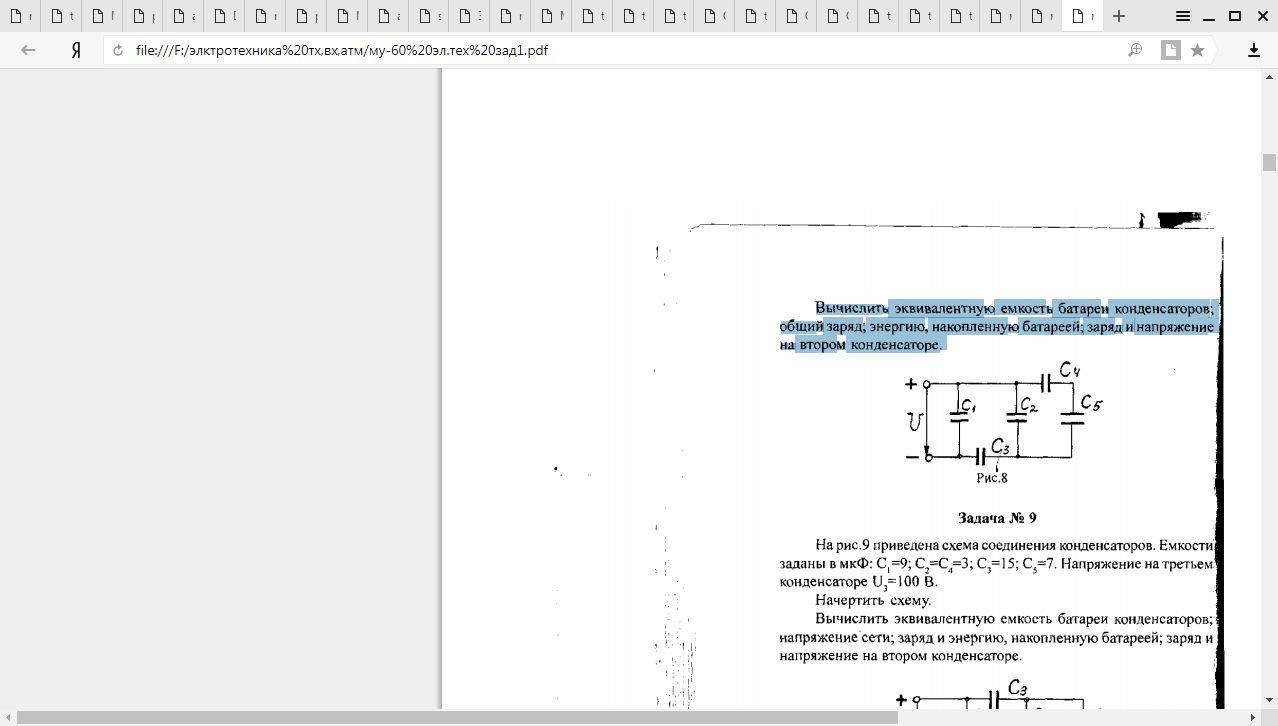

Задание № 8

На рис.8 приведена схема соединения конденсаторов. Емкости приведены в пФ:

С1 =30; С2=60; С3=100; С4=С5=80. Напряжение сети U=125 В. Начертить схему. Вычислить эквивалентную емкость батареи конденсаторов; общий заряд; энергию, накопленную батареей; заряд и напряжение на втором конденсаторе.

R45+

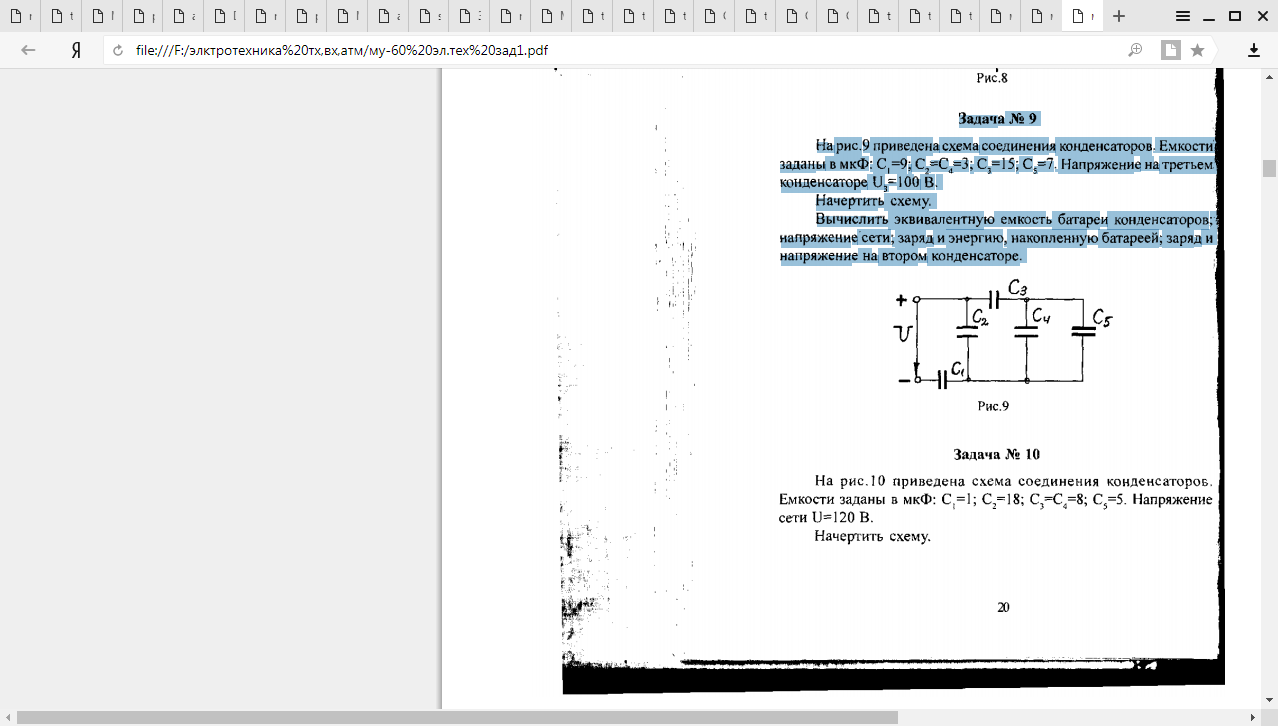

Задание № 9

На рис.9 приведена схема соединения конденсаторов. Емкости заданы в мкФ: С1=9; С2=С4=3; С3=15; С5=7. Напряжение на третьем; конденсаторе U3= 100 В. Начертить схему. Вычислить эквивалентную емкость батареи конденсаторов; напряжение сети; заряд и энергию, накопленную батареей; заряд и напряжение на втором конденсаторе.

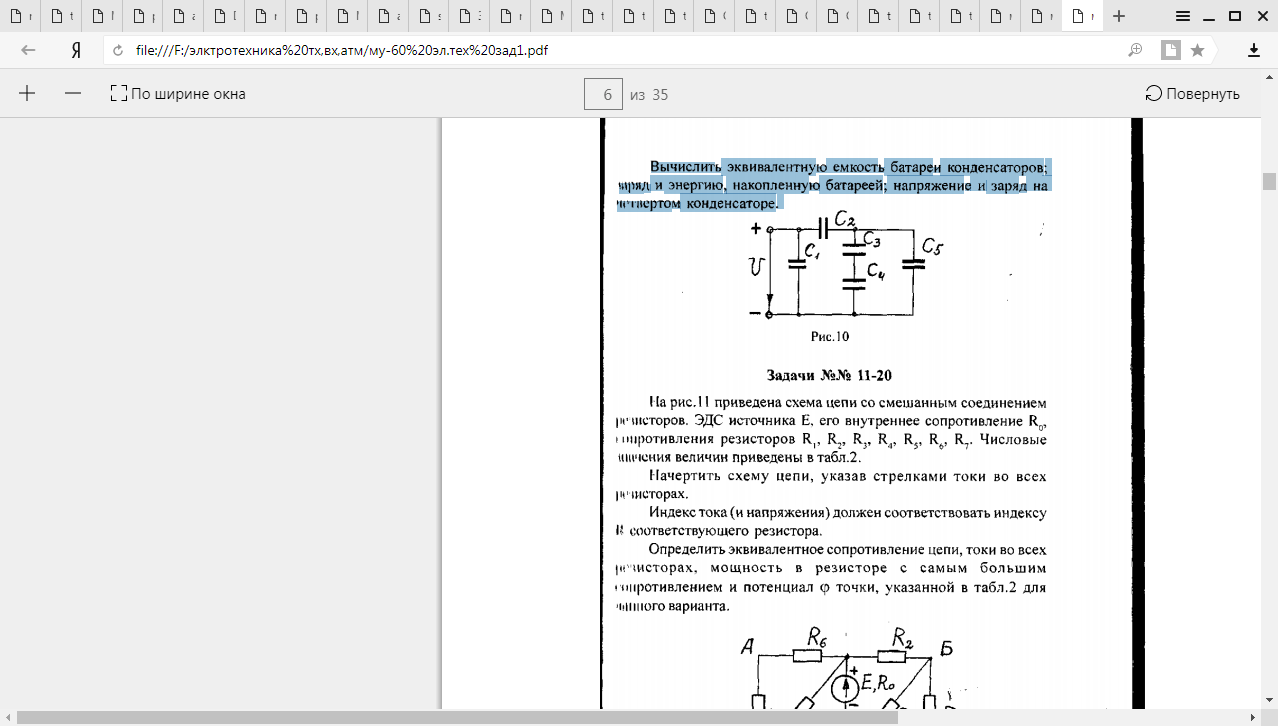

Задание № 10

На рис.10 приведена схема соединения конденсаторов. Емкости заданы в мкФ: С1=1; С2= 18; С3=С4=8; С5=5. Напряжение сети U=120 В. Начертить схему. Вычислить эквивалентную емкость батареи конденсаторов; зарядд и энергию, накопленную батареей; напряжение и заряд на четвертом конденсаторе.
