Цепи роликовые, механизма газораспределения двигателя автомобиля

Цепи роликовые, механизма газораспределения двигателя автомобиля

ТУ 000303018-037-98

Обозначение по ТУ	p мм	b1 мм	b2 мм	d2 мм	d1 мм	l1 мм	q мм	Разрушающая нагрузка Н
ВАЗ 21214-1006040-03	9,525x3/16''	5,72	8,93	3,31	6,35	13,5	8,3	13000

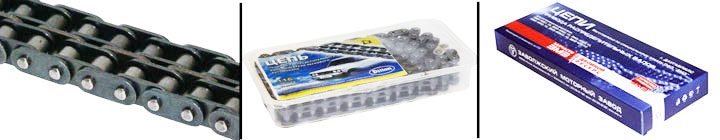

Цепи втулочные, механизма газораспределения двигателя автомобиля

ТУ 000303018-037-98

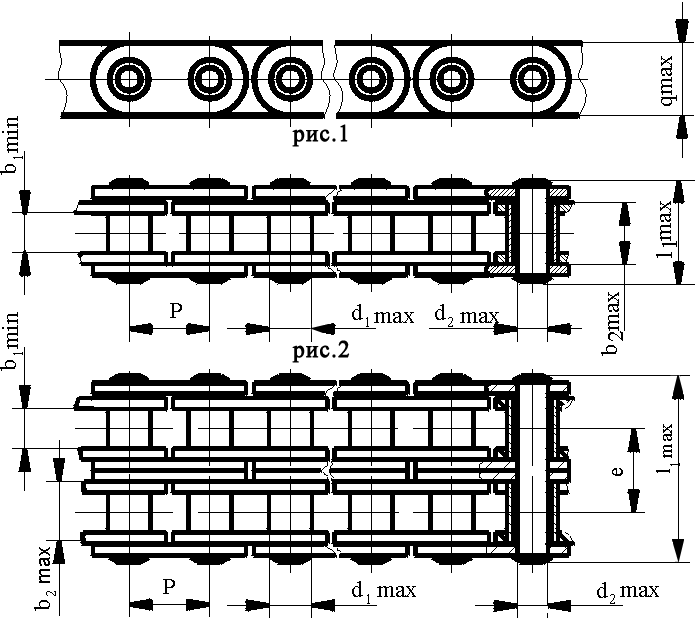

Обозначение	Кол-во звеньев	p мм	b1 мм	b2 мм	d2 мм	d1 мм	l1 мм	q мм	e мм	Разрушающая нагрузка Н	рисунок
ВАЗ 2101-1006040 ВАЗ 2103-1006040 М412-1006040-20 ЗМЗ 406.1006040 ЗМЗ 406.1006040-10 ЗМЗ 406.1006040-20 ЗМЗ 514.1006040	116 114 98 70 90 92 72	9,525	4,68	7,51	3,58	5,07	22,3	8,83	10,13	16000	2
555-1006040 (дизель)	72, 82	9,525	5,5	8,63	4,45	6,35	23,40	9,60	10,24	1900	2
3105-1011.072.00.00	под заказ	9,525	4,68	7,51	3,58	5,07	12	8,83	-	8000	1
556-1006040	под заказ	8,0	4,76	7,7	3,16	5,0	11,8	7,6	-	8500	1

Цепи роликовые, механизма газораспределения двигателя автомобиля

ТУ 000303018-037-98

Обозначение по ТУ	p мм	b1 мм	b2 мм	d2 мм	d1 мм	l1 мм	q мм	Разрушающая нагрузка Н
ВАЗ 21214-1006040-03	9,525x3/16''	5,72	8,93	3,31	6,35	13,5	8,3	13000

Цепи втулочные, механизма газораспределения двигателя автомобиля

ТУ 000303018-037-98

Обозначение	Кол-во звеньев	p мм	b1 мм	b2 мм	d2 мм	d1 мм	l1 мм	q мм	e мм	Разрушающая нагрузка Н	рисунок
ВАЗ 2101-1006040 ВАЗ 2103-1006040 М412-1006040-20 ЗМЗ 406.1006040 ЗМЗ 406.1006040-10 ЗМЗ 406.1006040-20 ЗМЗ 514.1006040	116 114 98 70 90 92 72	9,525	4,68	7,51	3,58	5,07	22,3	8,83	10,13	16000	2
555-1006040 (дизель)	72, 82	9,525	5,5	8,63	4,45	6,35	23,40	9,60	10,24	1900	2
3105-1011.072.00.00	под заказ	9,525	4,68	7,51	3,58	5,07	12	8,83	-	8000	1
556-1006040	под заказ	8,0	4,76	7,7	3,16	5,0	11,8	7,6	-	8500	1

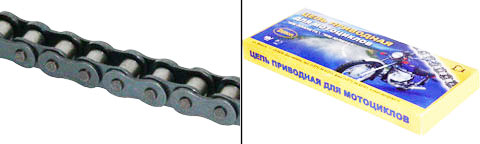

Цепи для мототехники

ТУ 000303018-037-98

Обозначение	p мм	b1 мм	b2 мм	d2 мм	d1 мм	l1 мм	q мм	Разрушающая нагрузка Н
415	12,7	4,88	7,23	3,62	7,75	11,45	9,4	10000
415B	12,7	4,88	7,8	3,96	7,75	11,9	10,2	12000
420	12,7	6,35	9,65	3,96	7,77	14,85	11,8	13800
428	12,7	7,95	11,3	4,45	8,51	16,4	11,8	18200

Моторные цепи для мототехники

ТУ 303018-029-96

Обозначение	ГОСТ 13568-97	p мм	b1 мм	b2 мм	d2 мм	d1 мм	l1 мм	q мм	Разрушающая нагрузка Н
1070.00.00	ПВ-9,525-1300	9,525	9,52	13,4	4,45	6	18,5	9,76	13000
