Краны шаровые (стр. 3 )

КШ. П.ххх. хх-хх

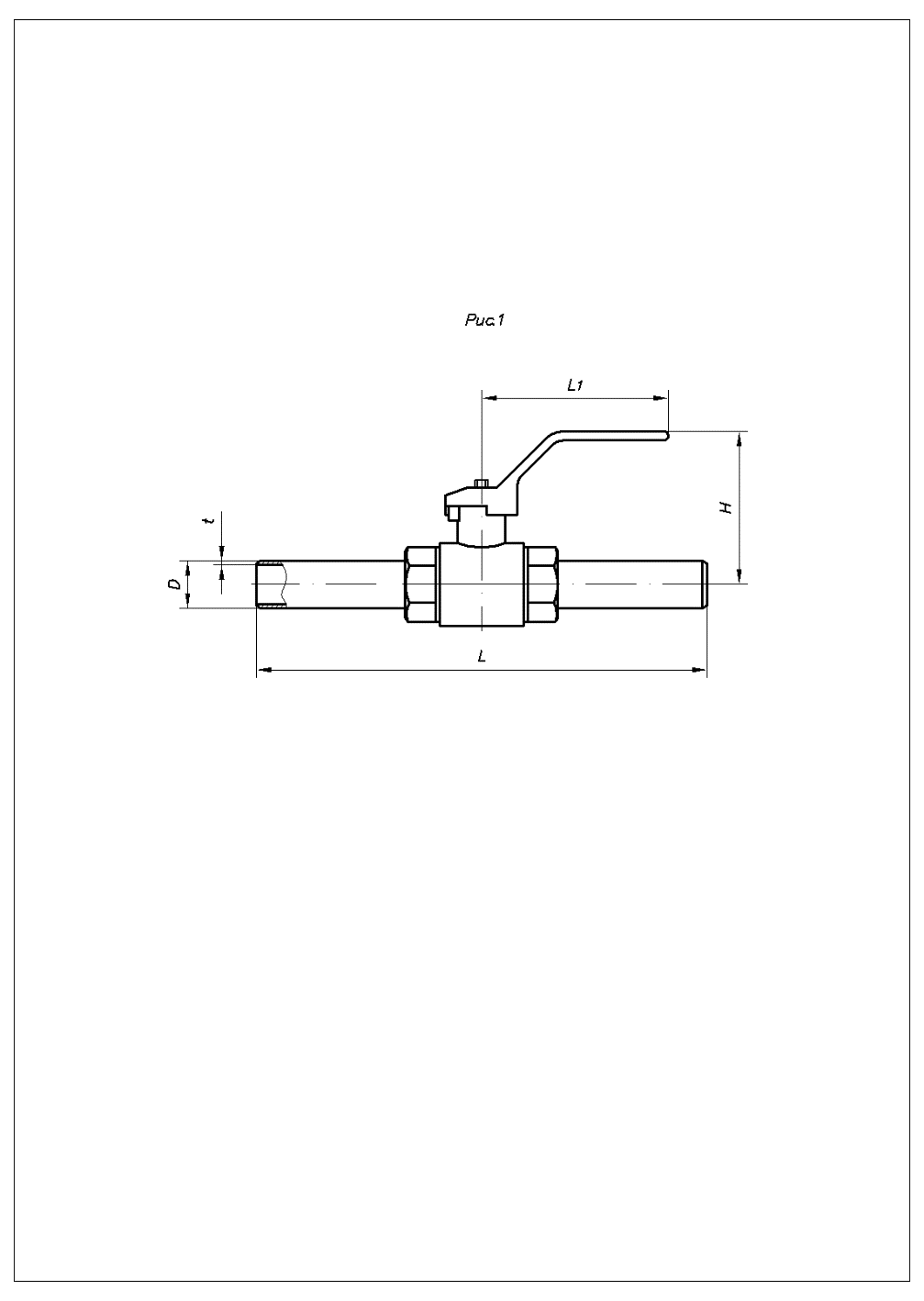

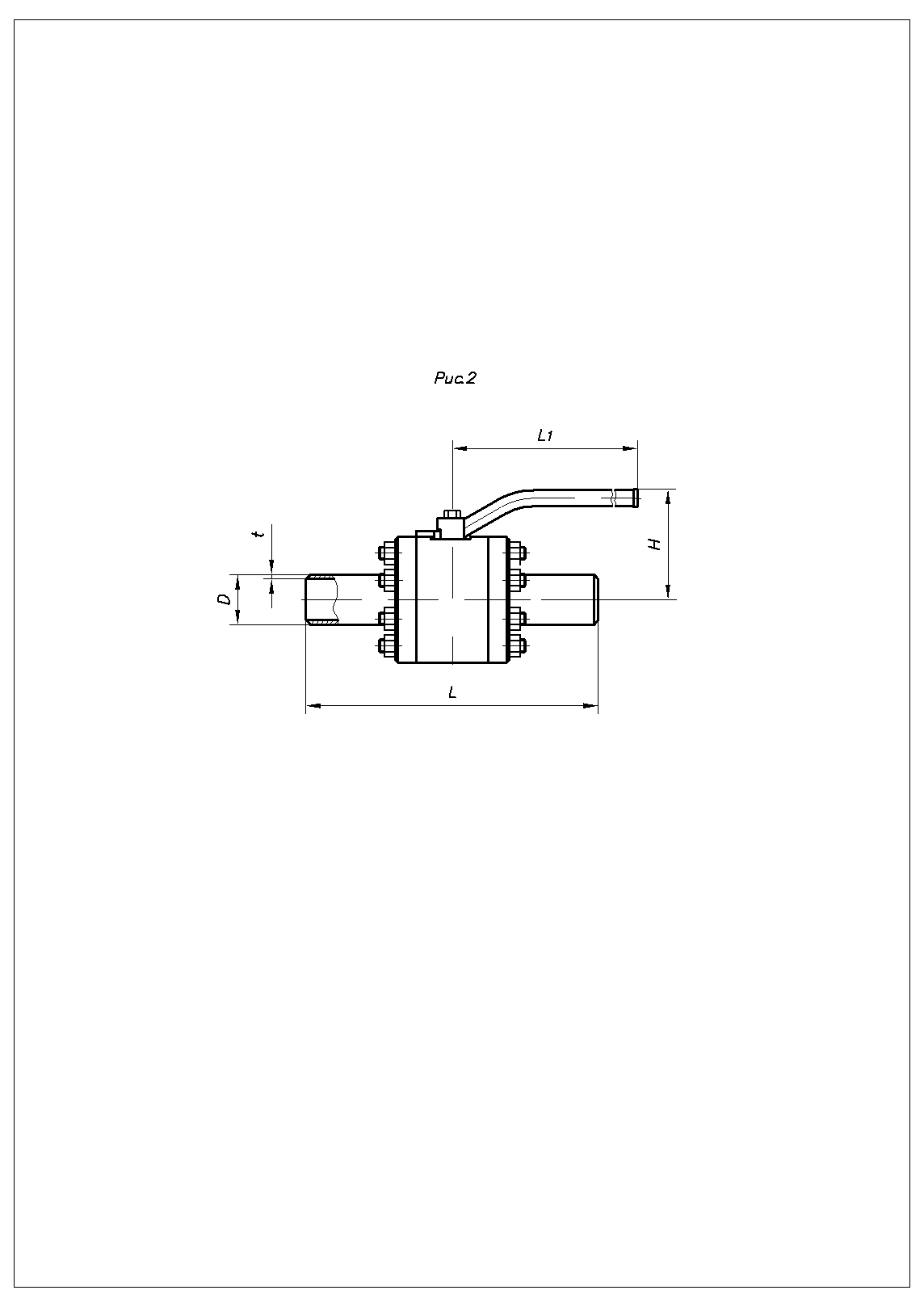

Рис.1                                                        Рис.2

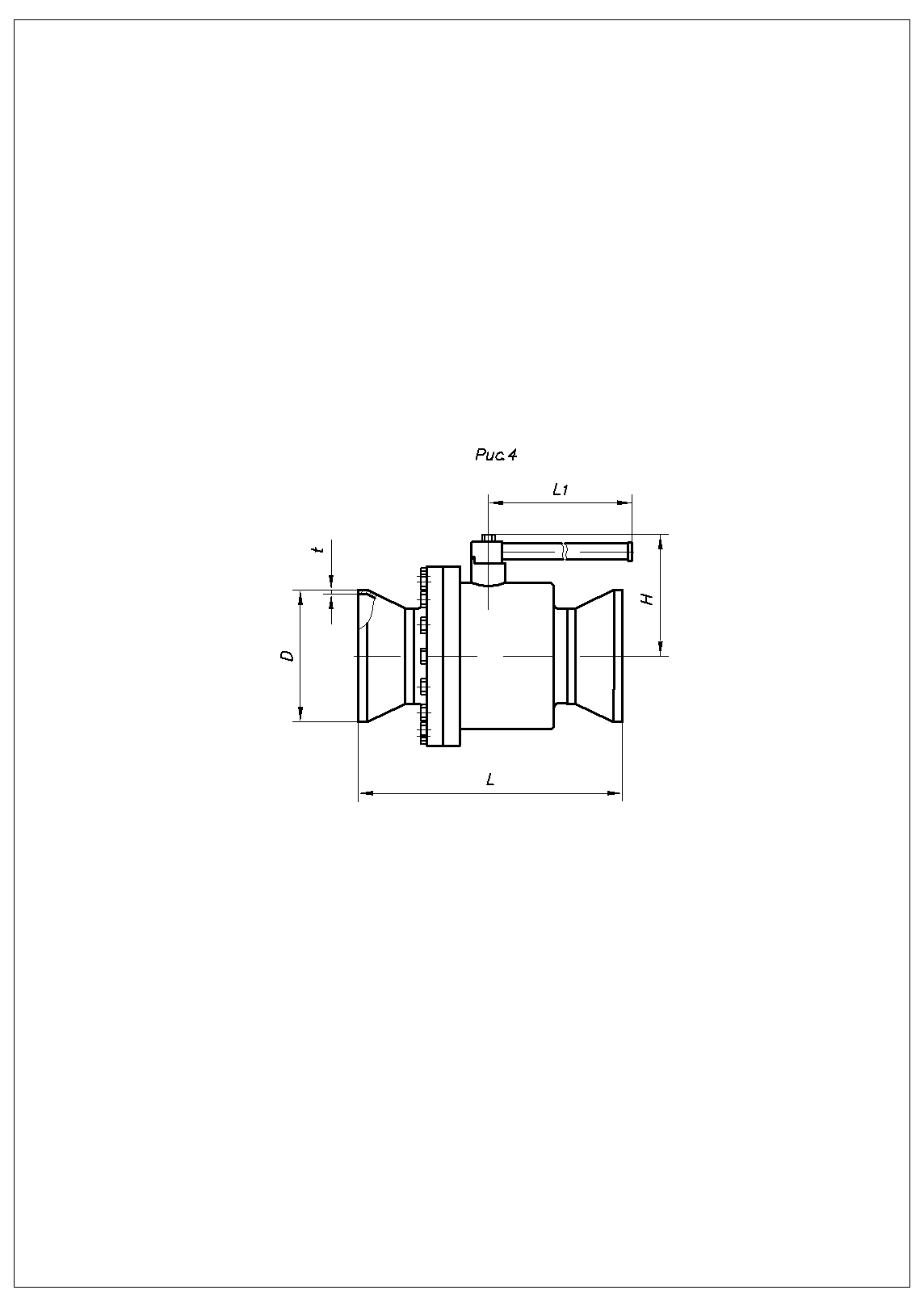

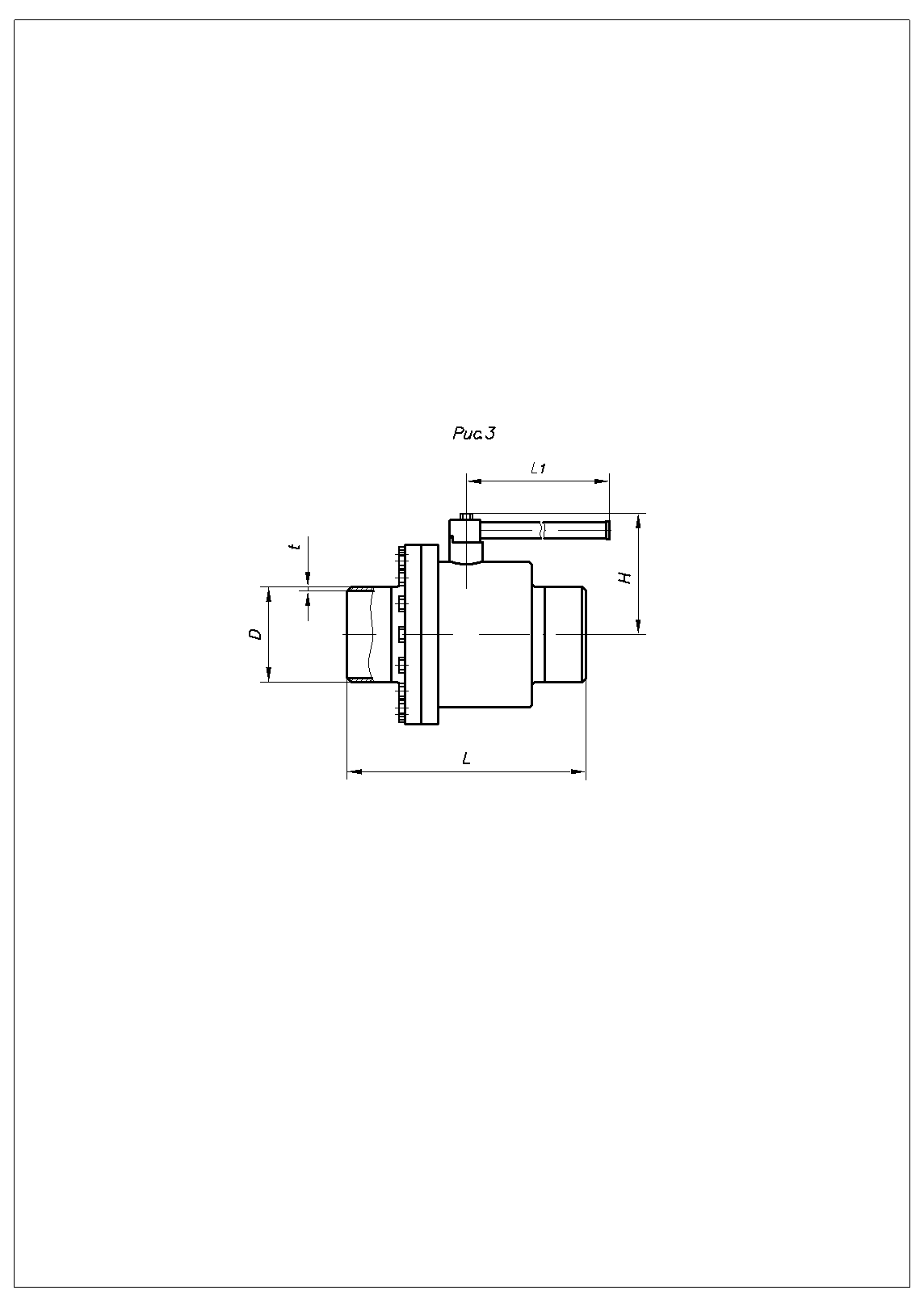

Рис.3                                                        Рис.4

DN	PN	Рис.	Dхt	L	L1	H	Масса
мм	кгс/см2	-	мм	мм	мм	мм	кг
10	16, 25, 40, 63, 80, 100, 160	1	14?2	223	135	74	0,6
200, 250	216	125	87	1,4
15	16, 25, 40, 63, 80, 100, 160	1	18?3	223	135	76	0,8
200, 250	216	125	87	1,4
20	16, 25, 40, 63, 80, 100, 160, 200, 250	1	27?4	260	125	89	1,85
25	16, 25, 40, 63, 80, 160	1	32?3,5	302	125	91	2,15
200, 250	32?5	310	125	91	2,5
32	16, 25, 40, 63, 80, 100	1	38?3,5	306	200	121	3,4
160, 200, 250	2	42?6	310	200	121	9,8
40	16, 25, 40, 63, 80, 100	1	45?3,5	330	200	122	4,2
160, 200, 250	2	49?7	310	320	140	13,3
50	16, 25, 40, 63, 80	1	57?5,5	320	200	132	6,7
100	2	57?5,5	320	320	132	12,0
160,	57?5,5	350	400	160	18,8
200, 250	62?8	350	400	160	19,0
65	16, 25	3	76?5	290	400	133	9,5
40	10,8
80	16, 25	3	89?4	290	400	146	13,5
40	15,9
63, 80, 100, 160	2	89?7,5	340	450	175	28,8
100	16, 25	3	108?5	340	450	168	24,6
40	28,1
63, 80, 100, 160	2	110?9	350	450	205	55,0
125	16, 25, 40	3	133?5	350	450	195	42,3
150	16	3	159?6,5	400	450	203	45,0
25, 40	57,0
63, 80, 100	2	161?12,5	414	500	232	102,0
200/150	16, 25, 40	4	219?10	530	450	203	71,0

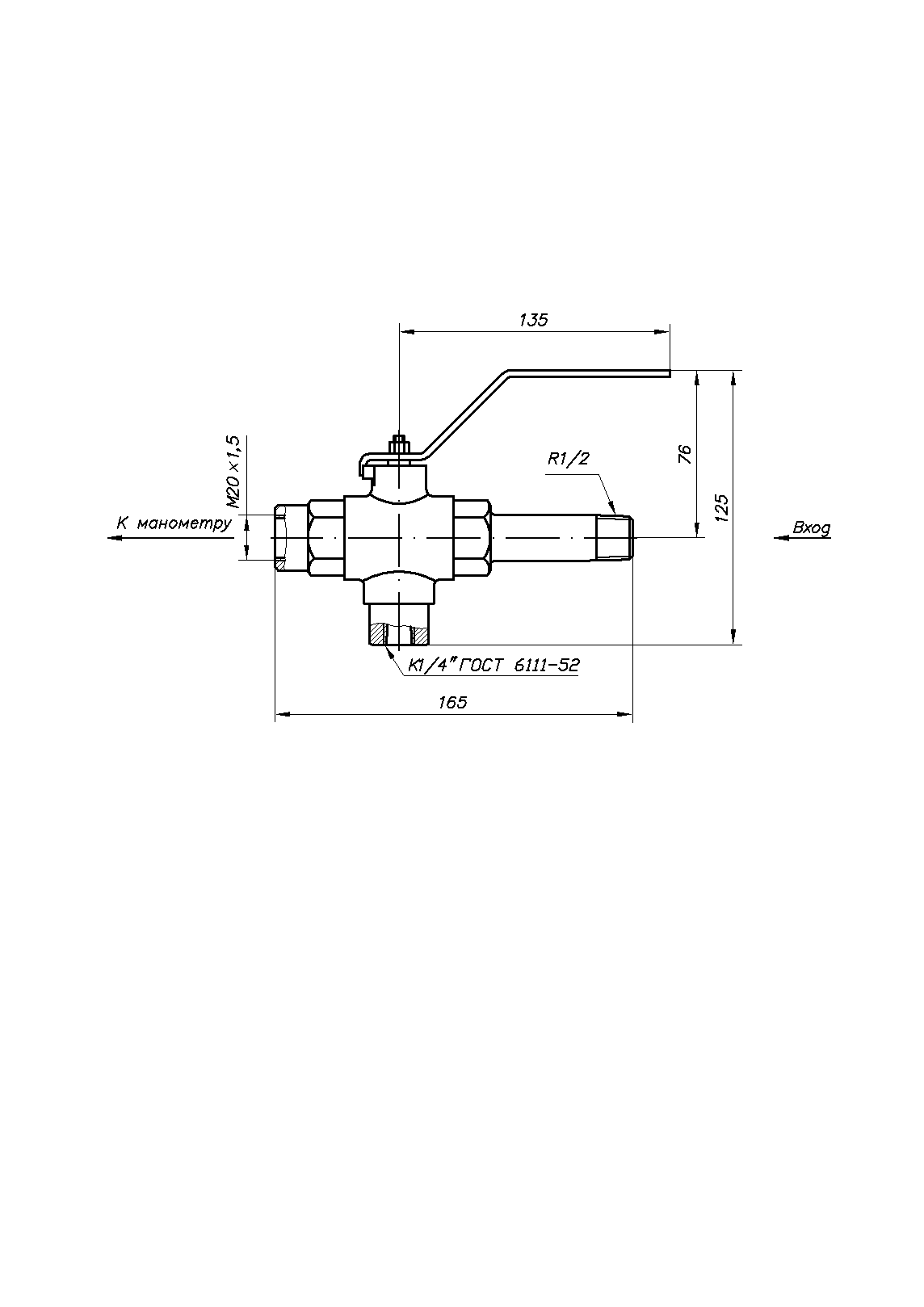

КРАН ШАРОВОЙ ТРЕХХОДОВОЙ ПОД МАНОМЕТР

КШ. Мн.015.ххх-хх

Кран шаровой под манометр с ручным управлением предназначен для установки перед манометрическим прибором с целью его замены без останова технологического процесса.

Кран обеспечивает поступление среды к манометру при положение «открыто» (ручка вдоль крана), поворот ручки по часовой стрелке на 45° перекрывает подачу среды к манометру и осуществляет сброс давления из полости манометра в открытый дренаж. В положение «закрыто» (ручка перпендикулярна корпусу крана) прекращена подача среды, как в полость манометра, так и в дренаж

РN 16, 25, 40, 63, 80, 100, 160  кгс/см2

Масса 0,8кг

РN 200, 250  кгс/см2

Масса 1 кг



КРАНЫ ШАРОВЫЕ С ЭЛЕКТРО -

И ПНЕВМОПРИВОДАМИ

Краны  предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными рабочими средами. Дистанционное управление кранами осуществляется с помощью электро - или пневмоприводов.

Конструктивное исполнение шаровых кранов под электро - или пневмопривод соответствует шаровым кранам с ручным управлением (крепление привода к крану  - фланцевое).

Привод подбирается исходя из максимального крутящего момента на шпинделе шарового крана (Нм)

PN DN	16	25	40	63	80	100	160	250
10
15	25
20	25	25	40	40	40
25	25	40	40
32	40
40	40
50	100	100	160	250	300	300	420
80	150	160	220	300	320	320
100	160	250	320
150	320	320	360	500
200/150	320	320	400

Шаровые краны комплектуются:

- неполноповоротными электроприводами производства:

Курского типа МЗО, МЗОВ, МБО и МБОВ,

ЗЭиМ Автоматизация» г. Чебоксары типа МЭОФ,

«AUMA»  типа SG иSGEхC,

«ROTORK» типа IQ.

- пневмоприводами производства:

«FESTO» типа DRE и DRD,

«AIR TORQUE» типа AT,

«ACTUATECH» типа GD GS
