(54) ПОРТАТИВНОЕ УСТРОЙСТВО ДЛЯ ДЕТАЛЬНОЙ ВИЗУАЛИЗАЦИИ РЕНТГЕНОГРАММ И ОРТОПАНТОГРАММ В СТОМАТОЛОГИИ (57) Реферат: Предлагаемая полезная модель относится к области медицины, а именно к стоматологии. Портативное устройство для детальной визуализации рентгеновских снимков и ортопантомограмм в стоматологии позволяет повысить качество и точность диагностики стоматологических заболеваний и принять правильное решение при подборе оптимального метода лечения. Устройство содержит источник света в виде светодиодной панели, состоящей из 48 и более светодиодов, и устройство для увеличения снимков. Новизна устройства состоит в том, что оно имеет два соосно расположенных на штанге увеличительных стекла 2-х и 3-х кратного увеличения. При повороте вокруг штанги одного из увеличительных стекол получают двух или трехкратный увеличенный снимок, а при расположении обоих увеличительных стекол друг над другом достигается еще большее увеличение изображения на снимке. Предлагаемая полезная модель относится к области медицины, а именно к стоматологии, к приборам для просмотра рентгеновских снимков и ортопантомограмм и может быть использовано для анализа на этапе диагностики и лечения. Рентгенологическое исследование является ведущим методом диагностики большинства заболеваний зубочелюстной системы у лиц разных возрастных групп как в практике терапевтической и хирургической стоматологии, так и при ортопедическом и ортодонтическом лечении. Она позволяет не только сделать более точной первичную и дифференциальную диагностику, но и объективно оценить эффективность проводимого лечения. Роль рентгенологического исследования в современной стоматологии неуклонно растет, поэтому очень важно повышение качества диагностических мероприятий. Известны устройства для просмотра стоматологических рентгенограмм и ортопантограмм: настольный универсальный «негатоскоп дентальный Н-4» с аккумулятором и зарядным устройством http://www. negatoscop. ru/ и прибор для просмотра рентгеновских снимков Kodak Mini Dental Film Viewer (Kodak). Принципы их работы заключаются в действии проходящего света, который благодаря матовому стеклу, рассеивается. В качестве источника света используются катодные флуоресцентные лампы. Недостатками известных устройств является то, что приборы не имеют возможности увеличения изображения, которое дает возможность рассмотрения мельчайших деталей при оценке рентгенологического снимка. Кроме того флуоресцентная лампа имеет непродолжительный срок службы и имеет недостаточную яркость при рассмотрении рентгенологических снимков различной плотности. Также известен «негатоскоп стоматологический АПП-01» предназначен для просмотра фотопленок стандартных размеров http://www. medrk. ru/shop/index. php. Данный негатоскоп, состоящий из корпуса с экраном для просмотра снимков освещенный светодиодной подсветкой внутри корпуса, а также имеет элемент питания типа Крона. Принцип его работы заключается в действии проходящего света, который благодаря матовому стеклу рассеивается. В качестве источника света используется подсветка в виде светодиода. Недостатком известного устройства является отсутствие возможности увеличения снимков различной кратности и недостаточная яркость при подробном рассмотрении рентгенологических снимков различной плотности. За прототип предлагаемой полезной модели выбран прибор для просмотра рентгеновских снимков «Негатоскоп стоматологический Velopex Hi Lite Viewer для интраоральных/панорамных рентгенограмм http://stomamart. ru/product/1001. Данное устройство предназначено для оценки интраоральных рентгенограмм и ортопантомограмм. Недостатком известного устройства является отсутствие возможности увеличения снимков различной кратности и устройство имеет большие габариты, которые затрудняют применение его в ситуациях приближения к пациенту. Разработка новых портативных устройств, способных повысить точность визуализации рентгенограмм, является актуальной, а также решает наиболее острые проблемы диагностики, возникающие в стоматологической практике. Задачей предлагаемой полезной модели является повышение точности визуализации рентгеновских снимков и ортопантомограмм путем увеличения в несколько раз изображения, и большей освещенности снимков. Поставленная задача решается тем, что портативное устройство для детальной визуализации рентгенограмм и ортопантомограмм в стоматологии, состоящее из жесткого корпуса с источником света и окном для его рассеивания с помощью матового стекла, внутри корпуса находится источником света в виде светодиодной панели, элемент питания типа Крона, сверху на корпусе жестко закреплена штанга, на которой соосно расположены два увеличительных стекла 2-х, 3-х кратного увеличения с возможностью их вращения вокруг штанги и возможностью 2-х, 3-х кратного увеличения изображения на снимке. Предлагаемая полезная модель отвечает критерию полезной модели «новизна» так как в процессе патентно-информационных исследований не выявлено источников научно-технической и патентной информации, которые бы порочили новизну предлагаемой полезной модели. Предлагаемая полезная модель при использовании позволяет получить следующий технический эффект: 1. Улучшение визуализации восприутия рентгенограмм и ортопантомограмм путем увеличения их с помощью двух увеличительных стекол (2-х, 3-х кратного увеличения) определенных участков рентгенограммы, что позволяет повысить качество и точность диагностики стоматологических заболеваний и принять правильное решение при подборе оптимального метода лечения. 2. Повышение качества чтения и описания прицельных рентгенограмм и ортопантомограмм при использовании предлагаемого устройства со светодиодным источником света в виде светодиодной панели в количестве 48 и более светодиодных ламп. В данном устройстве используется специальное холодное свечение, благодаря которому глаза не устают даже при длительной работе и большая освещенность позволит не только хорошо разглядеть изображение, но и правильно оценить рентгенологические снимки различной плотности. 3. Удобство в применении предлагаемого портативного устройства, которое может быть использовано в любом положении врача и при любых ситуациях, в том числе врач может работать устройством как правой, так и левой рукой. Предлагаемая полезная модель поясняется графическими материалами. На фиг. 1 представлено предлагаемое устройство для просмотра рентгеновских снимков и ортопантомограмм, а на фиг. 2 - вид устройства изнутри. Предлагаемое устройство работает следующим образом. При замыкании кнопки (3) (вкл/выкл.), расположенной на боковой стороне корпуса устройства (1), свет излучаемый светодиодами (8), рассеивается через матовое органическое стекло (4), которое расположено в окне (2) устройства, что позволяет визуализировать рентгенограмму или пантомограмму. Внутри устройства расположен источник света в виде светодиодной панели (8), состоящей из 48 и более светодиодов, питание которых осуществляется источником постоянного тока типа Крона (9). На корпусе устройства жестко закреплена штанга (7), на которой соосно расположены два увеличительных стекла 2-х (5) и 3-х кратного (6) увеличения. При повороте вокруг штанги (7) одного из увеличительных стекол получают двух или трехкратный увеличенный снимок, а при расположении обоих увеличительных стекол друг над другом достигается необходимое 5-ти кратное увеличение изображения, которые дают возможность детально визуализировать определенные участки рентгенограммы и повысить качество и точность диагностики стоматологических заболеваний и принять правильное решение при подборе оптимального способа лечения. Клинический пример: 28 лет, МКСБ К - 1937 обратился с жалобами на боли при накусывании в зубе 1.5. Объективно: 1.5 - на дистальноокклюзионной поверхности пломба, перкуссия слабоболезненна, переходная складка в области 1.5 без патологии. На прицельной рентгенограмме - в корневом канале анкерный штифт, корневой канал запломбирован до физиологической верхушки, в области верхушки - расширение периодонтальной щели. Диагностика с применением устройства для детальной визуализации рентгенограмм показала трещину корня в области анкерного штифта, область разрежения костной ткани в проекции трещины. Рекомендовано удаление зуба 1.5. Таким образом, устройство для детальной визуализации рентгенограмм позволило провести правильную дифференциальную диагностику и выбрать правильную тактику лечения.

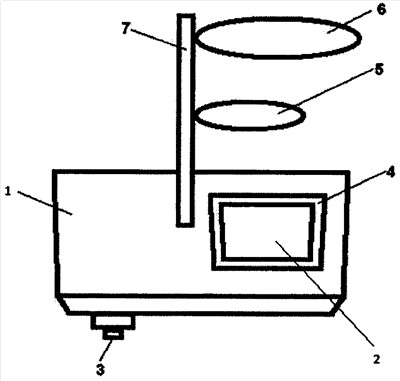

Портативное устройство для детальной визуализации рентгенограмм и ортопантограмм в стоматологии, состоящее из жесткого корпуса с источником света и окном для его рассеивания с помощью матового стекла, отличающееся тем, что внутри корпуса находится источник света в виде светодиодной панели, элемент питания типа Крона, сверху на корпусе жестко закреплена штанга, на которой соосно расположены два увеличительных стекла 2-, 3-кратного увеличения с возможностью их вращения вокруг штанги и возможностью 2-, 3-кратного увеличения изображения на снимке. РИСУНКИ
| |||||||||
