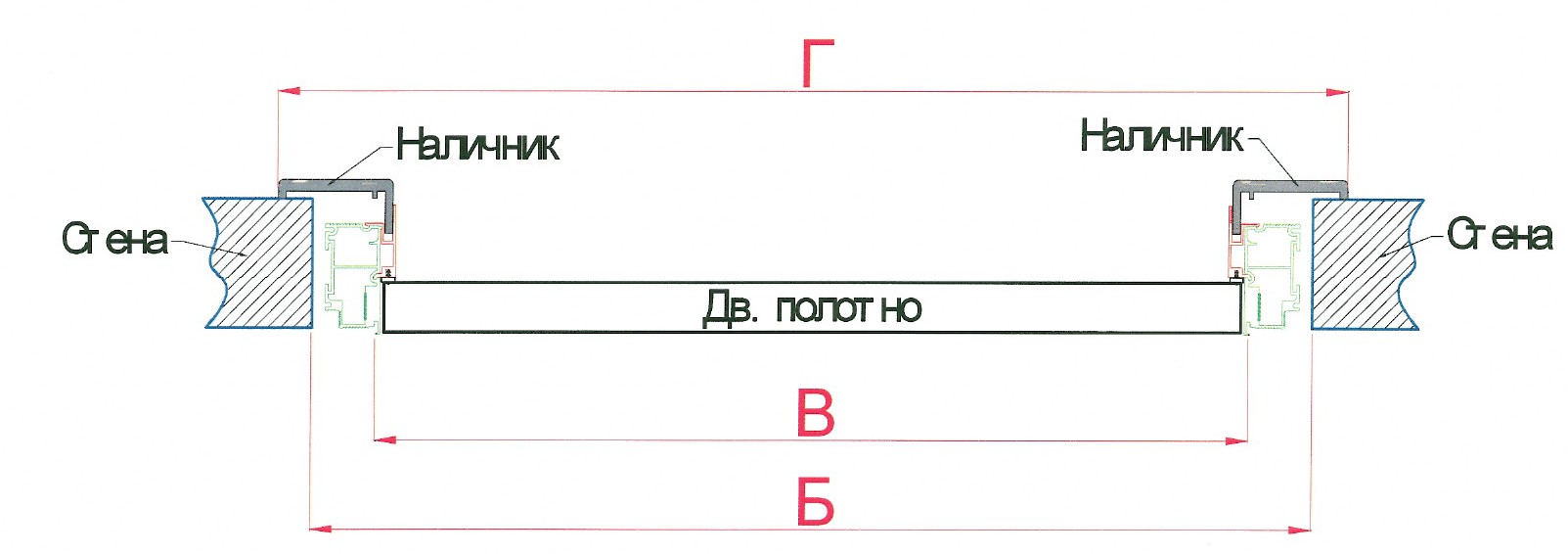

СООТВЕТСТВИЕ РАЗМЕРОВ ДВЕРНЫХ БЛОКОВ И ПРОЕМОВ ДВЕРИ RAIN (короб ЭКТ новый профиль)
Минимальная глубина проема – 72 мм
одна створка
Размер полотна, ширина/высота | Размер блока дверной коробки, ширина/высота | Рекомендуемый размер проема, ширина min/ высота min | Внешний размер блока дверной коробки с наличником, ширина/ высота |
550х1880 | 620х1927 | 650х1940 | 756х1995 |
600х1900 | 670х1947 | 700х1960 | 806х2015 |
600х2000 | 670х2047 | 700х2060 | 806х2115 |
700х2000 | 770х2047 | 800х2060 | 906х2115 |
800х2000 | 870х2047 | 900х2060 | 1006х2115 |
900х2000 | 970х2047 | 1000х2060 | 1106х2115 |
600х2100 | 670х2147 | 700х2160 | 806х2215 |
700х2100 | 770х2147 | 800х2160 | 906х2215 |
800х2100 | 870х2147 | 900х2160 | 1006х2215 |
900х2100 | 970х2147 | 1000х2160 | 1106х2215 |
две створки
Размер полотна, ширина/высота | Размер блока дверной коробки, ширина/высота | Рекомендуемый размер проема, ширина min/ высота min | Внешний размер блока дверной коробки с наличником, ширина/ высота |
600+600х1900 | 1275х1947 | 1305х1960 | 1411х2015 |
600+600х2000 | 1275х2047 | 1305х2060 | 1411х2115 |
700+700х2000 | 1475х2047 | 1505х2060 | 1611х2115 |
800+800х2000 | 1675х2047 | 1705х2060 | 1811х2115 |
900+900х2000 | 1875х2047 | 1905х2060 | 2011х2115 |
600+600х2100 | 1275х2147 | 1305х2160 | 1411х2215 |
700+700х2100 | 1475х2147 | 1505х2160 | 1611х2215 |
800+800х2100 | 1675х2147 | 1705х2160 | 1811х2215 |
900+900х2100 | 1875х2147 | 1905х2160 | 2011х2215 |
СООТВЕТСТВИЕ РАЗМЕРОВ ДВЕРНЫХ БЛОКОВ И ПРОЕМОВ ДВЕРИ RAIN (короб Invisible)
одна створка
Размер продукта, ширина/высота | Размер дверного блока, ширина/высота | Минимальный размер проема, ширина/ высота | Внешний размер дверного блока, ширина/ высота | Размер дверного блока с наличником - обратная сторона, ширина/высота |
550х1880 | 632х1931 | 652х1941 | 561х1896 | 699х1965 |
600х1900 | 682х1951 | 702х1961 | 611х1916 | 749х1985 |
600х2000 | 682х2051 | 702х2061 | 611х2016 | 749х2085 |
700х2000 | 782х2051 | 802х2061 | 711х2016 | 849х2085 |
800х2000 | 882х2051 | 902х2061 | 811х2016 | 949х2085 |
900х2000 | 982х2051 | 1002х2061 | 911х2016 | 1049х2085 |
600х2100 | 682х2151 | 702х2161 | 611х2116 | 749х2185 |
700х2100 | 782х2151 | 802х2161 | 711х2116 | 849х2185 |
800х2100 | 882х2151 | 902х2161 | 811х2116 | 949х2185 |
900х2100 | 982х2151 | 1002х2161 | 911х2116 | 1049х2185 |
600х2200 | 682х2251 | 702х2261 | 611х2216 | 749х2285 |
700х2200 | 782х2251 | 802х2261 | 711х2216 | 849х2285 |
800х2200 | 882х2251 | 902х2261 | 811х2216 | 949х2285 |
900х2200 | 982х2251 | 1002х2261 | 911х2216 | 1049х2285 |
600х2300 | 682х2351 | 702х2361 | 611х2316 | 749х2385 |
700х2300 | 782х2351 | 802х2361 | 711х2316 | 849х2385 |
800х2300 | 882х2351 | 902х2361 | 811х2316 | 949х2385 |
900х2300 | 982х2351 | 1002х2361 | 911х2316 | 1049х2385 |
две створки
Размер продукта, ширина/высота | Размер дверного блока, ширина/высота | Минимальный размер проема, ширина/ высота | Внешний размер дверного блока, ширина/ высота | Размер дверного блока с наличником - обратная сторона, ширина/высота |
550+550х1880 | 1185х1931 | 1205х1941 | 1114х1896 | 1252х1965 |
600+600х1900 | 1285х1951 | 1305х1961 | 1214х1916 | 1352х1985 |
600+600х2000 | 1285х2051 | 1305х2061 | 1214х2016 | 1352х2085 |
700+700х2000 | 1485х2051 | 1505х2061 | 1414х2016 | 1552х2085 |
800+800х2000 | 1685х2051 | 1705х2061 | 1614х2016 | 1752х2085 |
900+900х2000 | 1885х2051 | 1905х2061 | 1814х2016 | 1952х2085 |
600+600х2100 | 1285х2151 | 1305х2161 | 1214х2116 | 1352х2185 |
700+700х2100 | 1485х2151 | 1505х2161 | 1414х2116 | 1552х2185 |
800+800х2100 | 1685х2151 | 1705х2161 | 1614х2116 | 1752х2185 |
900+900х2100 | 1885х2151 | 1905х2161 | 1814х2116 | 1952х2185 |
600+600х2200 | 1285х2251 | 1305х2261 | 1214х2216 | 1352х2285 |
700+700х2200 | 1485х2251 | 1505х2261 | 1414х2216 | 1552х2285 |
800+800х2200 | 1685х2251 | 1705х2261 | 1614х2216 | 1752х2285 |
900+900х2200 | 1885х2251 | 1905х2261 | 1814х2216 | 1952х2285 |
600+600х2300 | 1285х2351 | 1305х2361 | 1214х2316 | 1352х2385 |
700+700х2300 | 1485х2351 | 1505х2361 | 1414х2316 | 1552х2385 |
800+800х2300 | 1685х2351 | 1705х2361 | 1614х2316 | 1752х2385 |
900+900х2300 | 1885х2351 | 1905х2361 | 1814х2316 | 1952х2385 |
СООТВЕТСТВИЕ РАЗМЕРОВ ДВЕРНЫХ БЛОКОВ И ПРОЕМОВ ДВЕРИ RAIN (моноблок)
Минимальная глубина проема для установки моноблока 66 мм
1 створка
Размер продукта, ширина/высота | Размер блока, ширина/высота | Рекомендуемый размер проема, ширина/ высота | Лицевой внешний размер блока по наличнику, ширина/ высота | Обратный внешний размер блока с наличником, ширина/высота |
600х1900 | 670х1947 | 700х1960 | 770х1995 | 806х2015 |
700х1900 | 770х1947 | 800х1960 | 870х1995 | 906х2015 |
800х1900 | 870х1947 | 900х1960 | 970х1995 | 1006х2015 |
900х1900 | 970х1947 | 1000х1960 | 1070х1995 | 1106х2015 |
600х2000 | 670х2047 | 700х2060 | 770х2095 | 806х2115 |
700х2000 | 770х2047 | 800х2060 | 870х2095 | 906х2115 |
800х2000 | 870х2047 | 900х2060 | 970х2095 | 1006х2115 |
900х2000 | 970х2047 | 1000х2060 | 1070х2095 | 1106х2115 |
600х2100 | 670х2147 | 700х2160 | 770х2195 | 806х2215 |
700х2100 | 770х2147 | 800х2160 | 870х2195 | 906х2215 |
800х2100 | 870х2147 | 900х2160 | 970х2195 | 1006х2215 |
900х2100 | 970х2147 | 1000х2160 | 1070х2195 | 1106х2215 |
600х2200 | 670х2247 | 700х2260 | 770х2295 | 806х2315 |
700х2200 | 770х2247 | 800х2260 | 870х2295 | 906х2315 |
800х2200 | 870х2247 | 900х2260 | 970х2295 | 1006х2315 |
900х2200 | 970х2247 | 1000х2260 | 1070х2295 | 1106х2315 |
600х2300 | 670х2347 | 700х2360 | 770х2395 | 806х2415 |
700х2300 | 770х2347 | 800х2360 | 870х2395 | 906х2415 |
800х2300 | 870х2347 | 900х2360 | 970х2395 | 1006х2415 |
900х2300 | 970х2347 | 1000х2360 | 1070х2395 | 1106х2415 |
2 створки
Размер продукта, ширина/высота | Размер блока, ширина/высота | Рекомендуемый размер проема, ширина/ высота | Лицевой внешний размер блока по наличнику, ширина/ высота | Обратный внешний размер блока с наличником, ширина/высота |
600+600х1900 | 1275х1947 | 1305х1960 | 1375х1995 | 1411х2015 |
700+700х1900 | 1475х1947 | 1505х1960 | 1575х1995 | 1611х2015 |
800+800х1900 | 1675х1947 | 1705х1960 | 1775х1995 | 1811х2015 |
900+900х1900 | 1875х1947 | 1905х1960 | 1975х1995 | 2011х2015 |
600+600х2000 | 1275х2047 | 1305х2060 | 1375х2095 | 1411х2115 |
700+700х2000 | 1475х2047 | 1505х2060 | 1575х2095 | 1611х2115 |
800+800х2000 | 1675х2047 | 1705х2060 | 1775х2095 | 1811х2115 |
900+900х2000 | 1875х2047 | 1905х2060 | 1975х2095 | 2011х2115 |
600+600х2100 | 1275х2147 | 1305х2160 | 1375х2195 | 1411х2215 |
700+700х2100 | 1475х2147 | 1505х2160 | 1575х2195 | 1611х2215 |
800+800х2100 | 1675х2147 | 1705х2160 | 1775х2195 | 1811х2215 |
900+900х2100 | 1875х2147 | 1905х2160 | 1975х2195 | 2011х2215 |
600+600х2200 | 1275х2247 | 1305х2260 | 1375х2295 | 1411х2315 |
700+700х2200 | 1475х2247 | 1505х2260 | 1575х2295 | 1611х2315 |
800+800х2200 | 1675х2247 | 1705х2260 | 1775х2295 | 1811х2315 |
900+900х2200 | 1875х2247 | 1905х2260 | 1975х2295 | 2011х2315 |
600+600х2300 | 1275х2347 | 1305х2360 | 1375х2395 | 1411х2415 |
700+700х2300 | 1475х2347 | 1505х2360 | 1575х2395 | 1611х2415 |
800+800х2300 | 1675х2347 | 1705х2360 | 1775х2395 | 1811х2415 |
900+900х2300 | 1875х2347 | 1905х2360 | 1975х2395 | 2011х2415 |
