УСПД КМ Энтек E2R2(G)

Быстрый старт по настройке подключений.

УСПД КМ Энтек E2R2(G).


Рисунок 1. Внешний вид УСПД Энтек E2R2(G).

Таблица 1. Описание контактов и разъёмов.

Обозначение

Описание

Внешний вид с лицевой стороны

1

Разъём DC Power Male Jack для подключения питания (POWER)

2

Кнопка для извлечения SIM-карты 1

3

Слот (разъём-держатель) SIM-карты 1 (SIM 1)

4

Слот (разъём-держатель) SIM-карты 2 (SIM 2)

5

Кнопка для извлечения SIM-карты 2

6

Порт Ethernet1 (LAN/WAN 10/100 Мбит/с), разъём RJ-45 (ETH1)

7

Порт Ethernet2 (LAN/WAN 10/100 Мбит/с), разъём RJ-45 (ETH2)

8

Светодиодные индикаторы (сверху вниз: PWR, NET, ACT)

9

Разъём SMA-F для подключения GSM/3G антенны (ANT)

Внешний вид с обратной стороны

10

Разъём USB 2.0, тип A (USB)

11

Клеммный разъём

XP1

Т

Вывод встроенного терминального резистора 2

А

Сигнал "А+" линии RS-485

В

Сигнал "B-" линии RS-485

G

Экран линии RS-485 (подключается при необходимости)

I1

Универсальная линия ввода-вывода 1

12

Клеммный

разъём

XP2

I2

Универсальная линия ввода-вывода 2

I3

Универсальная линия ввода-вывода 3

I4

Универсальная линия ввода-вывода 4

G

Земля

V

Положительный вход внешнего питания

13

RS-232

9-контактный разъём DB-9M интерфейса RS-232

УСПД КМ Энтек E2R2(G)-3.

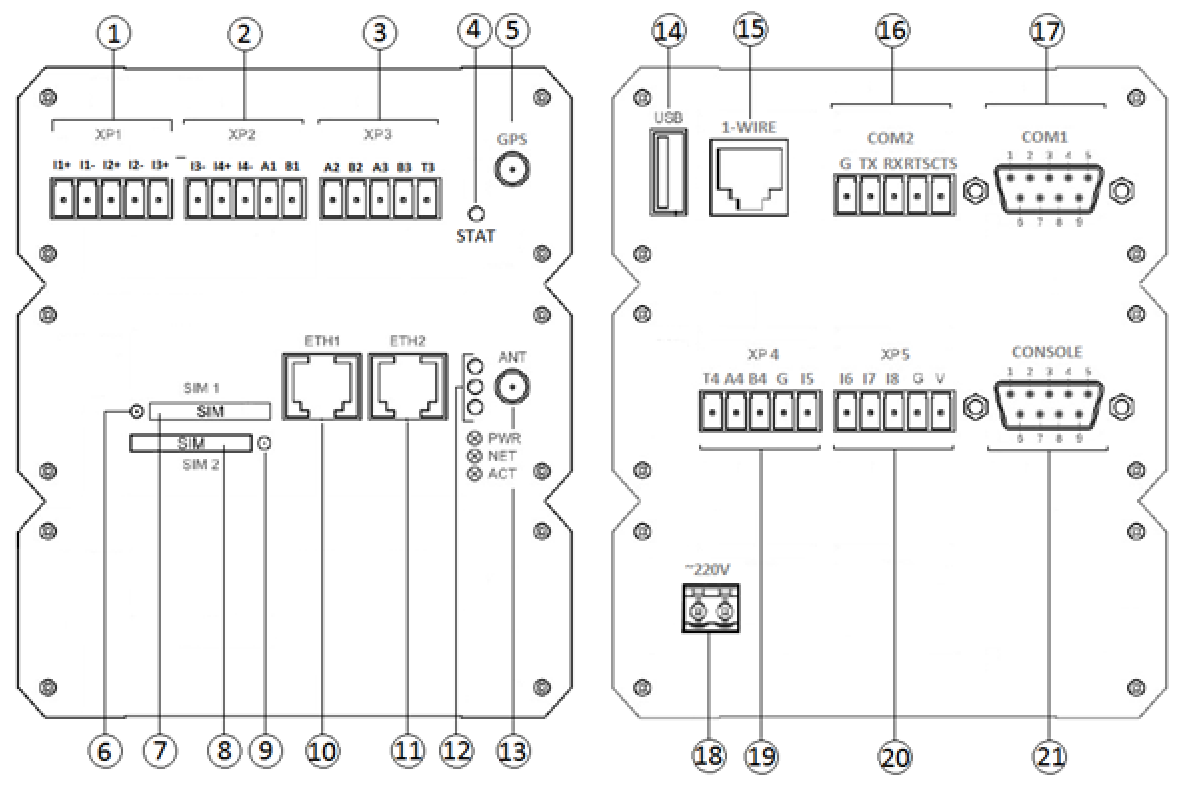

Рисунок 2. Внешний вид УСПД КМ Энтек E2R2(G)-3.

Таблица 2. Описание контактов и разъёмов.

Обозначение

Описание

Внешний вид с лицевой стороны

1

Клеммный разъём

XP1

I1+

Импульсный вход 1, контакт «+»

I1-

Импульсный вход 1, контакт «-»

I2+

Импульсный вход 2, контакт «+»

I2-

Импульсный вход 2, контакт «-»

I1+

Импульсный вход 3, контакт «+»

2

Клеммный разъём

XP2

I1+

Импульсный вход 3, контакт «-»

I1+

Импульсный вход 4, контакт «+»

I1+

Импульсный вход 4, контакт «-»

A1

Сигнал «А+» линии RS-485 (порт 1)

B1

Сигнал «В+» линии RS-485 (порт 1)

3

Клеммный разъём

XP3

A2

Сигнал «А+» линии RS-485 (порт 2)

B2

Сигнал «В+» линии RS-485 (порт 2)

A3

Сигнал «А+» линии RS-485 (порт 3)

B3

Сигнал «В+» линии RS-485 (порт 3)

Вывод встроенного терминального резистора (порта 3) *

4

STAT

Индикатор соединения GPS

5

GPS

6

Кнопка для извлечения SIM-карты 1

7

Слот (разъём-держатель) SIM-карты 1 (SIM 1)

8

Слот (разъём-держатель) SIM-карты 2 (SIM 2)

9

Кнопка для извлечения SIM-карты 2

10

Порт Ethernet1 (LAN/WAN 10/100 Мбит/с), разъём RJ-45 (ETH1)

11

Порт Ethernet2 (LAN/WAN 10/100 Мбит/с), разъём RJ-45 (ETH2)

12

Светодиодные индикаторы (сверху вниз: PWR, NET, ACT)

13

Разъём SMA-F для подключения GSM/3G антенны (ANT)

Внешний вид с обратной стороны

14

Разъём USB 2.0, тип A (USB)

15

Разъём 1-Wire (RJ-11)

16

Клеммный разъём

СОМ2

G

G

TX

Tx

RX

Rx

RTS

RTS

CTS

CTS

17

СОМ1

9-контактный разъём DB-9M интерфейса RS-232

18

~220V

Вход сетевого питающего напряжения ~220В

~220V

Вход сетевого питающего напряжения ~220В

19

Клеммный разъём

XP4

T4

Вывод встроенного терминального резистора (порта 4) *

A4

Сигнал «А+» линии RS-485 (порт 4)

B4

Сигнал «B-» линии RS-485 (порт 4)

G

Экран линии RS-485 (подключается при необходимости)

IO1

Универсальная линия ввода-вывода 1

20

Клеммный разъём

XP5

IO2

Универсальная линия ввода-вывода 2

IO3

Универсальная линия ввода-вывода 3

IO4

Универсальная линия ввода-вывода 4

G

Земля

V

Положительный вход внешнего питания **

21

CONSOLE

9-контактный разъём DB-9M интерфейса RS-232

*для подключения терминатора замкните вывод “Тx” с выводом “Bx” соответствующего

НЕ нашли? Не то? Что вы ищете?

порта RS-485.

** при питании роутера через разъём ~220V вход V является выходом для питания

внешних устройств.

Соответствие интерфейсов к нумерации в ИС EnLogic.

Таблица 2. Обозначение интерфейсов.

№п. п

Обозначение на корпусе

Тип интерфейса

Модификация УСПД

Номер COM порта в

ИС EnLogic

Комментарии

1

Console
*E2R2(G)-3

RS-232
**E2R2(G), E2R2(G)-2

RS-232

E2R2(G), E2R2(G)-2, E2R2(G)-3

2

9-контактный разъём DB-9M. Может быть настроен на передачу данных или работать как консольный порт.

2

СОМ1

RS-232

E2R2(G)-3

3

9-контактный разъём DB-9M интерфейса RS-232

3

СОМ2

RS-232

E2R2(G)-3

4

5-контактный разъём интерфейса RS-232. «Под винт».

4

А1В1

RS-485

E2R2(G)-3

5

RS-485 с опторазвязкой.

5

А2В2

RS-485

E2R2(G)-3

6

RS-485 с опторазвязкой.

6

А3В3

RS-485

E2R2(G)-3

7

RS-485 с опторазвязкой.

7

А4В4 (А, В **E2R2(G))

RS-485

E2R2(G), E2R2(G)-2, E2R2(G)-3

1

Без опторазвязки.

8

-

GSM

E2R2(G), E2R2(G)-2, E2R2(G)-3

0

Встроенный GSM модуль.

9

Rx(A) Tx(B)

RS-232

* в модификации с двумя RS-232 (Замена RS-485)

8

RS-232 на клемме ХР1


Использование универсальных входов-выходов.

Режим 1. Подключение резистивных датчиков.

Данный режим реализован в EnLogic для опроса состояния датчиков типа «Сухой контакт».
(Выводы I1-I4 работают как дискретные выходы.)

Характеристики дискретных выходов:

Максимальное напряжение на дискретном выходе, В        50
Напряжение логической  «1» дискретного входа,         В        2,15
Напряжение логического «0» дискретного входа,         В        < 2,15


Схема подключения:

Рисунок 3.

Схема подключения резистивных датчиков с внешним источником тока:

Рисунок 4.

Номинал резистора рассчитывают из напряжения питания, мощности резистора и коммутационной возможности сухого контакта, так как при замыкании сухого контакта весь ток пойдёт через него, а всё напряжение - на резистор.

Если взять 1 кОм, к примеру, ток в замкнутом состоянии будет 24 мА а мощность на резисторе - 0,6 Вт.

Исходить следует из следующего:

1) Входное сопротивление роутера 100 кОм, значит выходное сопротивление "датчика" должно быть не более 20 кОм;

2) Ток в шлейфе зависит от его "чистоты" - чем он меньше, тем легче всяким помехам помешать работе.

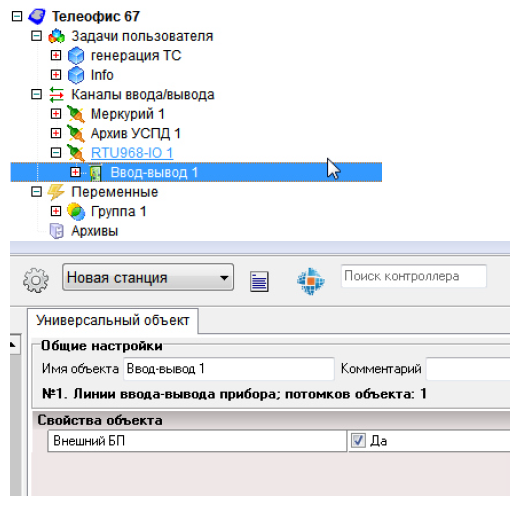

В свойствах протокола RTU968-IO Ввод/вывод при использовании внешнего БП следует использовать опцию «Внешний БП».

Рисунок 5.

Режим 2. Управление нагрузкой.

В режиме «Управление нагрузкой» выводы I1-I4 работают как дискретные выходы.

Характеристики дискретных выходов.

Максимальное напряжение на дискретном выходе, В        50.
Максимальный ток нагрузки дискретного выхода, мА        30.
Для увеличения нагрузочной способности выводы I1-I4 можно объединять (пунктирная линия на рисунке).
Максимальный ток нагрузки при объединении четырёх выводов составляет 120мА.

Пример схемы управления реле.

Рисунок 6.

Режим 3. Измерение напряжения.

Максимальный уровень напряжения, В                17,87

Рисунок 7.

Конфигурирование универсальных линий ввода/вывода.

Для указания режима работы универсальных входов, в ИС Enlogic необходимо в модуле «Ввод-вывод» выбрать нужные теги. При этом, если один и тот же тег будет указан в разных группах, исполнительная система будет отрабатывать тот режим, который указан в дереве первым. (Линия ввода/вывода одновременно не может быть в нескольких режимах.)

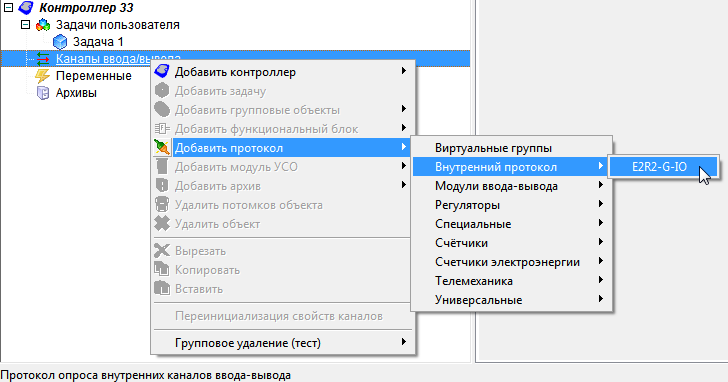

1.Добавьте протокол – «Внутренний протокол-E2R2-G-IO».

Рисунок 8.

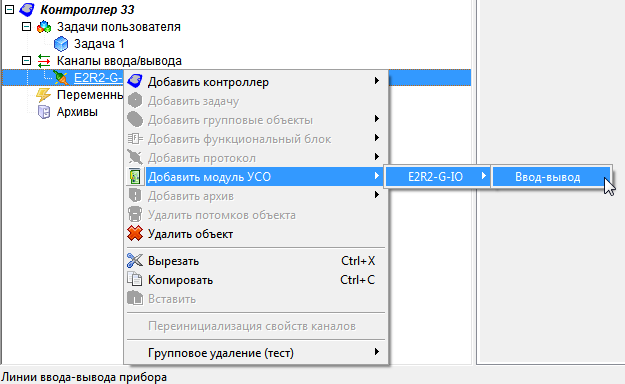

2.Добавьте модуль УСО – «Ввод-вывод».

Рисунок 9.

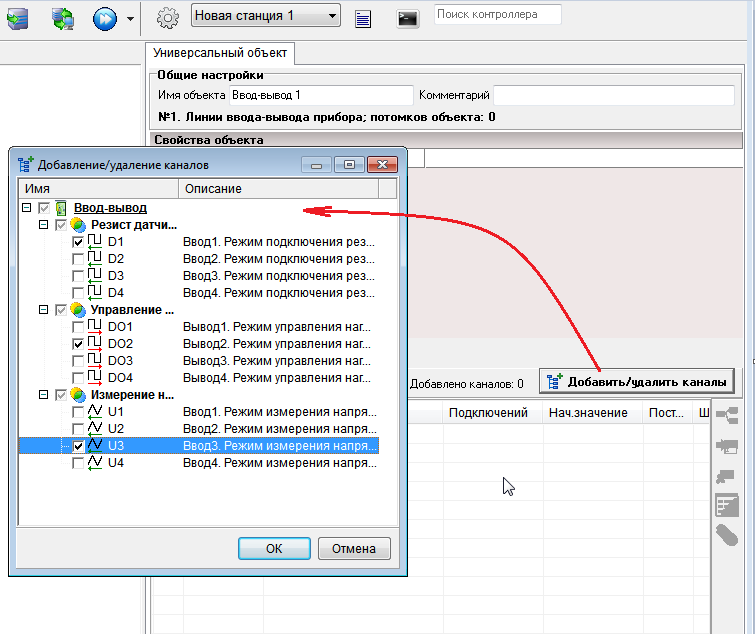

3.Добавьте и сконфигурируйте каналы.

Рисунок 10.

На рисунке 9 показан вариант, когда линия 1 настроена на режим работы «Резистивные датчики» (Опрос состояния сухих контактов), линия 2 настроена на режим – «Управление нагрузкой», линия 3 настроена на режим  – «Измерение напряжения».
