Ворота распашные с калиткой

Инструкция по установке

Предлагаем Вашему вниманию новую конструкцию для ворот для самостоятельной сборки на Вашем загородном доме, коттедже, дачном участке и т. п.

Простота сборки делает весь процесс быстрым, простым, легким. Все соединения болтовые, что исключает необходимость использования сварки и в целом помощи квалифицированных специалистов, для сборки понадобится не более 2-х часов.

Установка включает в себя несколько этапов:

- Подготовительный этап (сборка ворот)

- Установка столбов для ворот

- Закрепление каркаса на столбах

Описание: Ворота распашные предназначены для перекрытия проема до 3,4-3,5 м и высотой от 1,5-1,7 м. Рама выполнена из профилей  40х40х1,5, с приваренной внутренне рамкой усиления 20х20х1,5.

Комплектация:

Столб 2,5 м -  профильная труба 60х60х2 с навесами, заглушки трубы – 2 шт Нижний и верхний профиль, профильная труба 40х40х1,5 – 2 шт Комплект боковых профилей с ручкой – 2 шт

Комплект боковых профилей с навесами – 2 шт Профиль поперечного усиления (горизонтальная перемычка) профильная труба 40х20х1,5 – 2 шт Комплект соединительных уголков – 8 шт Пластина прижимная – 16 шт Уголок-косынка (усилитель) – 8 шт Комплект крепежа – болты, саморезы, ключ



Установка столбов (рекомендации)

Сделайте разметку точек, где будут установлены столбы. Предварительно в местах установки распашных ворот необходимо подготовить два углубления. Столбы ставятся в эти углубления, а затем забиваются в землю на глубину 0,8 – 1 м и бетонируются. Установленные столбы должны стоять ровно, строго вертикально, на одной линии.

Завершающий этап ворот

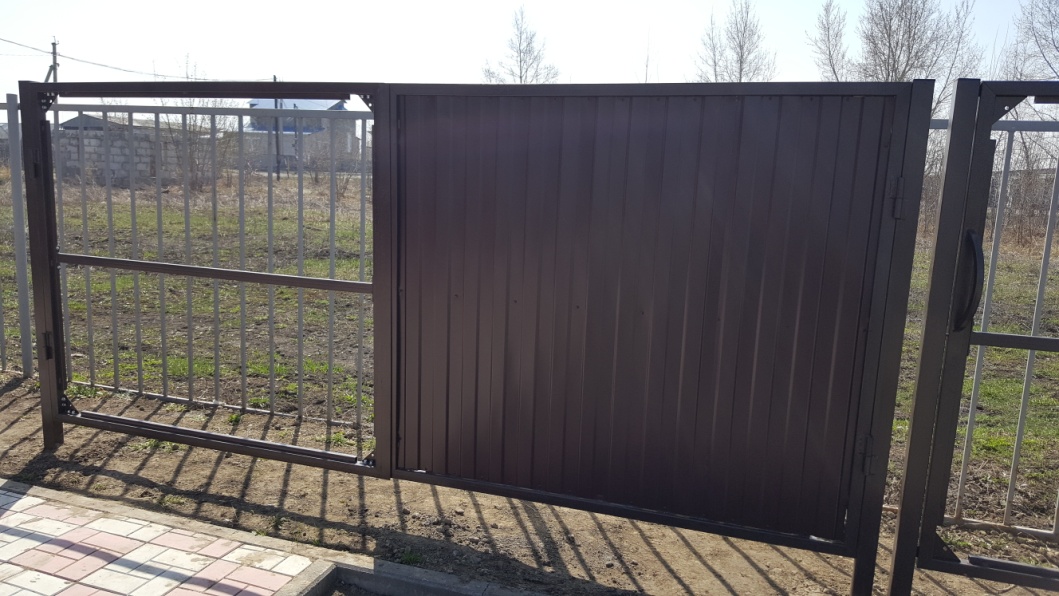

Правильно установленные и эксплуатируемые ворота гарантируют надежность и долговечность работы. Распашные ворота состоят из двух створок, которые с помощью петель крепятся к опорным столбам. Величина просвета под створками должна быть одинаковой на всем пространстве движения ворот. Допустимое провисание створок не более 5 мм. Засов устанавливается в закрытом положении ворот.

Закрепите выбранный вид заполнения (профнастил, металлический штакетник) в каркасе ворот.

Во время монтажа проверяйте горизонтальный уровень, чтобы избежать перекоса конструкции, которая со временем может очень сильно провиснуть.

Порядок сборки

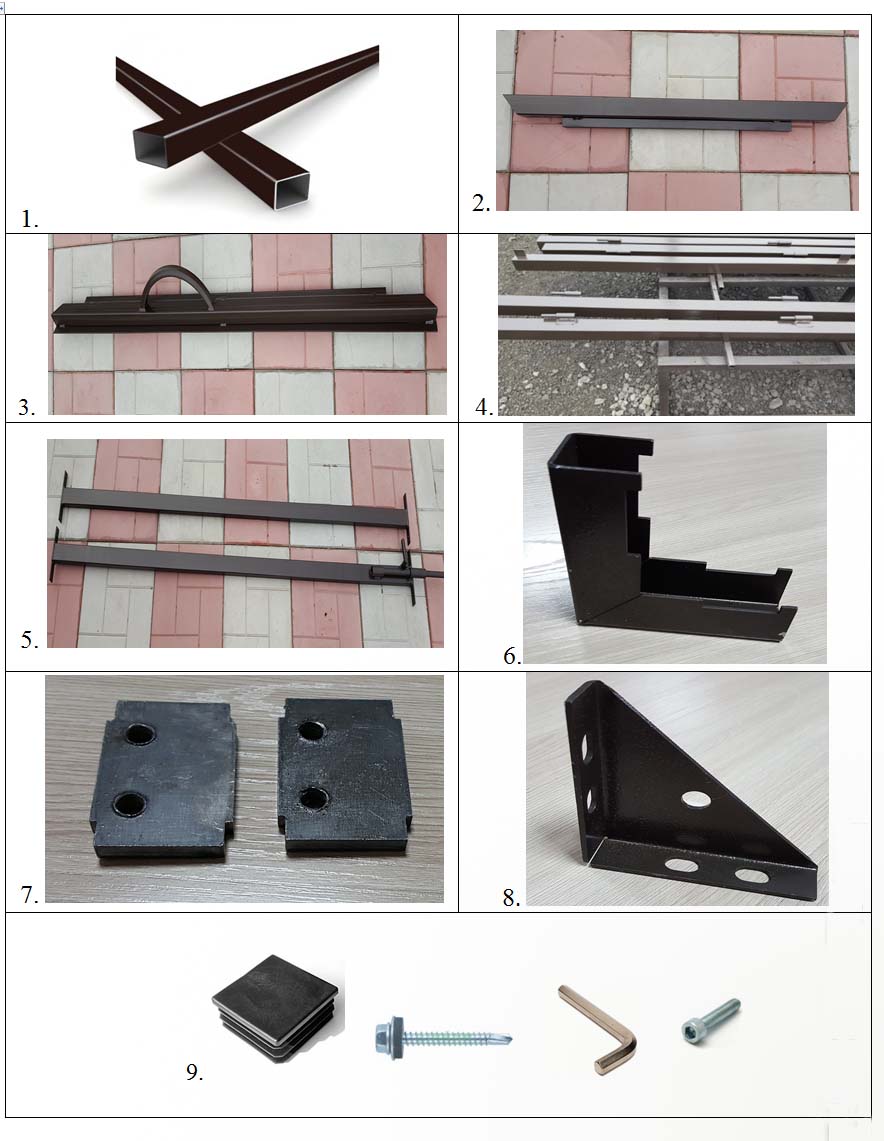

Для сборки изделия необходимо выбрать ровную, просторную, чистую площадку, соответствующую габаритам изделия. Раскладываем комплект, как указано на рис. 1.

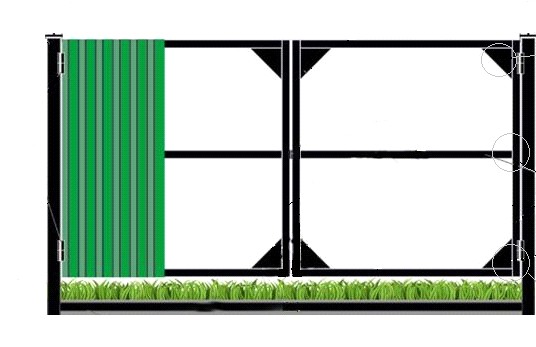

Вставляем прижимную пластину (7) в соединительный уголок (6), повторить со всеми 8 уголками. При необходимости воспользоваться резиновой киянкой. (рис.2) Соединительный уголок (6) с прижимными пластинами вставляем в боковые профиля (3 и 4) до упора. Аккуратно и последовательно вставляем свободные края уголка (6)в верхний и нижний профиля (2)до упора. При необходимости воспользоваться резиновой киянкой. Берем уголок-косынку (8) выставляем в соответствии с отверстиями на  профилях и фиксируем с помощью болта под шестигранник (9), повторить со всеми уголками. (Рис. 4) Устанавливаем профиль поперечного усиления (5)в соответствии с отверстиями на боковых профилях и фиксируем с помощью саморезов (9) (рис. 3) Размеренно «протягиваем» болтовые соединения для придачи завершенной формы и геометрии изделия и отсутствия движения по диагонали.
