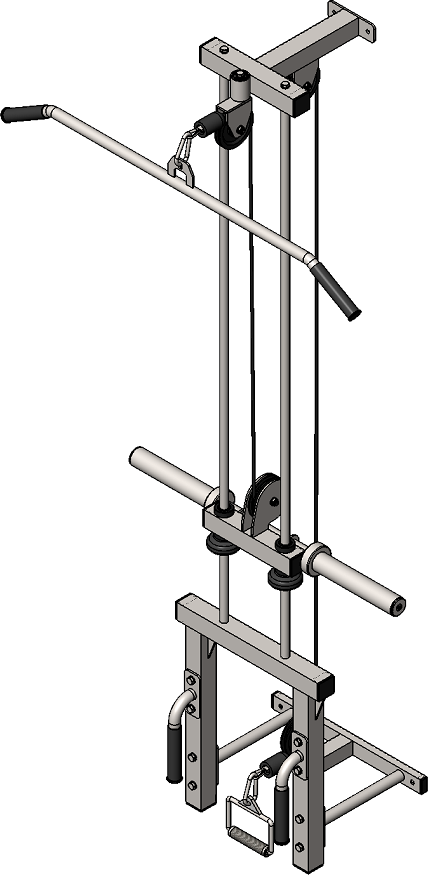

IK 25 Домашний тренажер УЛЬТРАУНИВЕРСАЛ
(инструкция по сборке)
Комплект поставки
IK 901 Ручка блочная для мышц спины, длинная | 1 шт. |
IK 907 Ручка для тяги закрытая | 1 шт. |
Крепление к стене снизу | 1 шт. |
Рама под накопители | 1 шт. |
Рама сверху | 1 шт. |
Рама снизу | 1 шт. |
Рукоять | 2 шт. |
Направляющая | 2 шт. |
Болт М10х20 | 4 шт. |
Болт М10х70 | 8 шт. |
Гайка М10 самоконтрящаяся | 8 шт. |
Зажим для троса «Duplex» | 2 шт. |
Карабин пожарный 8х80 тип С | 2 шт. |
Коуш стальной | 2 шт. |
Шайба D10 | 12 шт. |
Демпфер | 2 шт. |
Ограничитель троса | 2 шт. |
Фиксатор для грузоблоков | 1 шт. |
Шнур плетенный полиамидный 16-тирядный D=8 мм | 1 шт. |
Примечание: в комплект поставки не входит анкерная техника для крепления к стене (диаметр гильзы анкера не должен превышать 16 мм).

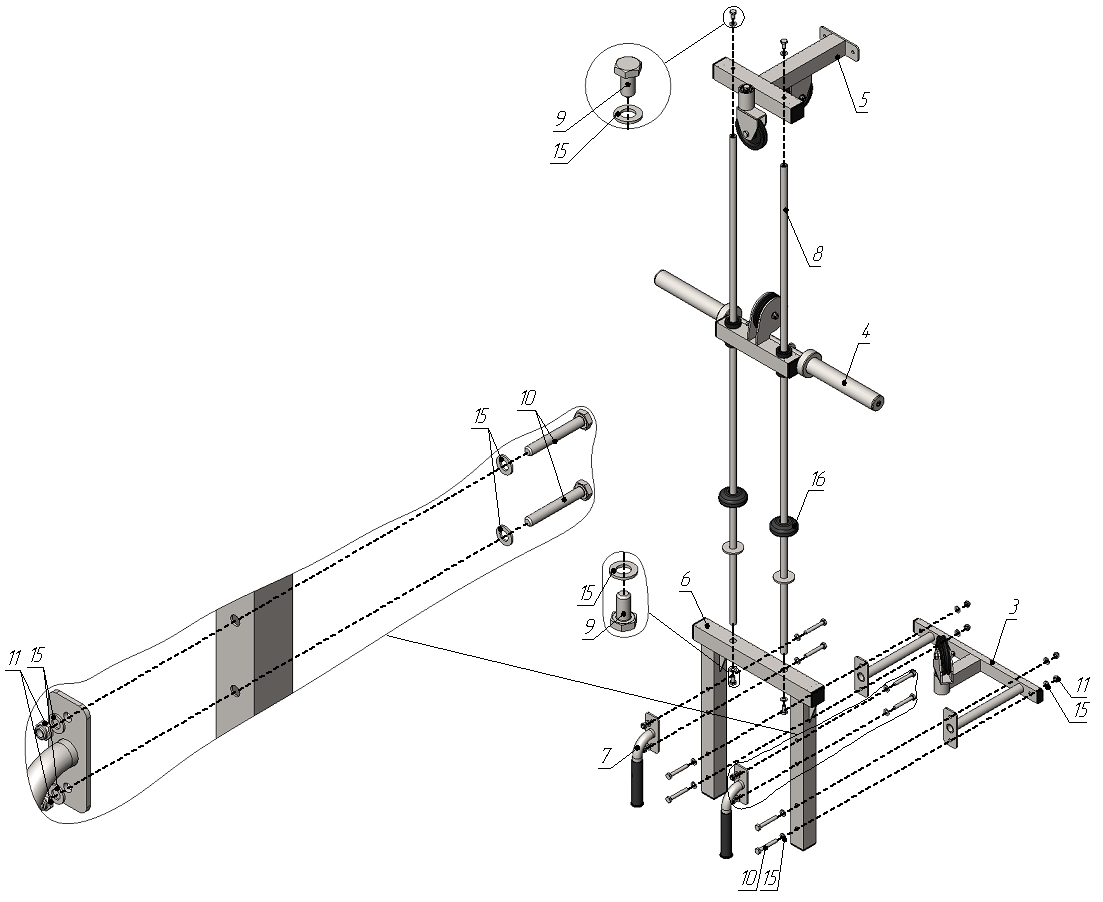

К опорной раме (6) прикрутите рукояти (7) и крепление к стене (3) комплектом крепежа: болт М10х70 (10); гайка М10 (10); шайба D10 (14). Примечание: шайба D10 устанавливается и со стороны болта, и со стороны гайки.В опорную раму (6) вставьте направляющие (8), снизу зафиксируйте их комплектом крепежа: болт М10х20 (9), шайба D10 (15). На каждую направляющую (8) наденьте демпфер (16), затем наденьте раму под накопиСверху на направляющие наденьте оставшуюся раму (5) и зафиксируйте ее комплектом крепежа: болт М10х20 (9), шайба D10 (15) (рис.1).
Примечание: рама под накопиустанавливается накопителями к стене!
Рис.1

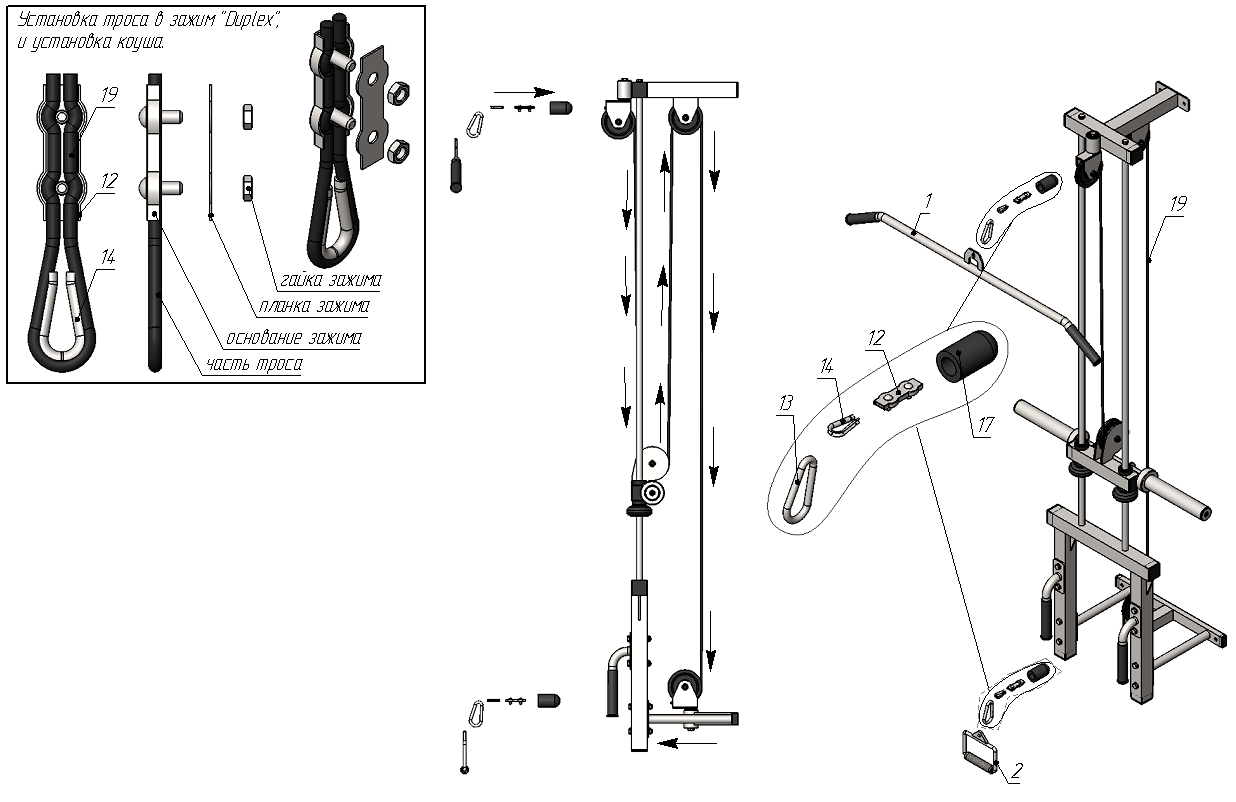

Возьмите один конец шнура (19) и проденьте его через отверстие в стопоре (17); затем вложите шнур в зажим «Duplex» (12), обогнув болты зажима с одной стороны; далее вытяните шнур посильнее и сделайте петлю, вложите в нее коуш (14); вернитесь в зажим (12), снова обогнув болты, но с другой стороны. Затяните как можно сильнее планку зажима (12). Зажим со шнуром вставьте в полость стопора (17). Зафиксированный конец шнура скрепите с длинной ручкой тяги (1) при помощи карабина (13). Свободный конец троса (19) пропустите согласно схеме и повторите последовательность операций, указанных выше. Второй зафиксированный конец скрепите с одиночной ручкой тяги (2) (рис.2).
Рис.2
