Задание: Прочитать, выучить последовательность соединения тонколистового металла заклёпками и фальцевым швом. Знать определение заклёпки.
Сборка изделий из тонколистового металла, проволоки, искусственных материалов.
Соединение заклёпками
Соединить детали из листового металла в изделие можно с помощью заклёпок, фальцевым швом, пайкой, сваркой и другими способами. В учебных мастерских учащиеся выполняют соединение деталей первыми двумя способами (рис. 144).
Заклёпка — крепёжная деталь из мягкой стали, меди или алюминия.
Она состоит из закладной головки, стержня и замыкающей головки. Заклёпки бывают с полукруглой головкой, полупотайной, потайной, трубчатые и др. Диаметр заклёпки зависит от толщины соединяемых деталей.
Последовательность соединения заклёпками:
1. Разметить и накернить в деталях центры будущих отверстий.

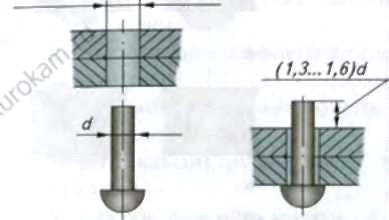

2. Просверлить отверстие диаметром на 0,1-0,2 мм больше, чем диаметр стержня заклёпки.
3. Установить заклепку таким образом, чтобы стержень выступал над поверхностью детали на 6 мм
4. Закладную головку заклёпки поместить в выемку металлического бруска, называемого поддержкой.
5. Головку прижать специальным инструментом — натяжкой и ударами молотка по натяжке сблизить детали одну с другой.
6. С помощью молотка сформировать округлую форму головки заклёпки.
Листы пластмассы или оргстекла также можно соединять с помощью заклёпок.
Заклёпочные соединения применяют в авиастроении, при постройке кораблей и мостов, соединении деталей металлической посуды.
Соединение фальцевым швом
Тонкие металлические листы соединяют по-разному. Наиболее распространено соединение фальцевым швом, предполагающим сгибание листов у кромок.

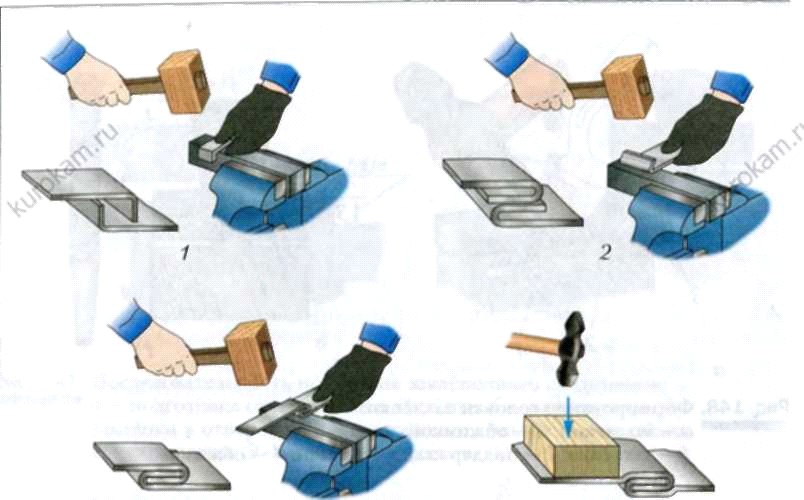

Последовательность выполнения фальцевого шва.
1. Отогнуть края соединяемых деталей на 6-8 мм под прямым углом
2. Подогнуть края как на рисунке и соединить в замок с помощью киянки.
3. Подогнуть листы вблизи шва с помощью деревянного бруска (чтобы не разъединилось).
Фальцевые швы применяют при изготовлении банок для краски, консервных банок, вёдер и др.
