Расчет электрических цепей постоянного тока (стр. 1 )

ЗАДАНИЕ № 1

РАСЧЕТ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПОСТОЯННОГО ТОКА

Задача 1.1. Расчет цепи с одним источником

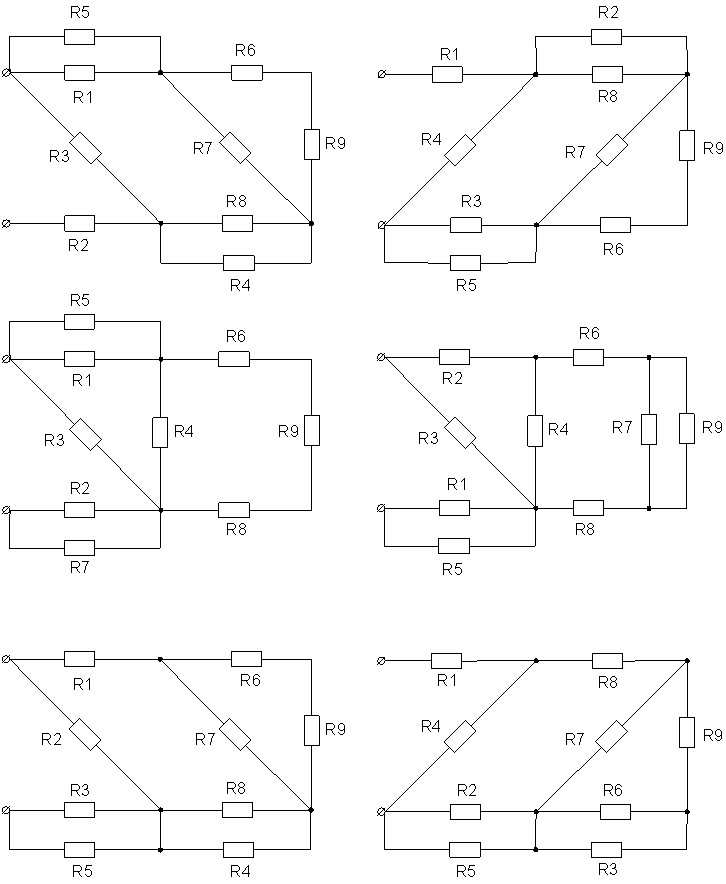

Для заданной цепи (схемы приведены на рис. 1.1.1 – 1.1.30, параметры элементов в табл. 1.1) определить:

методом эквивалентных преобразований рассчитать эквивалентное сопротивление цепи; рассчитать токи всех элементов заданной цепи составить баланс мощностей

Задача 1.2. Расчет цепи с несколькими источниками

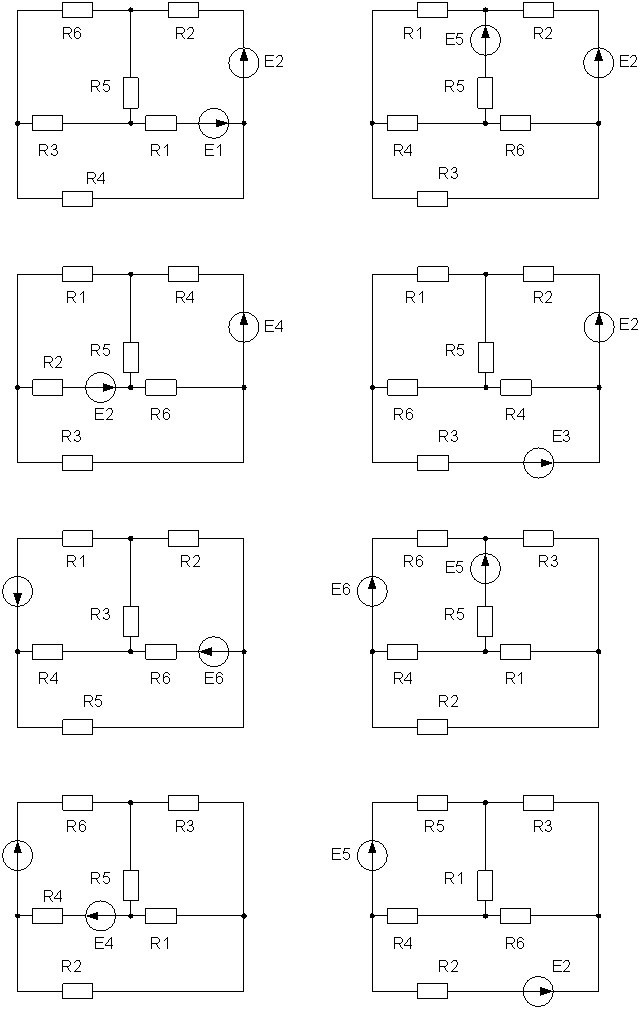

Для заданной цепи (схемы приведены на рис. 1.2.1 – 1.2.60, параметры элементов в табл. 1.2.):

составить уравнения по законам Кирхгофа и Ома для расчета токов всех элементов цепи (не рассчитывать); методом контурных токов рассчитать токи всех элементов цепи, указать на схеме реальные направления токов; составить баланс мощностей; рассчитать токи методом узловых напряжений (сравнить с токами, рассчитанными методом контурных токов); определить ток в элементе Rк методом эквивалентного генератора; рассчитать токи элементов методом наложения.

Таблица 1.1

Вар	Схема # (рис. 1.1.#)	Uвх	R1	R2	R3	R4	R5	R6	R7	R8	R9
№	Гр 1	Гр 2	Гр 3	Гр 4	В	Ом	Ом	Ом	Ом	Ом	Ом	Ом	Ом	Ом
1	1	25	14	8	36	10	12	14	10	20	16	18	10	12
2	2	26	15	9	24	14	16	22	30	10	14	8	6	10
3	3	27	16	10	12	6	8	5	7	9	4	6	5	10
4	4	28	17	11	60	20	24	26	20	18	22	20	24	16
5	5	29	18	12	120	40	60	30	46	24	50	30	44	28
6	6	30	19	13	100	30	50	22	24	45	60	20	40	24
7	7	1	20	14	80	100	120	80	60	55	45	70	90	110
8	8	2	21	15	50	70	40	60	34	26	40	55	35	50
9	9	3	22	16	45	20	30	24	40	22	28	26	30	20
10	10	4	23	17	30	14	22	16	18	10	12	14	20	10
11	11	5	24	18	14	8	6	8	20	10	12	16	20	10
12	12	6	25	19	16	10	14	20	10	15	17	20	10	19
13	13	7	26	20	18	6	8	4	12	10	7	9	5	10
14	14	8	27	21	48	50	30	60	35	44	28	30	22	40
15	15	9	28	22	90	120	140	100	110	100	120	140	160	90
16	16	10	29	23	380	200	400	300	220	500	240	360	420	280
17	17	11	30	24	220	320	280	200	180	400	340	300	200	260
18	18	12	1	25	110	180	200	140	160	220	100	200	150	160
19	19	13	2	26	127	300	420	280	340	200	400	380	240	260
20	20	14	3	27	30	60	90	40	50	30	20	40	60	50
21	21	15	4	28	300	100	180	140	220	200	300	240	160	120
22	22	16	5	29	600	1000	800	400	600	500	450	900	580	460
23	23	17	6	30	150	200	120	140	180	200	160	160	200	180
24	24	18	7	1	28	40	50	25	30	20	44	28	36	30
25	25	19	8	2	40	20	14	12	18	16	22	16	24	20
26	26	20	9	3	60	100	40	60	120	50	90	70	100	80
27	27	21	10	4	48	36	48	52	24	36	40	50	30	28
28	28	22	11	5	14	10	4	8	6	7	9	5	4	6
29	29	23	12	6	12	12	18	20	16	15	25	14	20	18
30	30	24	13	7	220	100	200	140	220	160	180	120	140	200

Таблица 1.2

Вар.	Схема (рис)	E1	E2	E3	E4	E5	E6	R1	R2	R3	R4	R5	R6
№	Гр. 1	Гр. 2	В	В	В	В	В	В	Ом	Ом	Ом	Ом	Ом	Ом
1	1	31	24	20	36	28	30	36	10	12	14	10	20	16
2	2	32	36	30	40	44	28	32	44	46	50	60	40	36
3	3	33	60	70	64	70	60	78	60	70	100	80	50	60
4	4	34	12	14	10	16	14	12	20	24	26	20	18	22
5	5	35	30	36	32	38	34	30	40	60	30	46	24	50
6	6	36	80	90	120	60	75	85	100	140	200	120	160	100
7	7	37	50	60	100	60	80	70	100	120	80	60	55	45
8	8	38	120	100	140	160	120	160	120	140	100	110	100	120
9	9	39	16	20	24	20	16	24	20	30	24	40	22	28
10	10	40	48	50	62	40	54	60	66	100	80	72	60	90
11	11	41	150	200	160	180	120	140	300	250	200	180	220	260
12	12	42	12	16	20	8	14	10	10	14	20	10	15	17
13	13	43	28	34	40	32	28	40	30	40	42	60	54	36
14	14	44	36	40	60	80	60	42	50	30	60	35	44	28
15	15	45	380	400	280	520	460	420	500	600	520	680	460	580
16	16	46	220	300	180	260	200	280	200	400	300	220	500	240
17	17	47	110	170	120	210	150	190	300	400	290	320	380	420
18	18	48	600	480	520	570	500	700	1000	800	400	600	500	450
19	19	49	40	48	60	54	60	42	68	80	110	90	75	88
20	20	50	10	8	12	14	16	12	30	26	40	32	28	32
21	21	51	24	26	36	40	28	30	36	48	52	24	36	40
22	22	52	60	80	100	75	90	65	100	140	200	180	120	160
23	23	53	40	60	100	50	90	80	120	140	200	160	180	150
24	24	54	50	40	60	70	45	55	40	50	25	30	20	44
25	25	55	90	130	160	80	110	150	300	200	240	280	210	250
26	26	56	18	24	16	20	30	20	40	60	50	45	60	40
27	27	57	12	18	16	20	16	14	12	18	20	16	15	25
28	28	58	16	22	30	18	20	28	10	4	8	6	7	9
29	29	59	20	40	30	24	34	28	60	80	50	100	70	80
30	30	60	60	80	100	40	60	50	200	300	240	280	320	200
31	31	1	36	44	54	60	40	38	60	100	80	120	60	100
32	32	2	12	8	10	14	12	8	14	16	22	30	10	14
33	33	3	8	10	6	4	6	10	6	8	5	7	9	4
34	34	4	48	54	60	70	50	60	300	400	420	360	300	480
35	35	5	110	220	160	180	120	150	200	300	400	250	350	220
36	36	6	48	66	50	55	70	80	100	120	80	100	100	140
37	37	7	220	200	180	140	200	160	400	440	300	360	420	340
38	38	8	127	300	250	150	200	180	180	200	140	160	220	100

ЗАДАНИЕ № 2
