Формирование облика первого ╚трехглавого╩ советского дальнего самолета (стр. 5 )

Силовая установка самолета Т-4М принципиально не отличалась от силовой установки Т-4 и включала в себя четыре двигателя РД-36-41, расположенные по схеме ╚пакет╩ в единой мотогондоле с плоскими регулируемыми воздухозаборниками с вертикальными поверхностями торможения, каждый из которых также обслуживал два двигателя.

Топливо в самолете размещалось в десяти емкостях: в пяти топливных баках, расположенных в фюзеляже; в правом и левом топливных баках передней части центроплана; в расходном топливном баке, расположенном в мотогондоле между воздушными каналами и в двух топливных баках, расположенных в поворотных консолях крыла. Суммарный запас горючего во внутренних баках должен был составлять 82000 кг.

Экипаж самолета состоял из трех человек - двух летчиков и штурмана-оператора, которые размещались в кабине, разделенной на два отсека негерметичной поперечной перегородкой. В переднем отсеке по схеме ╚рядом╩ устанавливались катапультные кресла летчиков. В заднем, ближе к левому борту планировалось применить систему дистанционного управления (СДУ) рулевыми поверхностями на всех режимах полета по сигналам перемещения ручки управления и педалей.

Вооружение на Т-4М устанавливалось на двух точках подвески под мотогондолой. Предполагалось применять управляемые ракеты класса ╚воздух-поверхность╩, авиабомбы, авиационные мины, разовые бомбовые кассеты. Подвеска авиабомб осуществлялась в двух вариантах:

основном, включающем в себя авиабомбы общим весом до 8000 кг, размещенные в двух контейнерах, которые унифицированы по габаритам с контейнерами для разведывательной аппаратуры; дополнительном, с размещением авиабомб на открытой подвеске на многозамковых балочных держателях, с максимальным весом бомбовой нагрузки до 18000 кг.

С грузом бомб, в контейнерах, самолет мог совершать полет на сверхзвуковой скорости.

Разведывательное оборудование, примененное на Т-4М, должно было обеспечить проведение радиотехнической, радиолокационной, инфракрасной, фото - и радиационной разведки. Вся аппаратура упаковывалась в четыре подвесных контейнера.

Конструкторы предполагали поэтапное наращивание уровня летно-технических характеристик самолета Т-4М за счет:

применения двухконтурных двигателей нового поколения с более высокой весовой отдачей и меньшим удельным расходом топлива; разработки и освоения промышленностью новых конструкционных материалов, в том числе композиционных; освоения промышленностью производства радиоэлектронного оборудования на твердых схемах, что позволяло в дальнейшем существенно повысить его надежность и снизить вес.

Однако в конце 1969 г. работы над проектом самолета Т-4М были прекращены.

ЛТХ:

Модификация	Т-4
Размах крыльев, м	22.0
Длина, м	44.0
Высота, м	11.2
Площадь крыла, м2	295.7
Масса, кг
пустого самолета	55600
нормальная взлетная, кг	114000
максимальная взлетная, кг	135000
Тип двигателя	4 ТРД РД36-41
Тяга, кгс	4 х 16000
Максимальная скорость, км/ч	3200
Крейсерская скорость, км/ч	3000
Дальность полета, км	7000
Разбег, м	950-1050
Пробег, м	800-900
Практический потолок, м	18000
Экипаж, чел	2
Вооружение:	2 стратегические ракеты воздух-поверхность

Список источников:

Самолеты Мира. Владимир Антонов, Николай Гордюков. "Сотка" Авиация и Время. Петр Бутовски. Предшественники Ту-160 Роман Астахов. Русская Сила. Стратегический ракетоносец Т-4

Информация взята: http://airwar. ru/enc/bomber/t4.html

Самолет Сухого Т-4. Фото. История. Характеристики.

Принято считать, что самыми быстрыми самолетами являются истребители. Однако в 70-х годах в Советском Союзе был построен тяжелый ракетоносец, соревноваться в скорости с которым не мог ни один истребитель в мире. Это был Т-4, который сконструировали в ОКБ им. П. Сухого.

История создания самолета Т-4

В начале 60-х годов СССР достиг стратегического паритета со своим основным соперником в глобальном противостоянии − Соединенными Штатами Америки. Это произошло благодаря ускоренному развитию бомбардировочной авиации и ракетно-ядерных систем. Обе стороны на этом не остановились и продолжили гонку вооружений.

Соединенные Штаты совершенствовали свои стратегические арсеналы и добились в этом серьезных успехов. Поднялись в небо прототипы стратегического бомбардировщика XB-7 Valkirie и самолета-разведчика SR-71 Blackbird. Пентагон приступал к созданию стратегического бомбардировщика B-1, в потенциале самого совершенного авиационного ударного комплекса. Один за другим входили в состав американского военно-морского флота атомные подводные лодки и мощные плавучие аэродром-авианосцы. Игнорировать такую угрозу СССР не мог.

В 1963 году советские военные поставили задачу – создать стратегический авиационный ударно-разведывательный комплекс, который на дальностях до 7 тысяч километров мог находить и с помощью управляемых ракет уничтожать любые цели. Приоритетными среди них были авианосные группировки потенциального противника. Среди конструкторских бюро объявили конкурс. Свои проекты представили КБ Павла Сухого, Андрея Туполева и Александра Яковлева. Победителем признали модель Т-4, предложенную Сухим.

Это было неожиданное решение, ведь КБ Сухого специализировалось на легких фронтовых истребителях и перехватчиках, а здесь – стратегический ракетоносец весом в 100 тонн. Главным козырем Т-4 стала высочайшая крейсерская скорость полета – 3200 км/ч (три скорости звука). Это обещало полную неуязвимость машины при прорыве ПВО противника.

Патриарх советской бомбардировочной авиации Андрей Туполев резко возражал против передачи проекта Павлу Сухому. Неофициально самолет Т-4 назвали «соткой» из-за взлетного веса машины. Разработку проекта возглавил Наум Черняков. Он уже имел опыт работы над стратегическими межконтинентальными системами. В 50-х годах он был главным конструктором сверхзвуковой беспилотной двухступенчатой крылатой ракеты «Буря». Она могла летать на расстояния несколько тысяч километров со скоростью 3500 км/ч.

При создании «Бури» впервые широко использовался титан – легкий металл, который выдерживает огромные температуры. Он стал незаменимым в условиях продолжительного полета на сверхзвуковых скоростях. Проект был закрыт в 1960 году, но многие наработки по «Буре» (термостойкие материалы, технологии их обработки) использовались при строительстве Т-4.

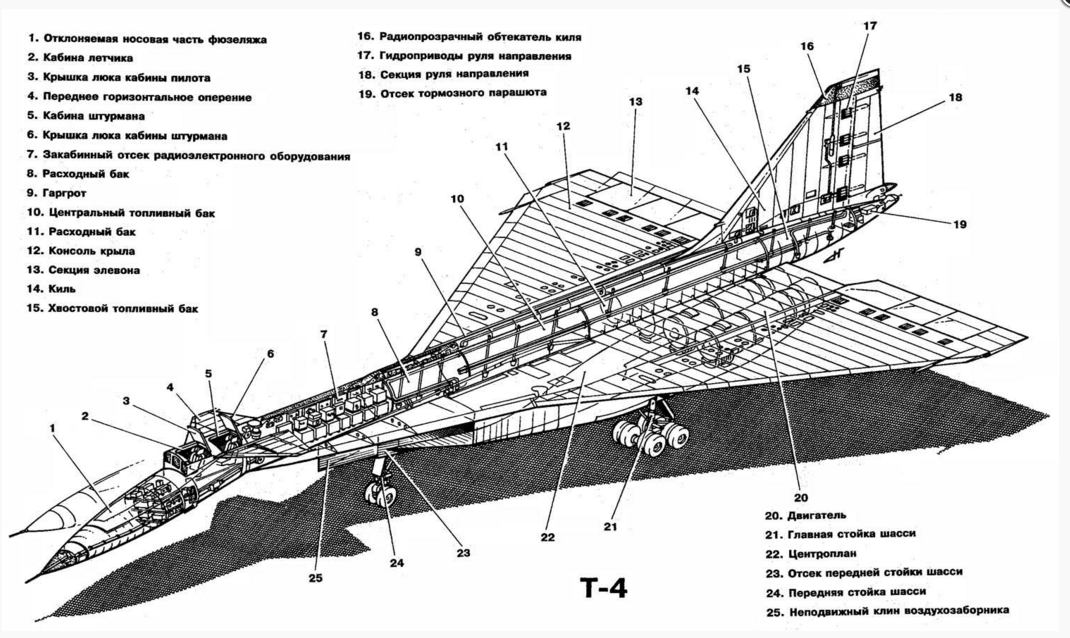

Конструкция Т-4

Практически все в конструкции этой машины было новым и неизведанным. Поэтому работа над самолетом позволила поднять на новую высоту многие отрасли науки и техники. Т-4 стал своеобразным техническим университетом, через который прошли участники его создания. В целом, при создании Т-4 было внедрено 600 изобретений. Ни один самолет, построенный к тому времени в СССР, не имел такого большого количества оригинальных разработок.

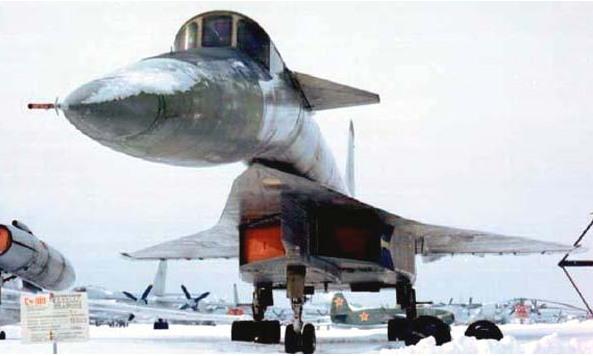

Вместе с КБ Сухого над разработкой «сотки» активно работали ученые Центрального аэрогидродинамического института. Они принимали участие в разработке аэродинамической схемы и уникальной системы управления. Конструкторы выбрали компоновку по схеме «утка», в состав которой входило переднее горизонтальное оперение. Для снижения лобового сопротивления носовую часть решили сделать подвижной. На взлете и посадке летчик наклонял бы ее вниз, в полете закрывал, пилотируя самолет только по приборам. Это было крайне рискованное решение. Однако оно обещало большой прирост скорости.

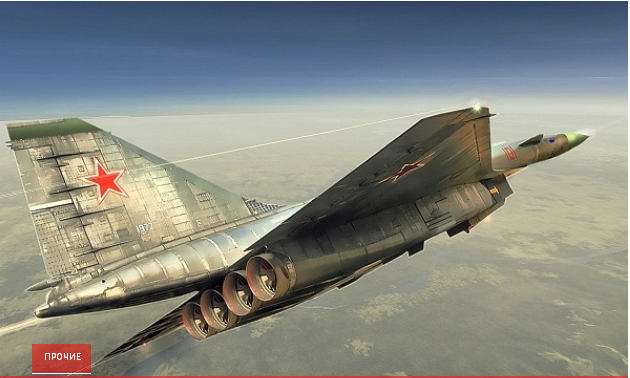

Корпус машины решили сделать смешанным – из титана и стали. Оригинальный самолет требовал не менее оригинальных двигателей, которые способны выполнять нормальную работу в жесточайших температурных условиях и разреженном воздухе. Такие силовые установки сделали в Рыбинске. Воздухозаборники и четыре двигателя установили под фюзеляжем «сотки» одним пакетом. Острословы тут же прозвали такую схему «коммунальной постелью». Впервые в отечественной практике на самолете была применена сверхнадежная электро-дистанционная система управления с четырехкратным резервированием.

Летные испытания самолета Т-4

22.08.1972. Летчик-испытатель Владимир Ильюшин вместе со штурманом Н. Алферовым заняли места в кабине первого опытного экземпляра Т-4. На аэродроме летно-исследовательского института имени Громова в городе Жуковском собрались конструкторы, инженеры, ученые, представители военно-воздушных сил. Машина легко взлетела и быстро набрала высоту. «Сотка» оказалась проста в пилотировании, обладала хорошей устойчивостью и управляемостью.

Первый сорокаминутный полет прошел успешно и без каких-либо замечаний. «Это самолет двадцать первого века», − сказал Владимир Ильюшин после мягкой посадки. По плану летных испытаний первого этапа прошло девять полетов ракетоносцев Т-4. Их результаты привели заказчиков из Министерства обороны буквально в состояние эйфории. Километр в секунду – с такой скоростью противовоздушные средства любого противника справиться не в состоянии сегодня, в двадцать первом столетии.

Стотонная машина управлялась так же легко, как обычный истребитель. Полученные летные характеристики полностью совпадали с расчетными. Главнокомандующий ВВС СССР, главный маршал авиации Павел Кутахов так оценил самолет Сухого: «Это настоящее русское чудо».

По итогам первого этапа испытаний военные заказали промышленности 250 машин. Их должны были строить на заводе в Казани – основной производственной базе КБ Туполева. Но в 1974 году по указанию Министерства авиационной промышленности работы над самолетом Т-4 были приостановлены. Генеральный конструктор Павел Сухой пытался выяснить основания для такого решения у министра обороны маршала Гречко.

15.09.1975. Генеральный конструктор умер, так и не получив внятного ответа. Официально тему закрыло постановление Совета Министров СССР от 01.01.2001. В нем указывалась такая причина прекращения работ по «сотке» − «в целях сосредоточения сил и средств на создание Ту-160 как основного стратегического многоцелевого самолета».

Модификации Т-4

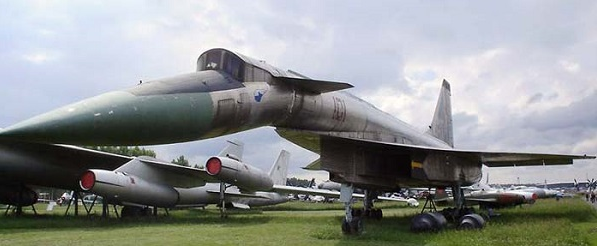

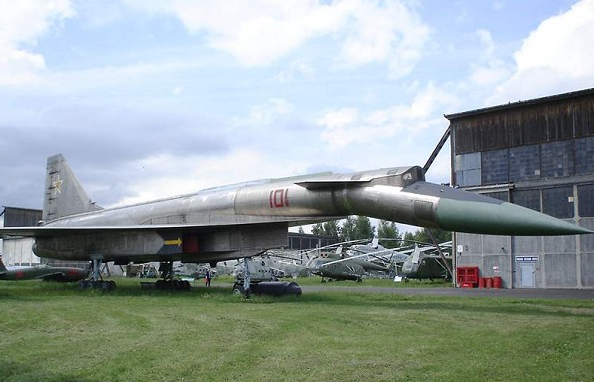

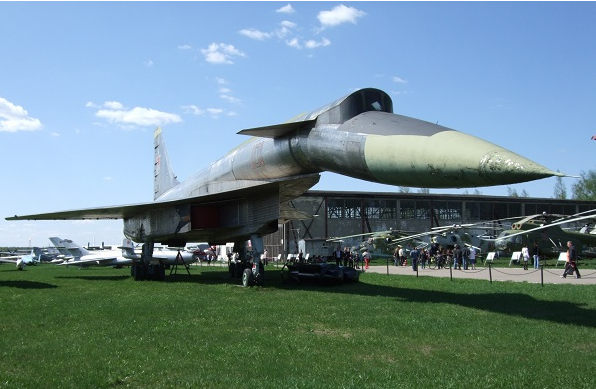

На базе Т-4 в начале 70-х годов было создано еще два проект: модернизированный ракетоносец Т-4М, имеющий крыло изменяемой стреловидности, а также Т-4МС, так называемая «двухсотка» − стратегический двухрежимный ударный самолет. Первый летный экземпляр Т-4 находится на вечной стоянке в Центральном музее ВВС в поселке Монино Московской области.

Усилия, затраченные на постройку самолета Т-4, не были напрасными. Многие технические идеи, достижения, которые были воплощены в нем, в дальнейшем использовались в конструкциях многих ударных самолетов следующих поколений. После прекращения работ по тематике Т-4 К сосредоточилось на создании истребителей и фронтовых ударных самолетов.

Самолет Т-4 характеристики:

Модификация	Т-4
Размах крыльев, м	22.0
Длина, м	44.0
Высота, м	11.2
Площадь крыла, м2	295.7
Масса, кг
пустого самолета	55600
нормальная взлетная, кг	114000
максимальная взлетная, кг	135000
Тип двигателя	4 ТРД РД36-41
Тяга, кгс	4 х 16000
Максимальная скорость, км/ч	3200
Крейсерская скорость, км/ч	3000
Дальность полета, км	7000
Разбег, м	950-1050
Пробег, м	800-900
Практический потолок, м	18000
Экипаж, чел	2
Вооружение:	2 стратегические ракеты воздух-поверхность
