Транспортное оборудование

Кроме кранов и лесопогрузчиков, которые используются на складах в качестве грузоподъемного и транспортного оборудования, для перемещения бревен применяют цепные конвейеры – продольные и поперечные.

Продольные конвейеры (рис. 44) широко используют для выгрузки бревен из воды, сортировки бревен, перемещения их по складу и подачи в лесопильный цех. На цепи, которая является тяговым органом конвейера, закрепляются поперечины, являющиеся рабочими органами – на них лежат бревна.

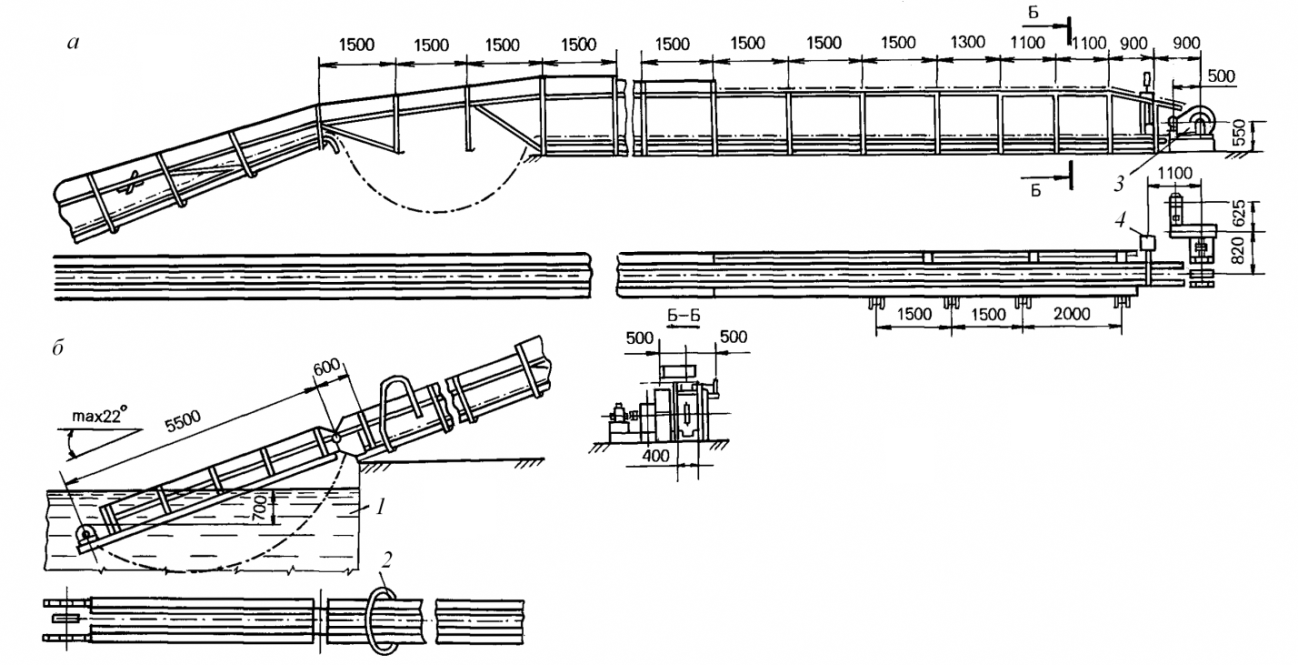

Рис. 44. Продольный цепной конвейер для подачи бревен

в лесопильный цех:

а – криволинейный и горизонтальный участки; б – наклонный участок;

1 – бассейн; 2 – омыватель бревен; 3 – привод; 4 – механизм автоматического выключения конвейера

Поперечины могут скользить по направляющим шинам или катиться на ходовых роликах, что снижает энергозатраты. Если конвейер горизонтальный, поперечины могут быть гладкие, а если наклонный – на поперечины необходимо поставить шипы, для того чтобы бревна на них удерживались. Угол наклона лесоконвейера должен быть не более чем 22°. Расстояние между поперечинами зависит от длины бревен и составляет 1,5–2 м. Скорость движения цепи – 0,6–1,2 м/с, онаопределяется условиями работы конвейера. На складах применяют продольные цепные конвейеры Б-22У-1,Б-22-3, БА-40, БА-60 и др. Производительность таких конвейеров П (количество бревен в час) определяют по формуле

П = (3600v / L)K1K2,  (51)

где v – скорость движения цепи конвейера, м/с; L – средняя длина бревна, м; K1 – коэффициент использования рабочего времени
(K1 = 0,6–0,7); K2 – коэффициент использования тягового органа
(K2 = 0,75–0,85).

Поперечные конвейеры (рис. 45) применяют для передачи бревен с одного транспортного устройства на другое и для сортировки лесоматериалов. Они могут перемещать грузы горизонтально, под большим углом наклона или вертикально.

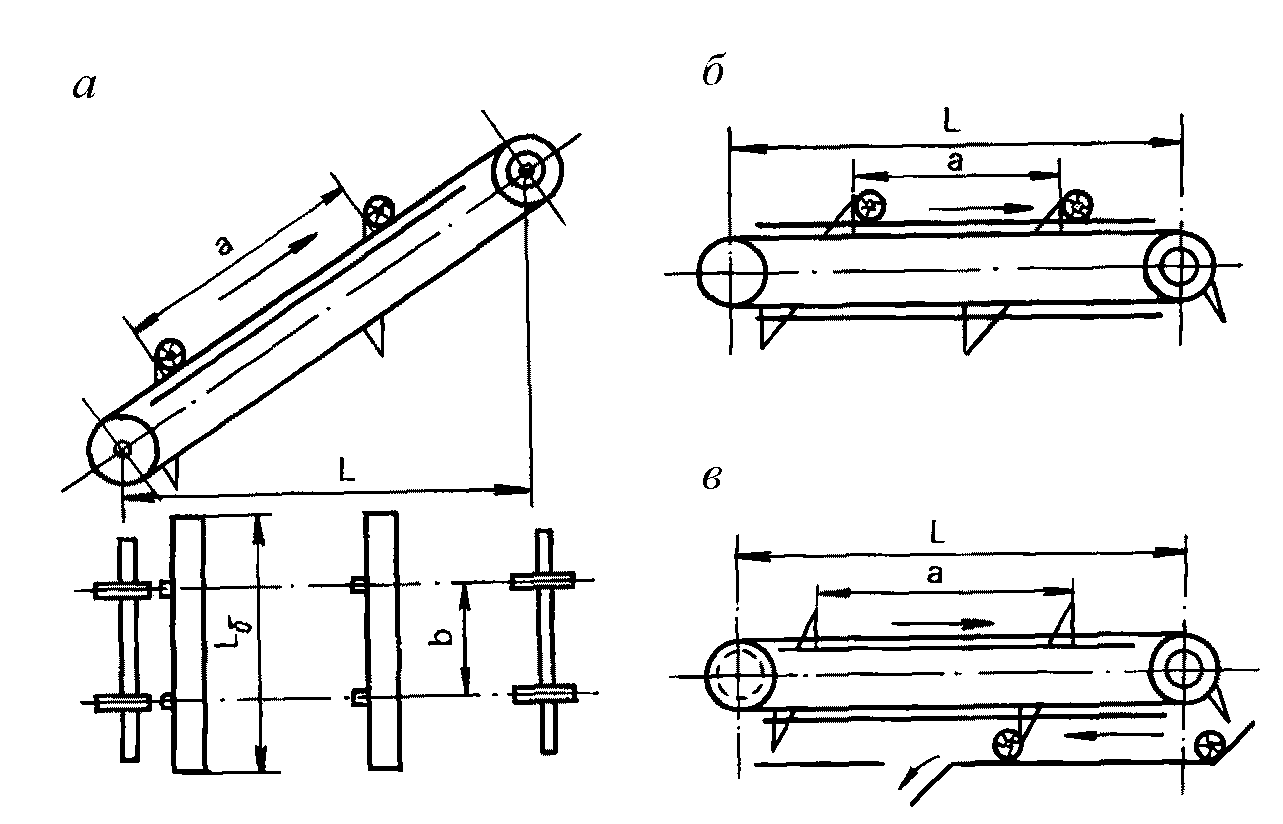

Рис. 45. Типы поперечных конвейеров:

а – несущий; б – скребковый с верхней рабочей веткой; в – скребковый с нижней рабочей веткой

В зависимости от способа перемещения лесоматериалов различают три типа поперечных конвейеров: несущий (рис. 45, а), скребковый с верхней рабочей веткой (рис. 45, б) или с нижней рабочей веткой (рис. 45, в). Тяговым органом конвейеров являются цепи, а рабочими органами – крюки или упоры. Длина конвейеров зависит от назначения и условий работы и составляет 2–20 м, скорость движения цепей конвейера 0,2–0,5 м/с.

Производительность конвейера П (количество бревен в час) определяют по формуле

П = (3600v / а) K1K2 ,  (52)

где v – скорость движения цепей конвейера, м/с; а – расстояние между рабочими органами, м; K1 – коэффициент использования рабочего времени (K1 = 0,6–0,7); K2 – коэффициент использования тягового органа (K2 = 0,8–0,9).
