ЗАДАНИЕ
для выполнения расчётно-графической работы студентов.
Линейные электрические цепи постоянного тока.

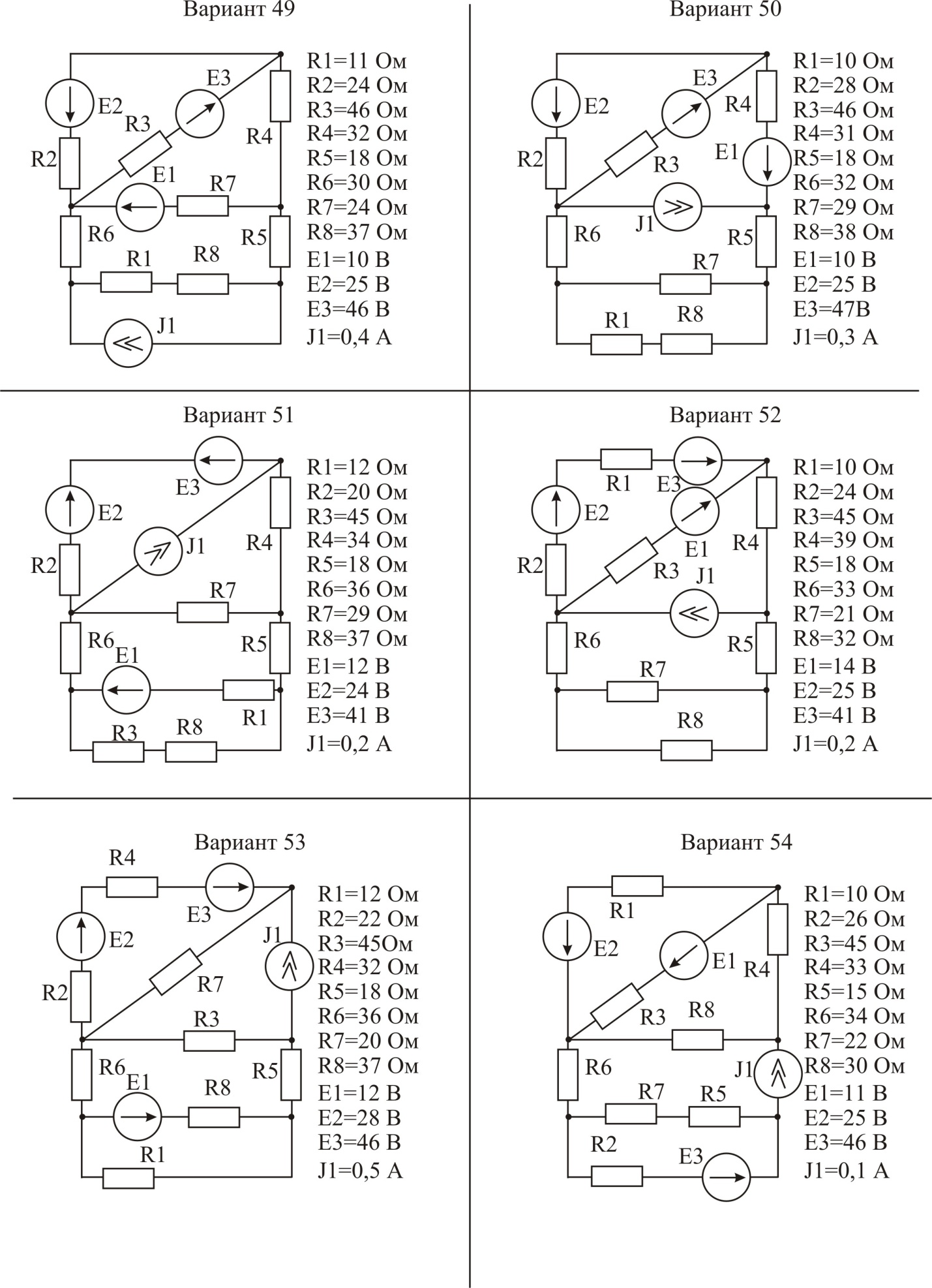

Исходные данные приводятся в приложении 1 настоящего учебного пособия. Вариант задания определяется преподавателем. В данной расчётно-графической работе в качестве исходных данных рассматриваются:
Заданная конфигурация цепи постоянного тока; Параметры источников электрической энергии – источников ЭДС и источников тока; Параметры пассивных элементов электрической цепи – значения активных сопротивлений.В ходе выполнения расчётно-графической работы необходимо выполнить:
Определить значения токов, протекающих в каждой ветви электрической схемы используя законы Кирхгофа; Выполнить проверку полученных значений токов с помощью баланса мощностей; Определить значения токов, протекающих в каждой ветви электрической схемы используя метод контурных токов; Определить значения токов, протекающих в каждой ветви электрической схемы используя метод узловых потенциалов; Выделить ветвь, содержащую сопротивление R2 и определить для выделенной ветви параметры эквивалентного генератора используя оставшуюся часть рассматриваемой схемы.
