Стабилизатор тока на LM317
На рисунке 1 приведены две простых схемы стабилизаторов тока. Первая схема имеет стабилизацию тока на уровне одного ампера, а вторая, с дополнительным транзистором — 3 ампера.

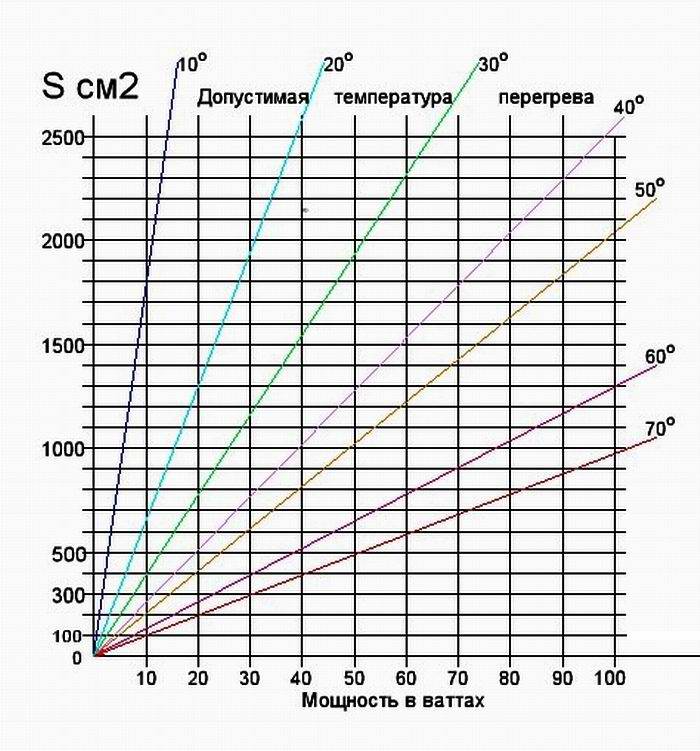

И в том и в другом случае все полупроводниковые элементы должны быть установлены на радиаторы с площадью охлаждения соответствующей мощности, выделяемой на этих элементах. Если, например, через стабилизатор с дополнительным транзистором протекает ток величиной три ампера и при этом вольтметр, подключенный к точкам 1 и 2 схемы, показывает падение напряжения четыре вольта, то общая мощность, выделяемая в виде тепла на транзисторе КТ818 и микросхеме LM317, будет равна Р = I •U; P = 3•4 = 12Вт. Площадь радиатора для отведения такой мощности можно определить по диаграмме. Транзистор и микросхему можно установить на один радиатор без прокладок.
