Назначение контактов

Клеммник

Цепь

К1

Com        Общий дискретных входов

К2

In1        Дискретный вход 1, канал 1

К3

Com        Общий дискретных входов

К4

In2        Дискретный вход 2, канал 2

К5

In3        Дискретный вход 3, канал 3

К6

Com        Общий дискретных входов

К7

In4        Дискретный вход 4, канал 4

К8

Com        Общий дискретных входов


Х1

Назначение контактов разъема Х1:

Номер контакта

Обозначение

Назначение

1

Data+

Линия Data+ интерфейса RS485

2

Data-

Линия Data - интерфейса RS485

3

Uпит.

Вход напряжения питания

4

Uпит. рез.

Вход резервного напряжения питания

5

Gnd

Общий провод для основного и резервного источников питания


АКОН»

Украина, г. Киев

ул. Лебедева-Кумача 5, оф.319

(+38044) 496-29-60

(+38067) 442-33-89

*****@***

www. akon.

Skype: wadbus


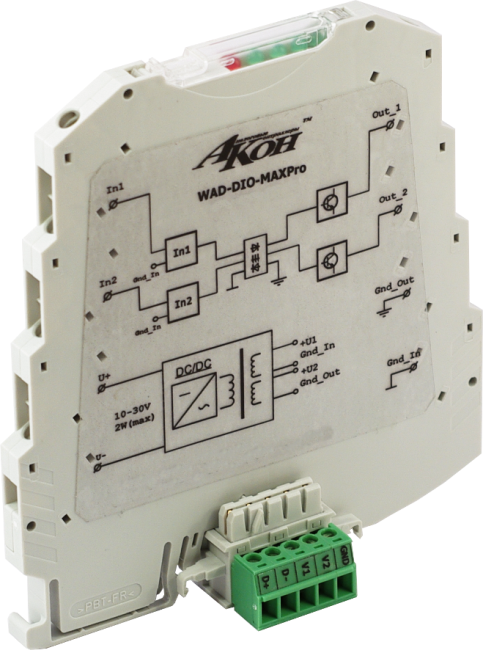

Технический паспорт

WAD-DIO-MAXPro

ТУ У 33.2-33056998-001:2009

Четырехканальный модуль дискретного ввода

Групповая гальваническая развязка

Интерфейс RS485 (Modbus RTU)

2016

Основные технические характеристики:

Модуль WAD-DIO-MAXPro ТУ У 33.2-33056998-001:2009 предназначен для дискретного ввода сигналов и передачи состояния каналов по линиям интерфейса RS485.

Количество входных каналов – 4.

Номинальный уровень «логической единицы» - ~24В (50Гц).

Диапазон допустимых входных уровней «логической единицы» - ~16..27В (50Гц).

Диапазон регулировки времени отклика – 0…5 с, шаг установки 10мс.

Подавление помехи нормального вида 50/60 Гц не менее 120 дБ.

Подавление помехи общего вида 50/60 Гц не менее 140 дБ.

Защита входа питания от другой полярности и превышения напряжения до +/-60В.

Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.

Входные цепи гальванически изолированы от выходных, питания модуля и интерфейса, интерфейс изолирован от питания, выходные цепи изолированы друг от друга. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В (Рекомендуемое - 24В).

Потребляемая мощность не более 2 Вт.

Габариты модуля 102,5х93,1х6,2 мм.

Масса 65 г.

Средний срок службы изделия - 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации:

Рабочая температура окружающего воздуха для модуля от -20 до +70 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-DIO-MAXPro                2 шт.        № 000…210771116

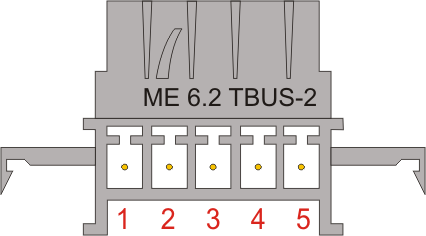

Комплект разъемов:        ME 6.2 TBUS-2        2 шт.

                       IMC 1.5/5        2 шт.

Паспорт (допускается 1 экз. на каждые 10 модулей)

Начальные настройки:

Протокол – Modbus RTU.

Адрес – 1.

Скорость обмена – 9600.

Формат фрейма – 8:n:1.

Свидетельство о приёмке:

Модуль преобразователя WAD-DIO-MAXPro соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска        11.11.2016 г.

Подпись лица ответственного за приёмку        _________________________

Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319. тел: +380 44 496‑29‑60, +380 67 442‑33‑89 *****@***, www. akon.


Нормативная база:

Модули WAD-DIO-MAXPro ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426438.011 и соответствуют требованиям ДСТУ 2465‑94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000 4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326‑1:2002.

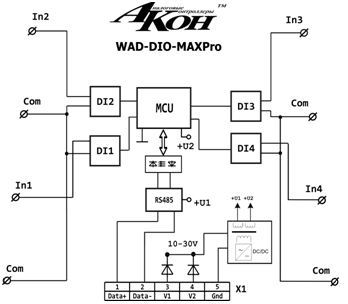

Функциональная схема модуля

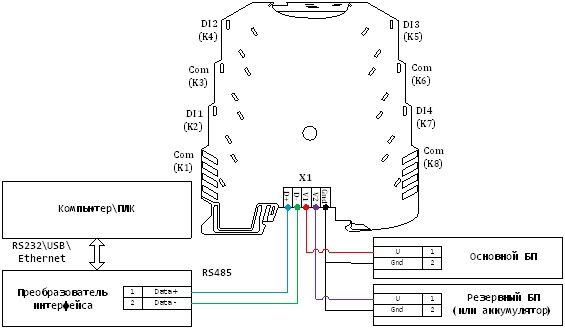

Схема подключения питания и RS485
