4.3.2.23. Раздел “Особые отметки” должен содержать несколько чистых листов для личного рода записей, которые должны быть внесены в ФО во время эксплуатации ПА или ПН.
4.3.2.24. Раздел “Сведения о списании” должен содержать меры безопасности и краткие сведения по списанию ПА или ПН, перечень составных частей, по причине неисправности которых проводилось списание.

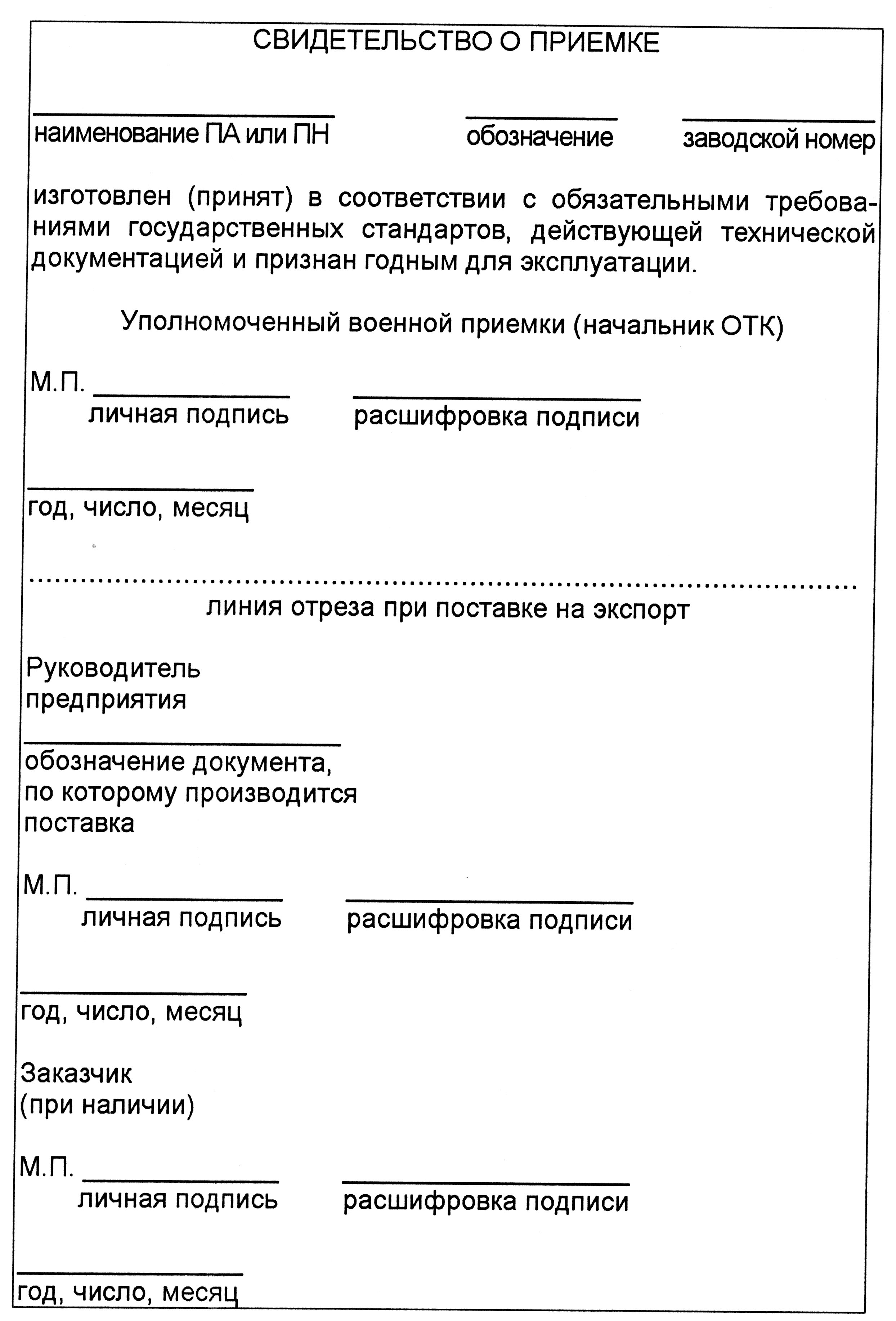

Рис. 6

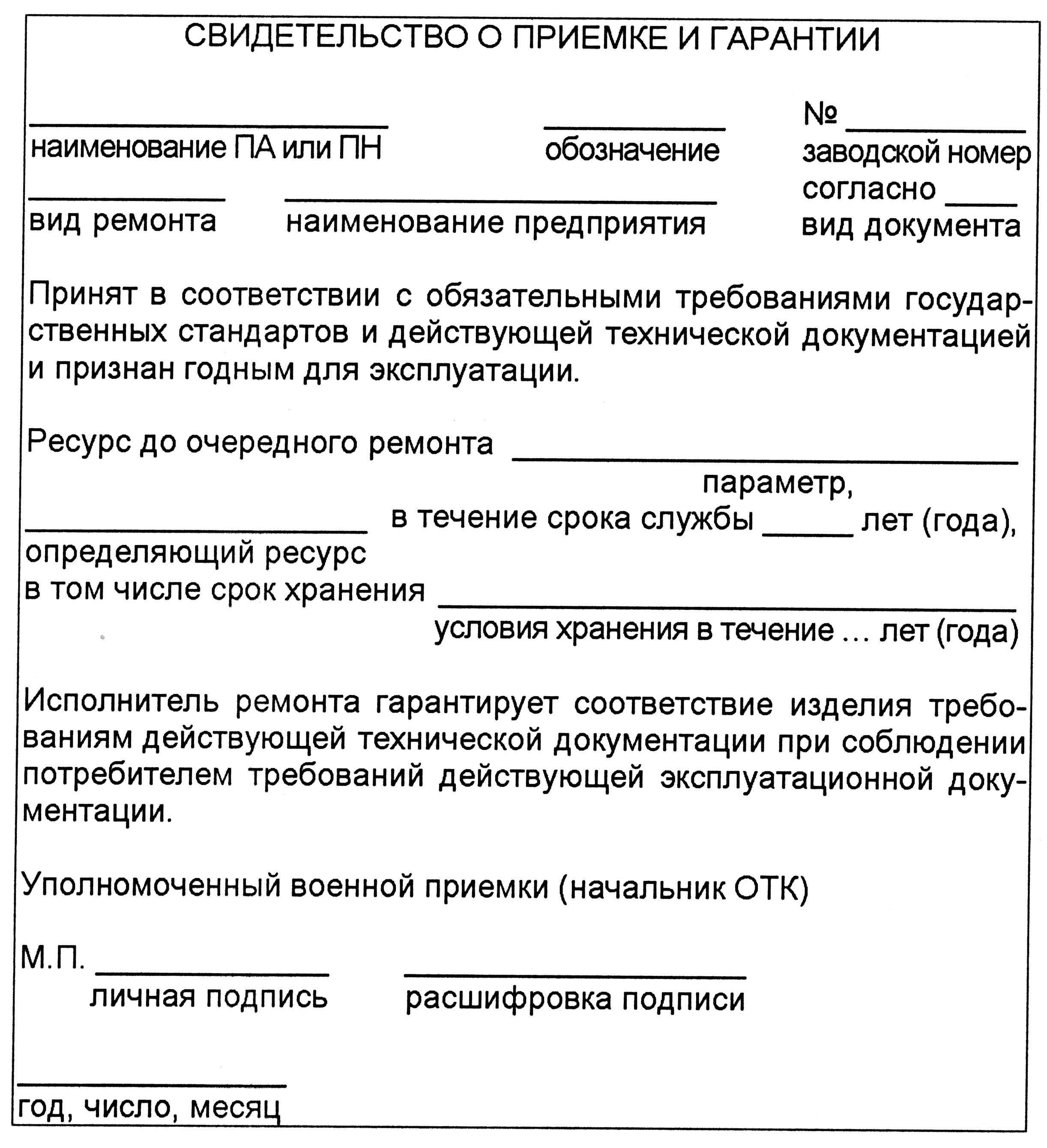

Рис. 7
4.3.2.25. Раздел “Контроль состояния ПА и ведения формуляра” должен содержать записи должностных лиц, проводивших контроль состояния ПА и правильности ведения формуляра (таблица 28).
Таблица 28
Дата | Вид контроля | Должность проверяющего ПА и ФО | Заключение и оценка проверяющего | Подпись проверяющего | Отметка об устранении замечания и подпись | |
по состоянию ПА | по ведению формуляра | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
4.3.2.26. Раздел “Перечень приложений” должен содержать перечень приложений к ФО с указанием их места нахождения (таблица 29).
Таблица 29
Номер приложения | Наименование приложения | Местонахождение приложения |
1 | 2 | 3 |
4.3.2.27. В ФО на обороте последнего листа должна быть сделана запись “Итого в формуляре пронумерованных ________ страниц”, заверенная подписью должностного лица с датой, и поставлена печать.
4.3.3. Паспорт ПА или ПН
4.3.3.1. ПС ПА или ПН должен состоять из титульного листа и из следующих разделов:
основные технические данные;
комплектность;
ресурс, сроки службы, хранения ПА или ПН и гарантии завода-изготовителя (поставщика);
сведения об упаковывании;
свидетельство о приемке;
движение ПА или ПН при эксплуатации;
ремонт и учет работы при ТО;
заметки по эксплуатации и хранению;
сведения по списанию.
4.3.3.2. Титульный лист ПС должен выполняться аналогично титульному листу ФО с наименованием “Паспорт” вместо “Формуляр” (рисунок 2).
4.3.3.3. Построение и изложение разделов ПС ПА и ПН должно соответствовать построению и изложению одноименных разделов ФО.
4.3.3.4. Раздел “Заметки по эксплуатации и хранению” должен содержать:
сведения о взаимозаменяемости с ранее изготовленными модификациями ПА и ПН;
предупреждение о необходимости пломб завода-изготовителя;
перечень мер безопасности при работе;
требования к проверке ПН перед установкой на другой ПА.
4.3.4. Каталог деталей и сборочных единиц ПА или ПН
4.3.4.1. КДС должен включать в себя титульный лист и разделы, которым предшествует введение:
схемы деления ПА или ПН на составные части;
иллюстрации и перечень сборочных единиц и деталей;
перечень деталей и сборочных единиц;
составные части собственного производства;
покупные изделия и их составные части;
алфавитный указатель.
4.3.4.2. Титульный лист КДС должен выполняться в соответствии с настоящими НПБ (аналогично п. 4.3.2.4, рис. 2).
4.3.4.3. Введение должно содержать:
назначение и состав КДС;
порядок пользования КДС;
перечень серий (по годам выпуска) и модификаций ПА или ПН, на которые выпущен КДС;
принцип и правила расположения сборочных единиц и деталей по разделам КДС;
пояснение условных обозначений, принятых в КДС.
4.3.4.4. Раздел “Схема деления ПА или ПН на составные части” должен содержать схему деления, которая должна приводиться на чертеже общего вида с указанием и обозначением составных частей.
Допускается вместо чертежа общего вида в КДС для схемы деления использовать сборочный чертеж ПА или ПН.
4.3.4.5. Раздел “Иллюстрации и перечень сборочных единиц и деталей” должен состоять из иллюстраций и перечня сборочных единиц.
4.3.4.6. На иллюстрациях должны изображаться сборочные единицы в разобранном виде в аксонометрической проекции с показом каждой сборочной единицы или детали, включенной в перечень.
4.3.4.7. Номер позиции на иллюстрациях должен проставляться с выноской к тем ПА или ПН, к которым они относятся. Не допускается выноска от одной позиции к нескольким деталям.
4.3.4.8. Деталям, не включенным в перечень, но изображение которых на иллюстрациях необходимо для показа взаимосвязи составных частей изделия, номера позиций не присваиваются, а указываются обозначения данной составной части.
4.3.4.9. Покупное изделие, сборочные единицы которого не заменяются и не ремонтируются, должны изображаться в собранном виде с присвоенным ему номером позиции.
4.3.4.10. Перечень деталей и сборочных единиц рекомендуется выполнять в виде таблицы 30.
Таблица 30
Номер рисунка | Номер позиции | Обозначение сборочной единицы или детали | Наименование сборочных единиц, деталей | Количество сборочных единиц, деталей на сборочную единицу | Сведения о возможности замены и ремонта |
1 | 2 | 3 | 4 | 5 | 6 |
4.3.4.11. Раздел “Перечень деталей и сборочных единиц” должен содержать: номер рисунка; номер позиции сборочной единицы или детали, изображенной на рисунке; обозначение сборочной единицы или детали.
Графа “Наименование сборочных единиц, деталей”, изображенных на рисунке, заполняется с применением системы отступов. Для этого в первой строке должна указываться самая крупная сборочная единица, а затем перечисляются входящие в нее детали.
Пример.
Наименование
1 2 3 4 5 4 6 7
Составная часть
Крепежные детали
Сборочные единицы составной части
Крепежные детали сборочной единицы
Более мелкое деление
Крепежные детали
И т. д.
4.3.4.12. Раздел “Составные части собственного производства” должен содержать сведения о сборочных единицах и деталях, изготовленных заводом-изготовителем ПА или ПН и другими изготовителями в виде запасных частей.
4.3.4.13. Раздел “Покупные изделия и их составные части” должен содержать сведения о сборочных единицах и деталях, которые не изготавливает завод-изготовитель ПА или ПН.
4.3.4.14. Сведения о запасных частях в разделах должны излагаться в виде таблицы 31.
Таблица 31
Обозначение запасной части | Код продукции | Наименование запасной части | Применяемость | Количество деталей в изделии, шт. | Норма расхода | Примечание |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
В каждом разделе запасные части располагают в порядке, аналогичном записи в спецификации. Номенклатуру запасных частей записывают только один раз.
В графе условными знаками рекомендуется отмечать:
детали разового применения (прокладки, шайбы, пружины и т. п.) – ДР;
детали, подлежащие замене по ресурсу (сроку службы), – ДЗ;
восстанавливаемые детали, нормируемое количество расхода которых является нормой замены, – ДВ.
4.3.5. Нормы расхода материалов (НМ)
4.3.5.1. За основной норматив потребности в материалах должна приниматься норма их расхода на срок службы одного ПА или ПН, исчисляемый наработкой (в часах, циклах, километрах, календарном времени и т. п.).
4.3.5.2. Титульный лист НМ должен выполняться в соответствии с требованиями ГОСТ 2.105. Дополнительно в нем следует указывать, на какой период эксплуатации и на какое количество ПА или ПН рассчитаны НМ.
Материалы в НМ должны включаться в последовательности, как они записаны в спецификации ПА или ПН. Допускается в НМ записывать наряду с материалами также крепежные изделия: шплинты, шурупы, гвозди, заклепки и т. п. (таблица 32).
Таблица 32
Код ОКП | Наименование материала | Характеристика материала | Норма расхода, единица измерения | Примечание | |
Марка (артикул), обозначение нормативного документа (ГОСТ, ТУ) | Сортамент (размер), обозначение нормативного документа (ГОСТ, ТУ) | ||||
1 | 2 | 3 | 4 | 5 | 6 |
4.3.6. Ведомости ЗИП на ПА или ПН
4.3.6.1. ЗИ должна состоять из разделов:
запасные части;
инструмент;
принадлежности;
материалы.
Допускается указанные разделы выполнять в виде самостоятельных документов (ведомостей).
4.3.6.2. Титульный лист ЗИ должен выполняться в соответствии с настоящими НПБ.
4.3.6.3. Раздел “Запасные части” необходимо выполнять в виде таблицы 33.
Таблица 33
Обозначение запасной части | Код продукции | Наименование запасной части | Место укладки | Применяемость | Количество в изделии, шт. | Количество в комплекте, шт. | Примечание |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Номенклатура запасных частей должна излагаться в порядке, принятом для НЗЧ.
4.3.6.4. Разделы “Инструмент”, “Принадлежности”, “Материалы” должны выполняться в виде таблицы 34.
|
