Раздел 2. Схема планировочной организации земельного участка
Характеристика земельного участка и транспортные коммуникацииОбъект проектирования – действующий полигон ТБО «Малинки» (эксплуатирующее предприятие ) - объект размещения отходов производства и потребления, расположен в 18 км к юго-западу от г. Подольска, в 15 км к западу от г. Климовска, в 10 км от г. Троицка, в 40 км на юго – юго – запад от г. Москвы, вблизи д. Чириково с/п Краснопахорское.
Полигон граничит с севера и востока с лесным массивом, с юга - с сельхозземлями агротехнологии», с запада – с территорией мусоросортировочного комплекса .
Географические координаты полигона 55°22′57N - 37°17′59E.

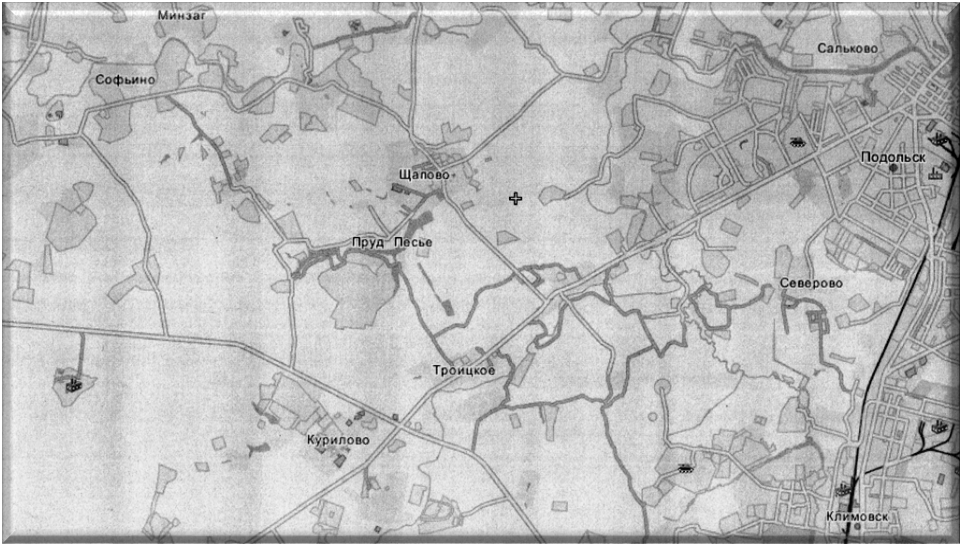

Обзорная схема
Полигон расположен на высокой водораздельной поверхности Московско – Окской равнины. Рельеф участка спокойный, абсолютные отметки изменяются в пределах 192…197 м.
Геологическое строение территории характеризуется отложениями каменноугольного, юрского и четвертичного возраста.
Каменноугольные отложения представлены подольской и мячковской свитой московского яруса. Вскрытая мощность составляет 34 м.
Юрская система представлена волжскими песками и глинами. Мощность глин изменяется от 3,4 до 11,7 м.
Четвертичные отложения представлены ледниковыми отложениями донскою горизонта, водно – ледниковыми отложениями времени отступления московского ледника и нерасчлененным комплексом субаэральных образований и делювиально – солифлюкционных отложений.
По литологическому составу четвертичные отложения представлены, в основном, суглинками. Консистенция суглинков изменяется от мягкопластичной до полутвердой, коэффициент фильтрации – 10-6-10-7 см/с.
Территория полигона приурочена к бассейну р. Пахры и расположена на высоком водоразделе р. Пахры и ее притока р. Мочи.
Ближайшие водотоки (pеки Страдань, Лубянка, Товарищево) протекают в 1,5 км от полигона и более.
Земельный участок – территория полигона имеет 2 функциональные зоны – административно – хозяйственную и производственную.
На административно – хозяйственной зоне расположены мобильные здания и сооружения: административно – бытовые и гаражно – складские помещения.
Производственная зона представляет собой насыпной холм техногенного грунта, зона в плане имеет клиновидное очертание, ориентированное в направлении ССВ – ЮЮЗ с участком складирования длиной 602 м и шириной, в северной части, до 214 м.
В июне 2012 года провела топо - геодезические исследования на полигоне ТБО «Малинки» в ходе которых было установлено, что насыпной холм имеет высотные отметки в северо – западной части до 229 м при подножьи – 196,7; в юго – восточной части – высотные отметки, соответственно, 218,5 и 200,0.
Нижняя часть насыпного холма имеет фрагментарное задернение.
Территория производственной зоны огорожена сетчатым забором с северной, восточной, южной и юго-западной стороны с примыканием на западе и севере участка к существующим подъездным технологическим дорогам. Высота ограждения 1,8 м.
План участка в границах землеотвода
Доставка отходов на полигон производится по Московской Малой кольцевой автодороге (по федеральной классификации – трасса А-107).
По территории проложена сеть технологических дорог.
В настоящее время в северной и северо-восточной части полигона в основании откоса по верху существующей дамбы обвалования построена грунтовая дорога шириной 4 м и протяженностью 457 м.
У западного склона насыпи существует подъездная дорога из ж/б плит, шириной 0,6 м, протяженностью 352 м.
Сооружен въездной пандус с твердым покрытием, примыкающий к дороге из ж/б плит. Пандус обеспечивает въезд и съезд транспорта с насыпного холма. Дороги относятся по классу к технологических (СНиП 2.05.07-91), категории V. Поперечный профиль – двухскатный, с необходимым уклоном для водоотвода по проезжей части и по обочинам. Ширина проезжей части 6 м, обочины по 1,0 м. Максимальный уклон заложения пандуса составляет 1:10. Пандус располагается в южной и центральной части насыпи, направление въезда с С на Ю с разворотом в южной части насыпи в направлении С-СВ. Протяженность пандуса 521 м.
Планировочная организация земельного участка
Полигон ТБО «Малинки» предназначен для размещения (захоронения) твердых отходов 4 и 5 классов опасности.
Территория полигона зонирована: административно – хозяйственная зона (АХЗ) площадью около 0,72 га (включая внутренние подъездные дороги), расположенная в северо – западной части территории; производственная зона складирования – на остальной части территории площадью 7,9 га.
Административно – хозяйственная зона обеспечена всеми необходимыми зданиями и сооружениями, а также оборудованы места временного накопления собственных промышленных и бытовых отходов.
На въезде на полигон установлен шлагбаум и, с правой стороны от въезда, располагается здание КПП.
От КПП до северной границы производственной зоны проложена асфальтированная подъездная дорога длиной 800 м и шириной 6 м. Со стороны выезда автотранспорта с производственной зоны имеется бетонированная дезинфекционная ванна размером 12 Ч 3 м, заполненная опилками с раствором хлорной извести.
На территории административно – хозяйственной зоны расположены административно – бытовой корпус (АБК), мастерские по обслуживанию технологической техники, эстакада для ремонта машин, площадка для заправки бульдозеров и экскаваторов из емкости топлива на 10 тонн, закрытый склад хранения ГСМ, открытая площадка для хранения автотранспортной техники.
АБК - 2-х этажное здание общей площадью 150 м2. На 1-ом этаже оборудованы санитарно - бытовые помещения (раздевалки, душевые, сушилка спецодежды), на 2-ом этаже - служебные кабинеты.
Северо – западнее АХЗ имеется противопожарный пруд.
По северной и восточной границе производственной зоны отсыпана ограничительная дамба из суглинистых грунтов протяженностью 457 м.
К 2010 году была завершена модернизация АХЗ. Планировка административно – хозяйственной зоны представлена на рис. 1
Вновь разработанные проектные и технологические решения по дозагрузке и рекультивации полигона ТБО «Малинки» направлены на продление срока эксплуатации полигона.

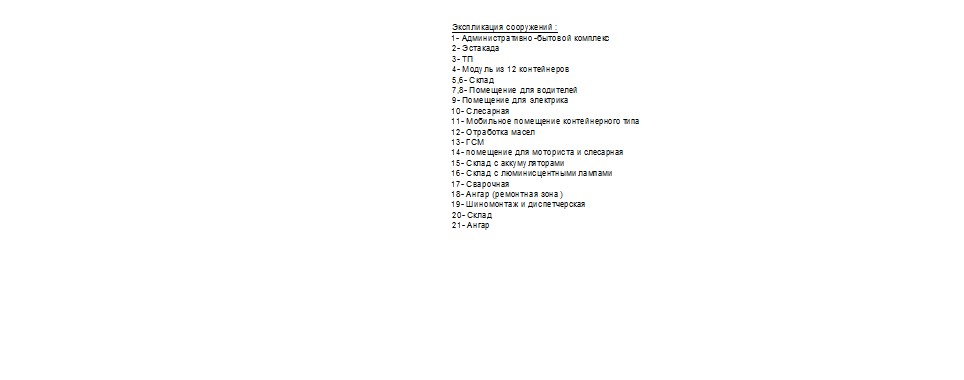

Рис.1.Планировка административно – хозяйственной зоны
Основные положения заключаются в следующем:
- вертикальная перепланировка участков складирования с организацией внешних откосов с заложением не более, чем 1 : 2; реконструкция существующей технологической дороги в направлении ССЗ – Ю от въезда на участки складирования; организация террасированного склона; организация слабонаклонного (0…10 %) профиля верхней площадки в сторону подъездной технологической дороги; формирование многослойного финального перекрытия полигона при завершении технического этапа рекультивации и устройство пластового дренажа биогаза.
Перепланировка профиля насыпного холма проводится с целью приведения отработанных площадей поверхности насыпного холма, относительно ранее принятых проектных решений, в соответствие с проектом «Дозагрузка и рекультивация полигона ТБО «Малинки».
Территория производственной зоны имеет в плане клиновидное очертание, ориентированное в направлении ССВ – ЮЮЗ, что и определяет конфигурацию насыпного холма тела полигона: наиболее высокие отметки в северной части территории, при максимальной ширине основания, и понижение отметок в направлении ССВ - ЮЮЗ.
Наивысшей отметкой формируемого насыпного холма является северная часть верхней площадки на период завершения технического этапа рекультивации – 240 м. Северный склон насыпного холма разноуклонный с откосами от 1 : 4,5 (на отметках 211, 219 и 227 м) до 1 : 2 (на остальных участках склона).
От отметки верхней площадки 240 м в направлении ССВ – ЮЮЗ формируется «хребет» насыпного холма с понижением отметок до 200 м. При этом, на участках уклоны изменяются (по направлению движения) - 1 : 10; 1 : 3,75; 1 : 40; 1 : 6,5; 1 : 9. На протяженных участках рельеф пологий.
Технологическая дорога прокладывается по существующему участку пандуса въезда в направлении ССЗ – Ю. Высотная отметка на въезде - 197,2 м.
Дорожное полотно прокладывается по западному склону насыпного холма с развитием, по мере подъема при складировании отходов по высотной схеме, от отметки въезда 197,2 м и до отметки 225 м (уклон 10 %). На отметке 225 м дорога поворачивает влево в пределах горизонтальной площадки общей площадью 1220 м2.
Ширина дороги – 6 м, однополосная. Обочины справа и слева от дороги шириной по 1,0 м.
С отметки 225 м дорога поднимается по восточному склону насыпного холма в направлении на СВ до верхней площадки с отметкой 235 м.
Верхняя площадка на отметке 235 м имеет горизонтальный участок площадью 570 м2, в направлении ЮЮЗ – ССВ верхняя площадка идет на подъем (10 %) к отметке 240 м. На отметке 240 м верхняя площадка имеет горизонтальный участок площадью 1800 м2.
Длина технологической дороги от въезда до верхней площадки составляет 400 м.
План производственной зоны на этапе окончания эксплуатации полигона представлен рис.2.
Рис.2. План производственной зоны на этапе окончания эксплуатации полигона
Таким образом, при завершении эксплуатации полигона формируется насыпной холм техногенного грунта.
На следующем этапе проведения работ, поверхность насыпного холма перекрывают многослойным финальным перекрытием.
|
