Гибкий пробоотборный зонд

  ГИБКИЙ ПРОБООТБОРНЫЙ ЗОНД

Рис.1.  Рабочая площадка и размещение измерительных портов для гибких зондов в дымовых трубах ТЭС (Методика выполнения измерений  с использованием газоанализаторов с электрохимическими датчиками. МВИ. МН 1003-2017.  Концентрации азота оксида, азота диоксида, азота оксидов ( азота оксида, азота диоксида) в пересчете на азота диоксид,  углерода оксида, серы диоксида, кислорода в выбросах от стационарных источников, ГОСТ Р ЕН 15259-2015, ГОСТ Р ИСО 10396-2012, СТБ 17.08.05-02-2016 и СТБ 17.08.05-03-2016):

1-измерительные плоскости (измерительное сечение находится на высотах 20 – 130м);

ДL - расстояние между измерительными плоскостями

  (100 - 400мм);

2- точки отбора пробы;

3- линии отбора пробы (длина от 1 до 15м);

А, Б, В, Г - измерительные порты;

4–светофорная площадка; 5- труба.

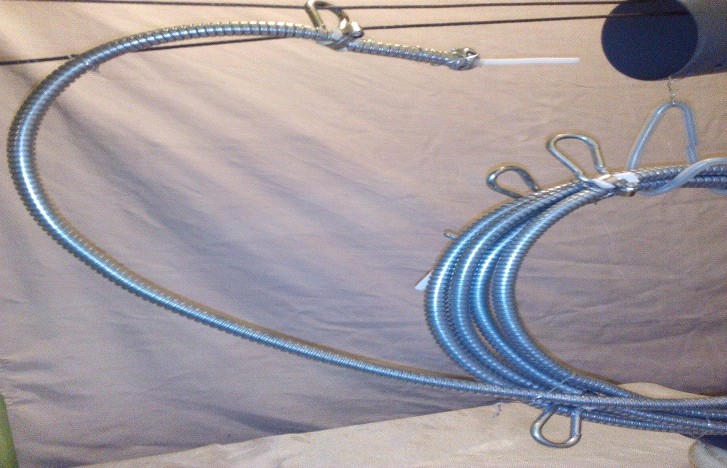

Рис.2. Гибкий зонд перед вводом в измерительное

сечение дымовой или вентиляционной трубы, газохода или воздуховода.

  Основные технические характеристики

Наименование параметра	Значение
Длина зонда, м	От 2 до 16
Температура анализируемых газов, °С	От - 40 до + 250
Вес, кг	Не более 2

  Гибкие зонды могут получить распространение в СНГ и западных странах.

Обращайтесь

ЕМЕЛЬЯНЧИКОВ В. И  E-mail:  *****@***com; тел:  [phone].
