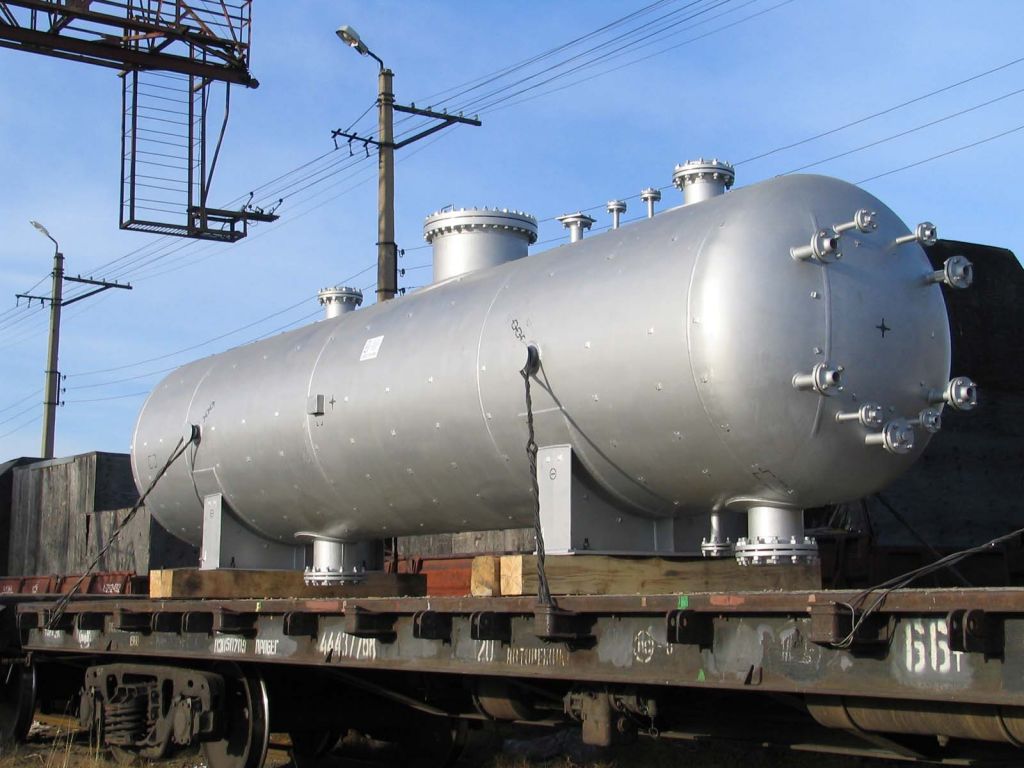

Газосепараторы сетчатые (ГС) применяются в промышленных установках подготовки газа для: транспортирования, подземных хранилищ газа, а также на нефти-газоперерабатывающих предприятиях. Газосепараторы сетчатые предназначенные для проведения финишной очистки природного, нефтяного и попутного газа от жидкости. Конструктивно ГС делятся на два типа: I тип –цилиндрические вертикальные с корпусным фланцевым разъёмом, D 600-800мм., Р - 1,6-8,8МПа.
II тип - цилиндрические вертикальные цельно - варённые, D-1200мм., Р - 6,3МПа; D-1600мм., Р - 0,6-4,0МПа; D-2000мм., Р-1,0-2,5МПа.
Таблица значений материального исполнения ГС.
№ | Обозначение | Марка стали | Минимальная температура стенки аппарата (С0) | Максимальная температура стенки аппарата (С0) |
1 | 09Г2С-6 | -30 | +180 | |
2 | 09Г2С-8 | -60 | +180 |
Условное обозначение ГС (пример)
ГС-1-2,0-2000-2-И-Т ГС - газосепаратор сетчатый, 1-тип сепаратора, 2.0 –давление МПа, 2000- диаметр мм., 2-материальное исполнение, И - выполнен с креплениями для теплоизоляции, Т-термообработаный.
Основные технические характеристики ГС.
№ | Обозначение | Производительность по газу мз/час | Объем, (мі) | Давление (МПа) | Диаметр, | Масса (кг) |
1 | ГС1-2,5-600-1(2) | 10210 | 0,8 | 2,5 | 600 | 860 |
2 | ГС1-4,0-600-1(2) | 13580 | 4,0 | 1150 | ||
3 | ГС1-6,0-600-1(2) | 16155 | 6,0 | 1530 | ||
4 | ГС1-8,8-600-1(2) | 16530 | 6,0 | 2100 | ||
5 | ГС1-1,6-800-1(2) | 16530 | 1,6 | 1,6 | 800 | 1150 |
6 | ГС1-2,5-800-1(2) | 18145 | 2,5 | 1300 | ||
7 | ГС1-4,0-800-1(2) | 24140 | 4,0 | 1800 | ||
8 | ГС1-6,3-800-1(2) | 28715 | 6,3 | 2900 | ||
9 | ГС1-8,8-800-1(2) | 29380 | 8,8 | 4000 | ||
10 | ГС1-1,0-1200-1(2) | 29380 | 4,0 | 1,0 | 1200 | 1900 |
11 | ГС1-1,6-1200-1(2) | 29380 | 1,6 | 2200 | ||
12 | ГС1-2,5-1200-1(2) | 40795 | 2,5 | 2850 | ||
13 | ГС1-4,0-1200-1(2) | 64555 | 4,0 | 3400 | ||
14 | ГС2-6,3-1200-1(2) | 66055 | 4,0 | 6,3 | 1200 | 5200 |
15 | ГС2-8,8-1200-1(2) | 29380 | 8,8 | 7400 | ||
16 | ГС2-0,6-1600-1(2) | 34670 | 8,0 | 0,6 | 1600 | 1900 |
17 | ГС2-1,0-1600-1(2) | 51150 | 1,0 | 3100 | ||
18 | ГС2-1,6-1600-1(2) | 72540 | 1,6 | 3400 | ||
19 | ГС2-2,5-1600-1(2) | 96515 | 2,5 | 4750 | ||
20 | ГС2-4,0-1600-1(2) | 114805 | 4,0 | 6200 | ||
21 | ГС2-6,3-1600-1(2) | 54170 | 6,3 | 10080 | ||
22 | ГС2-1,0-2000-1(2) | 79920 | 16,0 | 1,0 | 2000 | 4950 |
23 | ГС2-1,6-2000-1(2) | 113335 | 1,6 | 5600 | ||
24 | ГС2-2,5-2000-1(2) | 150795 | 2,5 | 8100 | ||
25 | ГС2-4,0-2000-1(2) | 64555 | 4,0 | 11100 |
