Аэрогели (от лат. aer – воздух и gelatus – замороженный) – класс материалов, представляющих собой гель, в котором жидкая фаза полностью замещена газообразной. Такие материалы обладают рекордно низкой плотностью и демонстрируют ряд уникальных свойств: твёрдость, прозрачность, жаропрочность, чрезвычайно низкую теплопроводность и т. д. Распространены аэрогели на основе аморфного диоксида кремния, глинозёмов, а также оксидов хрома и олова. В начале 1990-х получены первые образцы аэрогеля на основе углерода.

На ощупь аэрогели напоминают легкую, но твердую пену, что-то вроде пенопласта. При сильной нагрузке аэрогель трескается, но в целом это весьма прочный материал – образец аэрогеля может выдержать нагрузку в 2000 раз больше собственного веса. Аэрогели, в особенности кварцевые – хорошие теплоизоляторы. Они также очень гигроскопичны.

По внешнему виду аэрогели полупрозрачны. За счёт релеевского рассеяния света на древовидных структурах они выглядят голубоватыми в отражённом свете и светло-жёлтыми в проходящем.

Углеродные нанотрубки (тубелены) – это протяжённые цилиндрические структуры диаметром от одного до нескольких десятков нанометров и длиной до нескольких сантиметров, состоящие из одной или нескольких свёрнутых в трубку гексагональных графитовых плоскостей и заканчивающиеся обычно полусферической головкой, которая может рассматриваться как половина молекулы фуллерена.

Структура нанотрубок

Идеальная нанотрубка представляет собой свёрнутую в цилиндр графитовую плоскость, то есть поверхность, выложенную правильными шестиугольниками, в вершинах которых расположены атомы углерода. Результат такой операции зависит от угла ориентации графитовой плоскости относительно оси нанотрубки. Угол ориентации, в свою очередь, задаёт хиральность нанотрубки, которая определяет, в частности, её электрические характеристики.

НЕ нашли? Не то? Что вы ищете?

Хиральность нанотрубок обозначается набором символов (m, n), указывающих координаты шестиугольника, который в результате сворачивания плоскости должен совпадать с шестиугольником, находящимся в начале координат.

Другой способ обозначения хиральности состоит в указании угла б между направлением сворачивания нанотрубки и направлением, в котором соседние шестиугольники имеют общую сторону. Однако в этом случае для полного описания геометрии нанотрубки необходимо указать её диаметр. Индексы хиральности однослойной нанотрубки (m, n) однозначным образом определяют её диаметр D. Указанная связь имеет следующий вид:

(1)

где d0 = 0,142 нм — расстояние между соседними атомами углерода в графитовой плоскости. Связь между индексами хиральности (m, n) и углом б даётся соотношением:

(2)

Среди различных возможных направлений сворачивания нанотрубок выделяются те, для которых совмещение шестиугольника (m, n) с началом координат не требует искажения его структуры. Этим направлениям соответствуют, в частности, углы б=0 (armchair конфигурация) и б=30° (zigzag конфигурация). Указанные конфигурации отвечают хиральностям (m, 0) и (2n, n) соответственно.

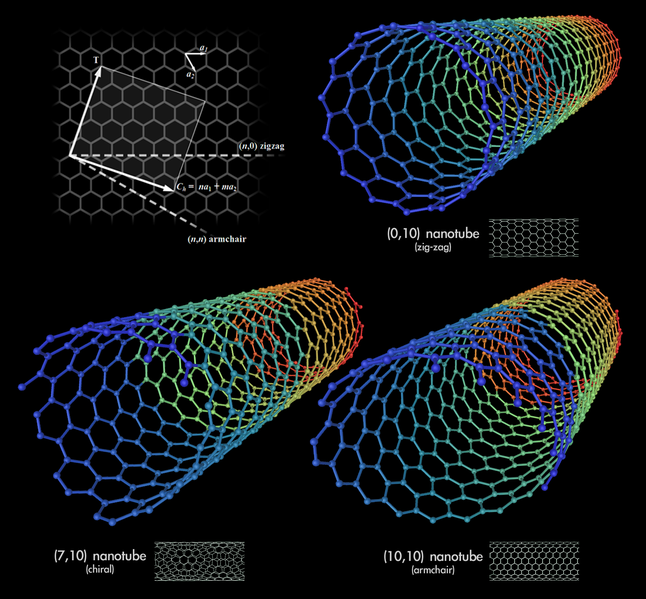

Рисунок 1 – Виды нанотрубок.

Вопросы для самоконтроля

1 Что такое нанотрубка?

2 Какие виды нанотрубок вы знаете? В чем их отличие?

3 Что такое аэрогель? Какие виды аэрогелей существуют?

4 Что такое монокристалл?

3 ПРАКТИЧЕСКИЕ занятия

Практические занятия – одна из форм учебного занятия, направленная на развитие самостоятельности студентов и приобретение умений и навыков.

Практические занятия должны способствовать углубленному изучению наиболее сложных вопросов дисциплины и служат основной формой подведения итогов самостоятельной работы студентов. Именно на этих занятиях студенты учатся грамотно излагать проблемы и свободно высказывать свои мысли и суждения, рассматривают ситуации, способствующие развитию профессиональной компетентности. Всё это помогает приобрести навыки и умения, необходимые современному специалисту.

Практическое занятие 1. Химическое осаждение из газовой среды.

Цель занятия. Изучить принципы и методы химического осаждения из газовой среды. Обсудить основные достоинства и недостатки каждого метода.
