РУКОВОДСТВО ПО УСТАНОВКЕ
пневматических упоров капота для автомобиля HYUNDAI SOLARIS
ВНИМАНИЕ! ПЕРЕД УСТАНОВКОЙ АМОРТИЗАТОРА НЕСКОЛЬКО РАЗ ПРОКАЧАЙТЕ ЕГО. Для этого один конец амортизатора уприте в пол, и всем телом надавите на другой конец, чтобы шток до конца вошёл в цилиндр. Повторите операцию несколько раз.
Установите автомобиль на ровную горизонтальную площадку. Откройте капот и зафиксируйте его штатным упором. Установите шаровые упоры крепления амортизаторов в кронштейны капота и затяните крепление с помощью двух ключей S13.

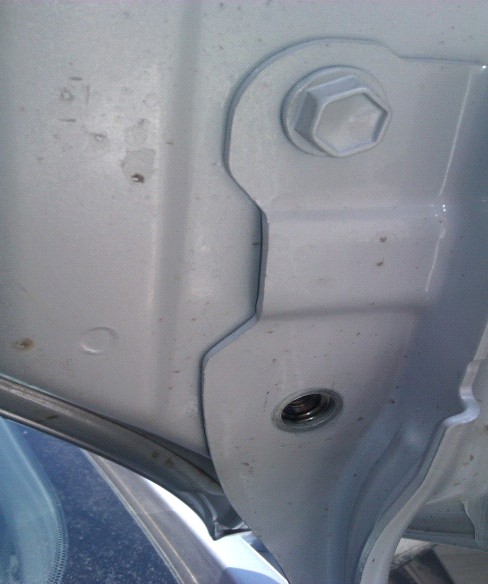

Выкрутите ближний к лобовому стеклу болт крепления капота к петле с левой стороны.

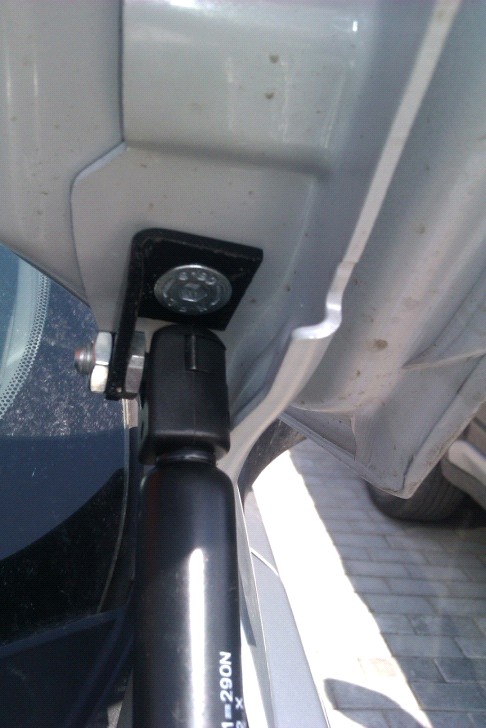

Вставьте газовый амортизатор на шаровый упор до щелчка, а затем закрепите кронштейн на петле капота с помощью винта М8 из установочного комплекта и шестигранника, как это показано на рисунке. При этом амортизатор не должен касаться креплением ребра капота.

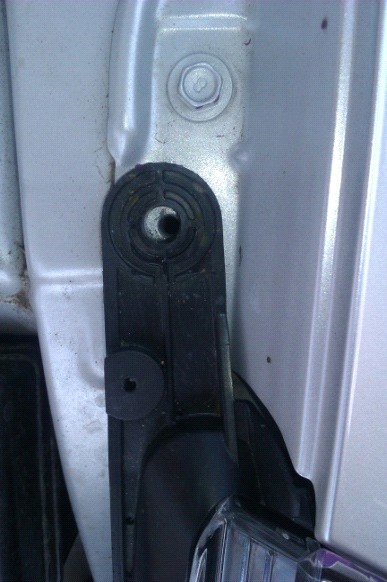

Выверните винт верхнего крепления левой фары. Установите нижний левый кронштейн с помощью винта М6 из комплекта и шестигранника, как это показано на рисунке.

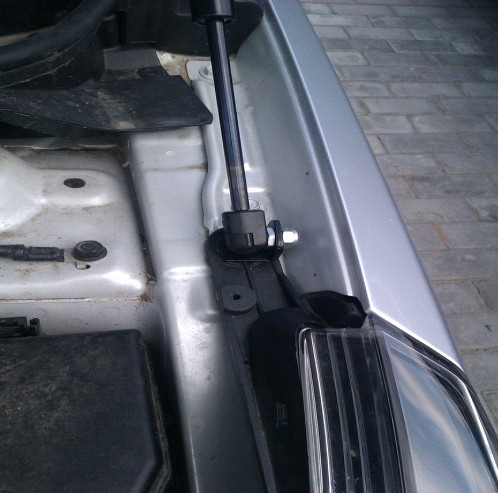

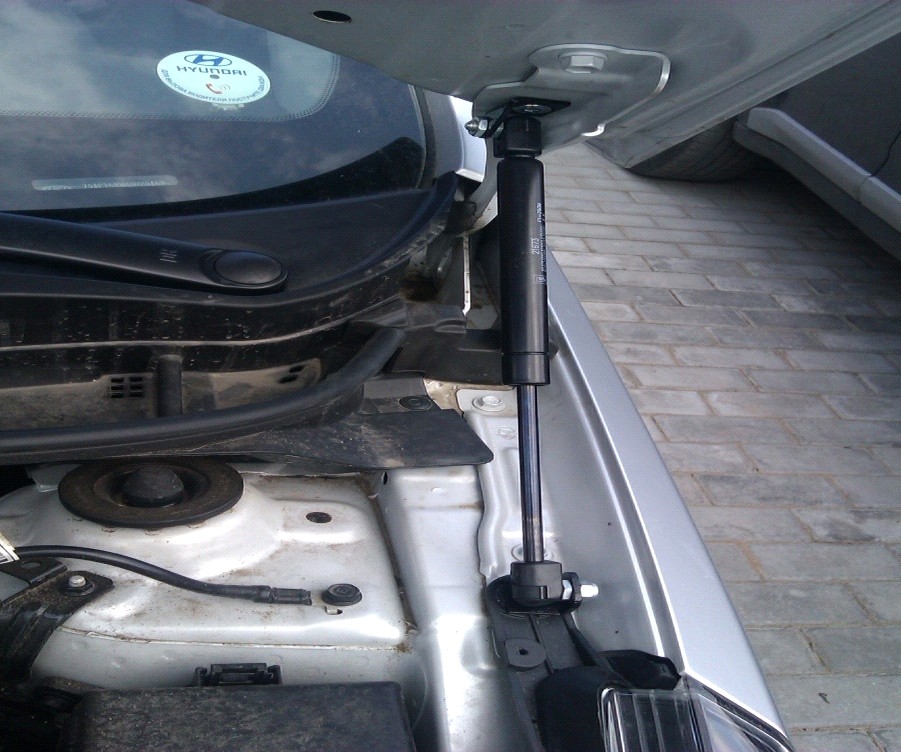

Установите в кронштейн шаровый упор амортизатора и с помощью двух ключей закрепите его гайкой из комплекта. Вставьте газовый амортизатор со стороны штока на шаровый упор до щелчка, как это показано на рисунке. Удерживая капот, уберите штатный упор в транспортное положение. Произведите установку правого газового амортизатора аналогично левому. Убедитесь, что все соединения хорошо затянуты Аккуратно и плавно опустите капот. Если капот закрылся, значит амортизатор установлен правильно. Если нет, проверьте правильность выполнения Вами пп.3 – 10.
