Стандартный подъем для секционных ворот

Ворота со стандартным подъемом изготавливаются с двумя радиусами изгибов направляющих: 305 и 381 мм. Изгиб с радиусом 381 мм применяется при притолоке более 400 мм, а с радиусом 305 мм - при притолоке от 350 до 400 мм.

Характеристики:

Ширина проема ворот В: до 7 м; Высота проема H: до 9,7 м; Максимальная масса полотна: до 870 кг; Размеры притолоки h: от 350 до 600 мм.

Преимущества:

Низкая стоимость относительно других типов подъема; Стабильность работы в связи со сравнительно небольшой нагрузкой на пружины.

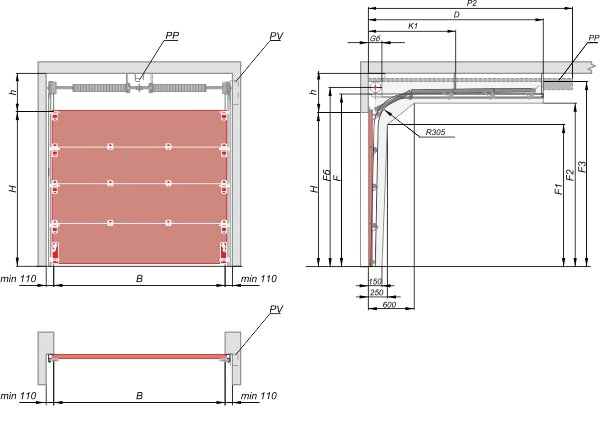

Параметр	Наименование	Расчетная формула
H, мм	Высота проема	1000≤H<9750
h, мм	Высота притолоки	R381	419<h≤600
R305	350<h≤419
B, мм	Ширина проема	1000≤B<7000
F, мм	Высота вертикальных направляющих	R381	F = H+235
R305	F = H+165
Fb, мм	Высота оси вала и барабана	Fb=F+ (80...156), если Н>5500, то Fb=F+156
F1, мм	Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими	F-400
F2, мм	Размер, ограничивающий рабочую зону ворот под горизонтальными направляющими	F-120
F3, мм	Размер, ограничивающий рабочую зону ворот (без привода или с осевым приводом)	F+150
D, мм	Длина горизонтальных направляющих	H+275
K1, мм	Координата промежуточной точки крепления направляющих к потолку	D/2
Db, мм	Максимально возможный размер рабочей зоны торсионного механизма	245
PV, мм	Зона расположения осевого привода на вал	240 (Зависит от модели привода)
PР, мм	Зона расположения потолочного электропривода	40 (Зависит от модели привода)
