Методические указания к лабораторной работе 13м (Лр13м) и контрольной работе №3м (Кр.3м) по дисциплине «Системы моделирования» (стр. 5 )

Значения напряжений для номинальной толщины записываются без округления  из-за необходимости использовать их точные значения при построении областей пониженных, средних и повышенных напряжений.

Приложение 2.  Пример оформления отчета по П.2.

Скриншоты графического изображения окончательных результатов расчета в недеформированном состоянии для всех видов напряжения (не показаны).

Напоминание преподавателя:  здесь и в дальнейшем следить за тем, чтобы читались цифры на шкалах при увеличении масштаба документа.

2. Верхние и нижние значения  напряжений при толщине пластины  0.14 см.

Напр. по X Н/см2	Напр. по Y Н/см2	Касательн Н/см2	1-ое главное напр. Н/см2	2-ое главное напр. Н/см2	Эквивалентное напр. Н/см2
верхнее	25426,62	24570,37	10237,40	29085,36	4894,49	28430,77
нижнее	-21843,43	-5306,61	-3659,96	-3855,09	-23294,96	414.24

3.Предварительный анализ результатов вычислительного эксперимента - значений напряжений и перемещений  (не помещен).

4.Определение областей с пониженными напряжениями.

Пониженные значения напряжений считаем в диапазоне  [–4000; 6000].

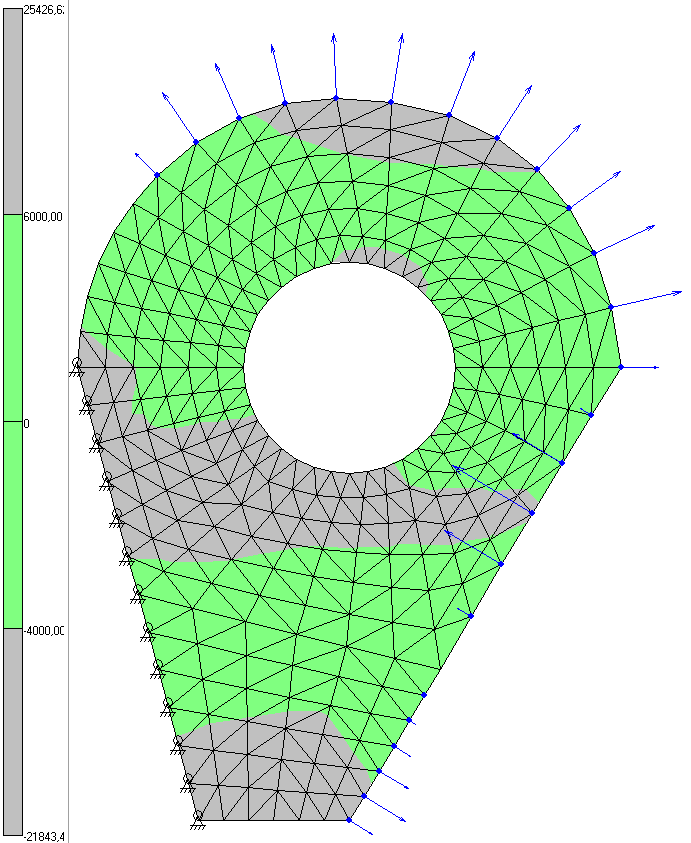

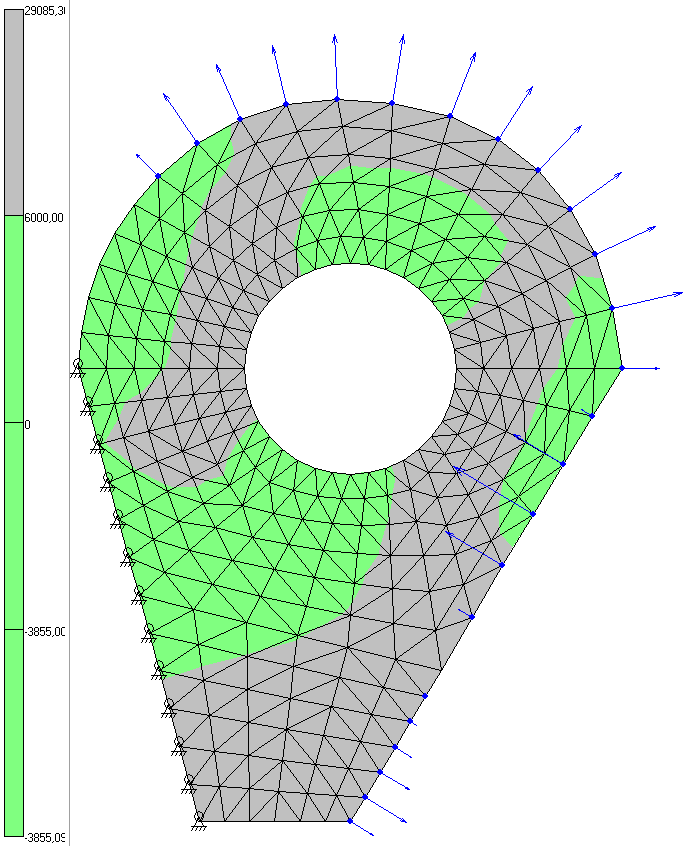

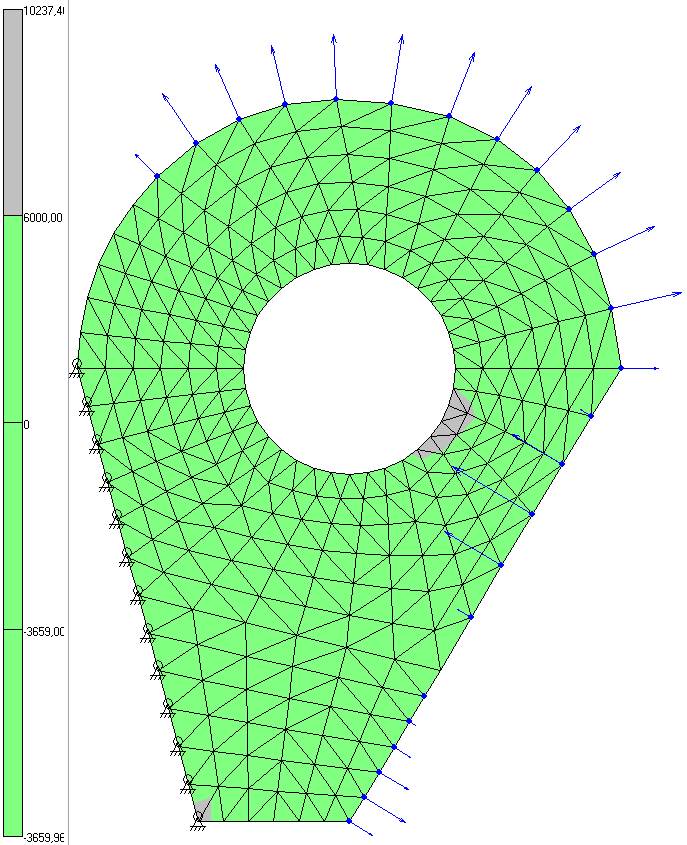

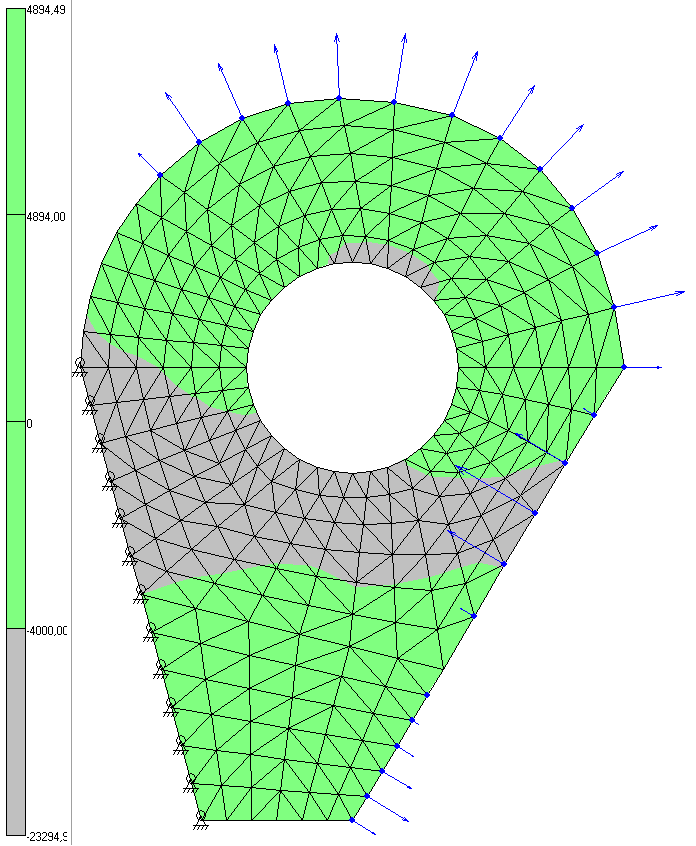

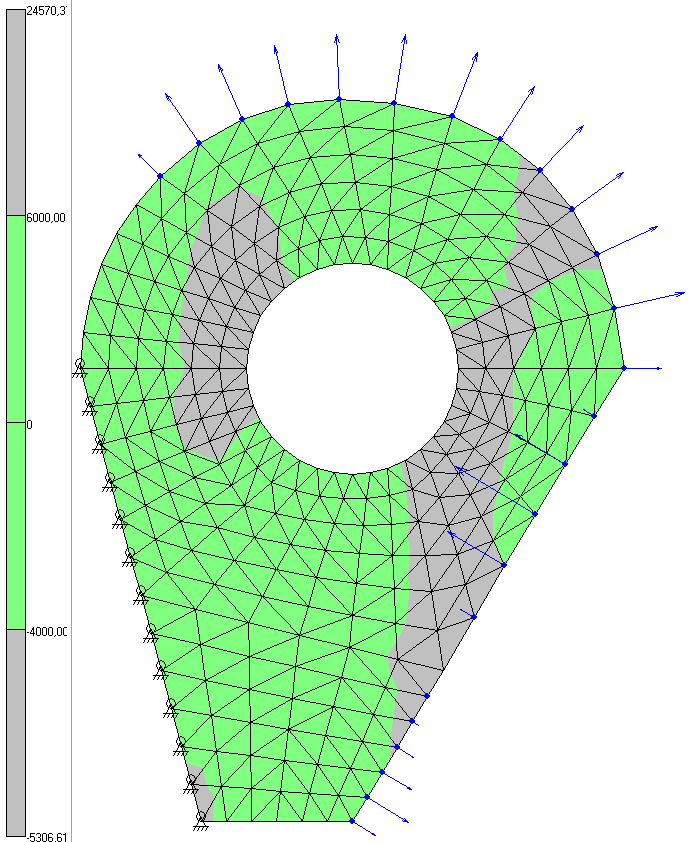

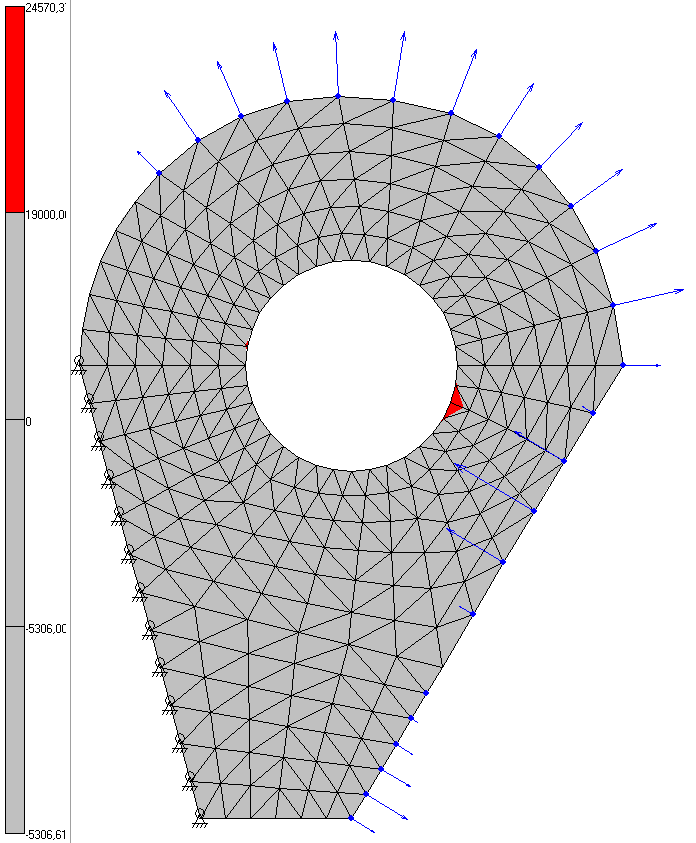

Зелёным цветом обозначены области с пониженными значениями напряжений.

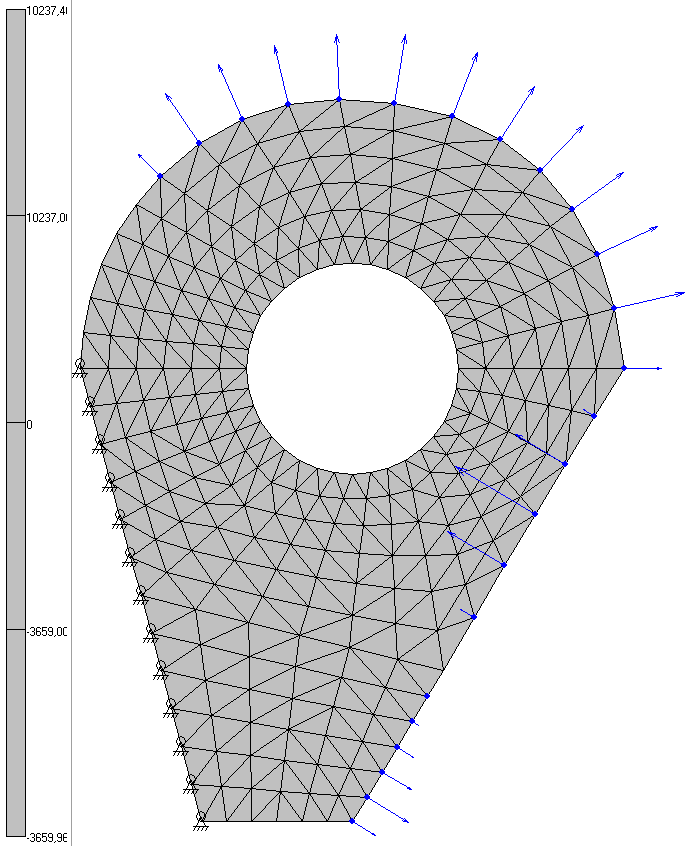

Напряжение по Х	Напряжение по У
Касательное напряжение	1-ое главное напряжение
2-ое главное напряжение	Эквивалентное напряжение

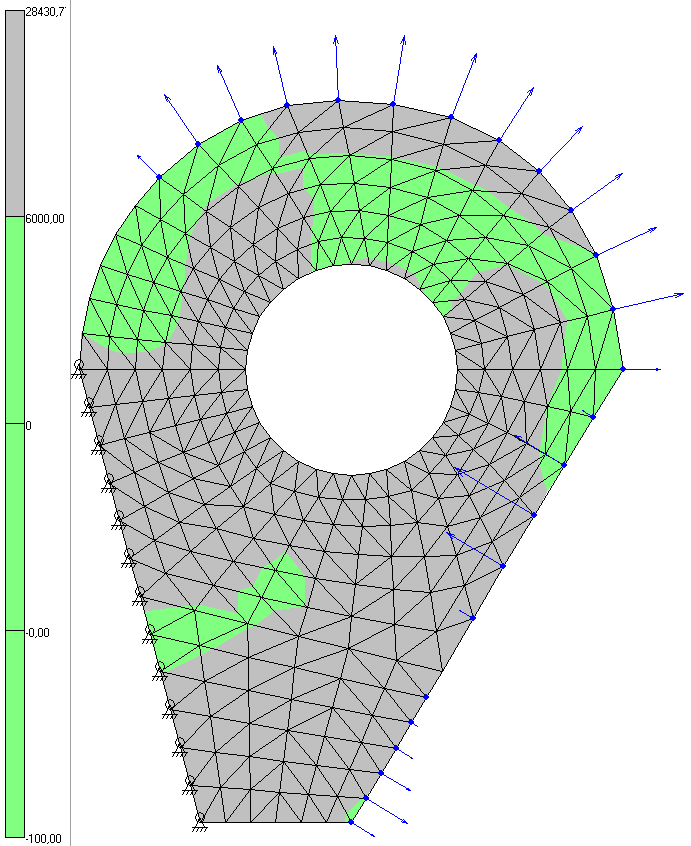

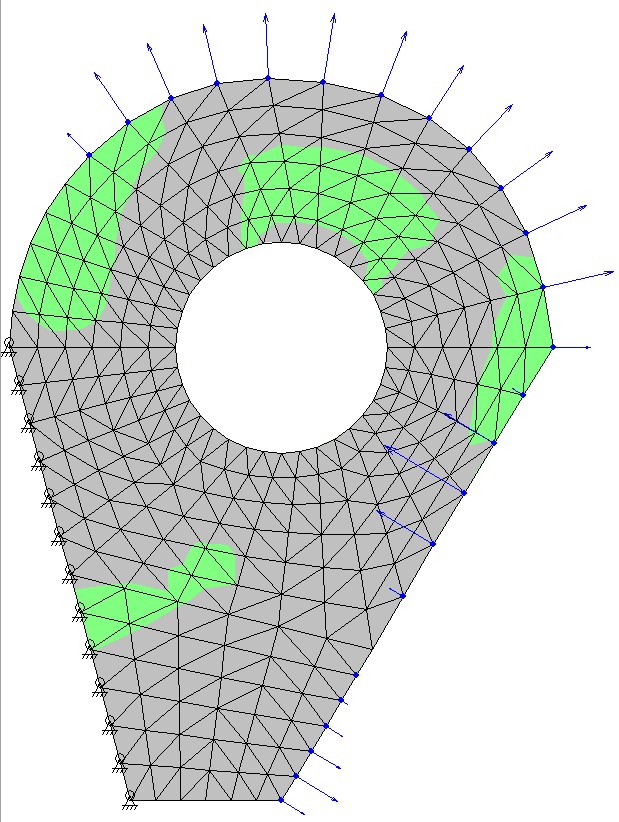

Результат пересечения областей пониженных значения напряжений в диапазоне  [–4000; 6000] – зеленые подобласти

5.Определение областей с повышенными напряжениями:

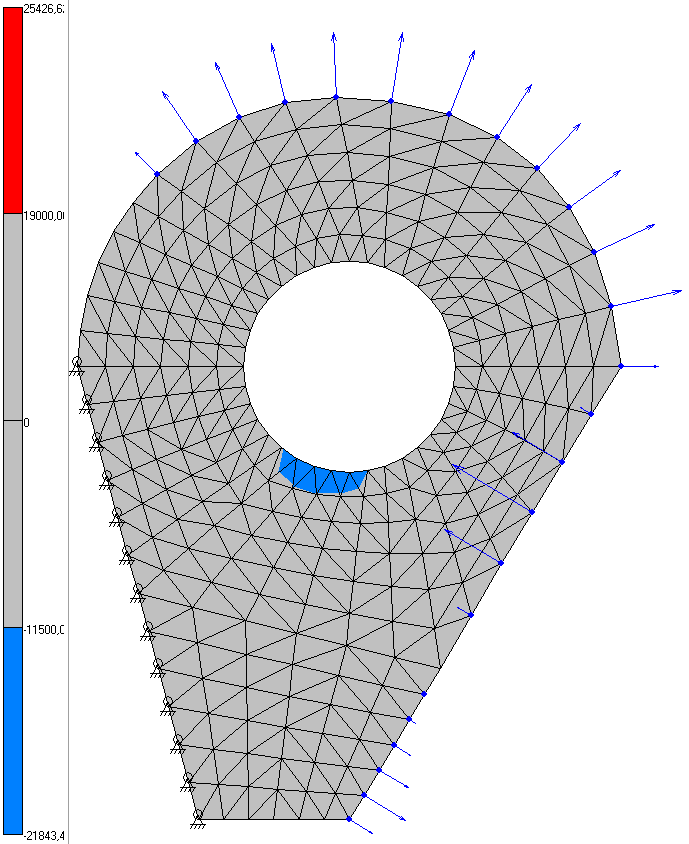

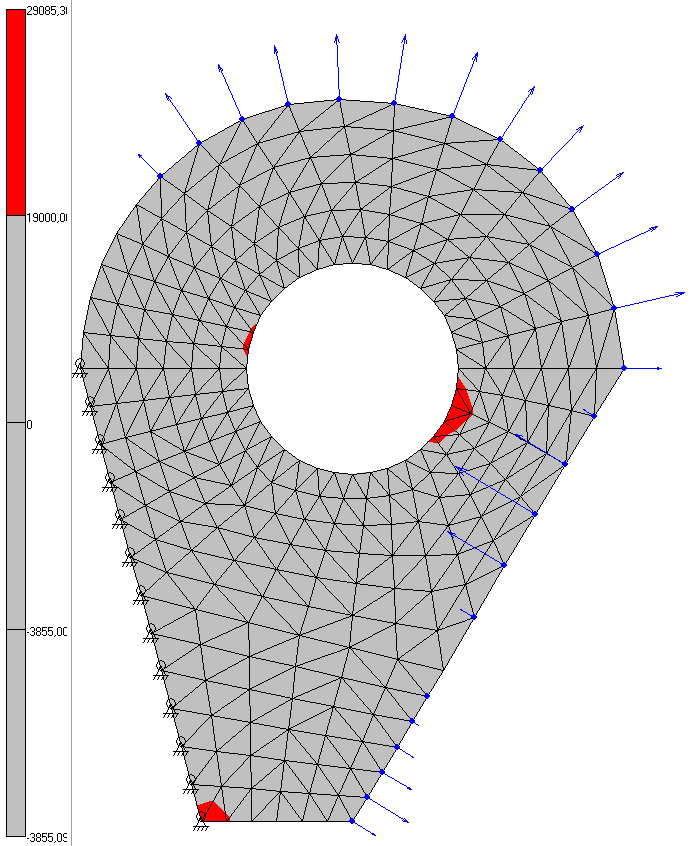

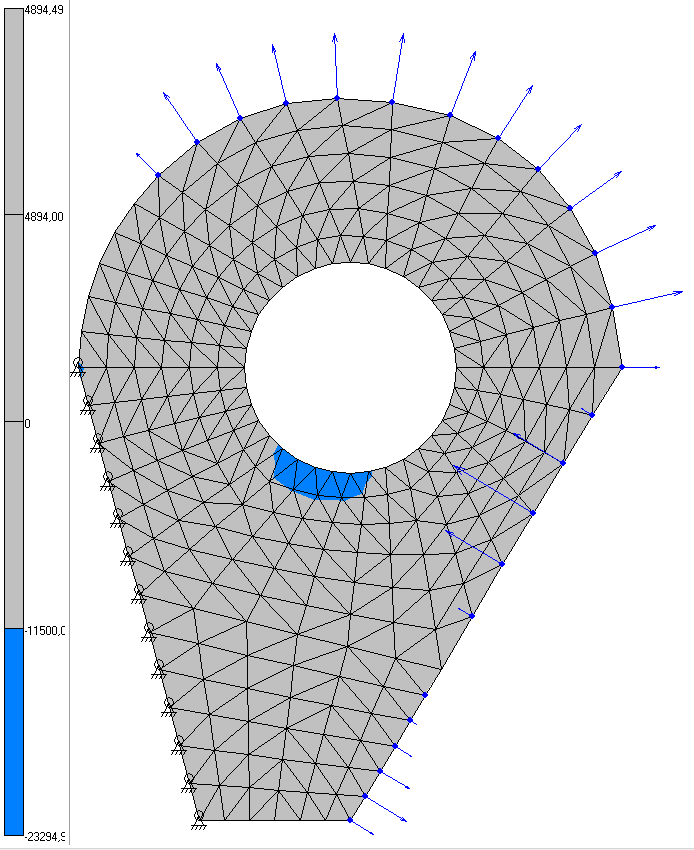

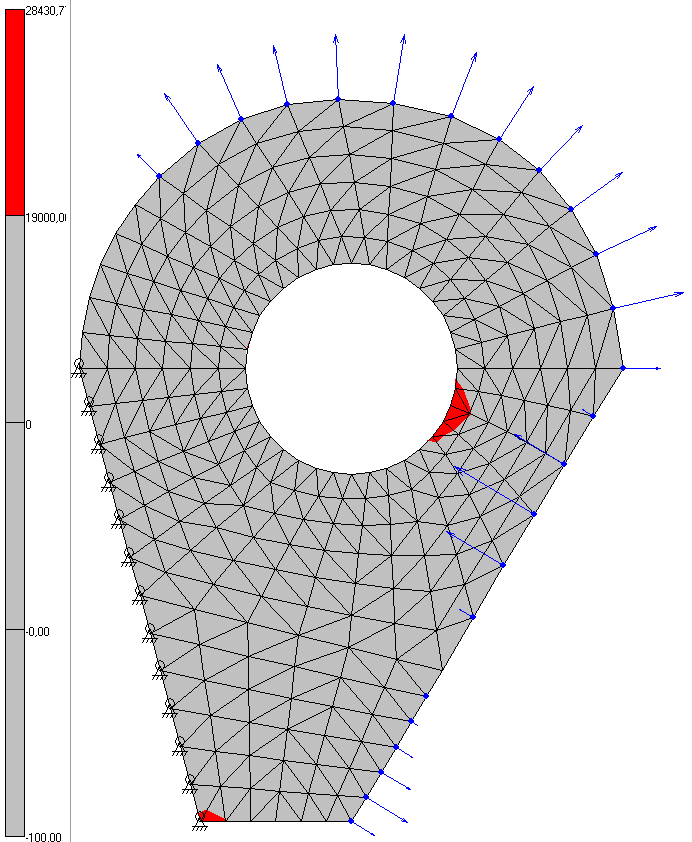

Красным цветом обозначены положительные, а синим -  отрицательные напряжения, лежащие в диапазоне [-∞;-11500] ∩ [19000; +∞].

Напряжение по Х	Напряжение по У
Касательное напряжение	1-ое главное напряжение
2-ое главное напряжение	Эквивалентное напряжение
Результат объединения областей повышенных значений напряжений, относящиеся к диапазонам  [-∞;-11500] ∩ [19000; +∞].	Не показан

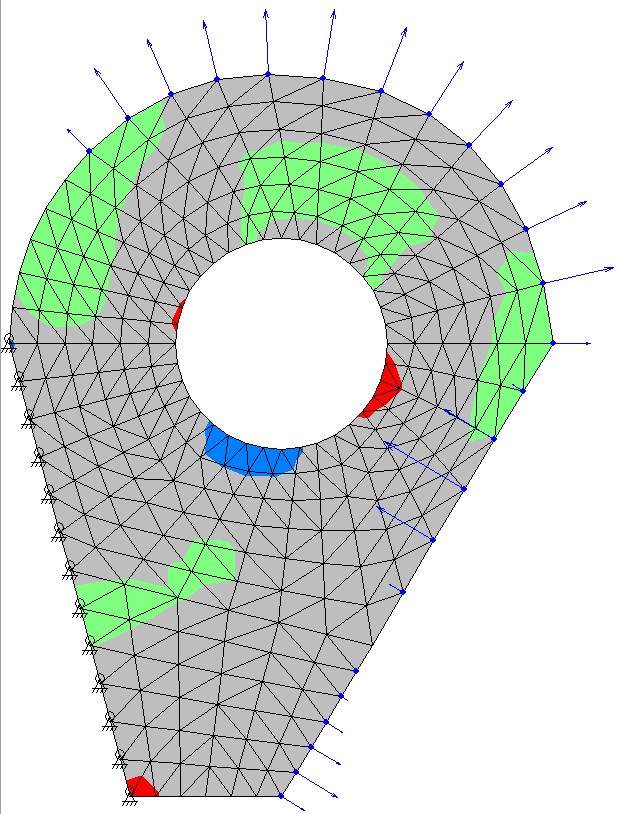

Результирующая картина областей повышенных, средних и пониженных значений напряжений. Красным и Синим цветами выделены подобласти повышенных значений напряжений, при этом синим цветом -  значения сжимающих напряжений.   Зелёным цветом выделены подобласти пониженных значений напряжений.

6. Анализ обработки результатов вычислительного эксперимента и рекомендации по совершенствованию объекта.

Как видно из результирующей картины, формирование области повышенных значений напряжений  определяется 2-ым главным и напряжением по X (для сжимающих значений) и 1-ым главным и напряжением по Y, а также эквивалентным напряжением (для растягивающих напряжения).

Это может объясняться…….

Основную роль в формировании серой области (зона напряжений выше пониженных  значений) сыграли эквивалентное и 1-ое главное напряжения.

Это может объясняться……

Рекомендуется в  ………..  областях увеличить толшину или использовать более прочный материал, а в областях  ………………  – менее прочный материал или меньшую толщину.
