10.1.6. При отсутствии указаний в нормативно-технической документации расстояние между поперечными перегородками трубного пучка следует устанавливать в соответствии с результатами теплотехнического, гидравлического и прочностного расчетов с учетом следующих требований:

минимальное расстояние должно составлять 0,2 внутреннего диаметра кожуха, но не менее 50 мм;

максимальное расстояние для испарителей с паровым пространством независимо от их диаметра должно составлять 1200 мм, для остальных аппаратов должно соответствовать значениям, указанным в табл. 29.

Таблица 29

Максимальное расстояние между перегородками

Наружный диаметр труб, им	Материал труб
сталь	латунь, алюминиевый сплав
расстояние между перегородками, мм
в теплообменниках и испарителях	в холодильниках и конденсаторах	в теплообменниках и испарителях	в конденсаторах и холодильниках
16, 20	700	1000	600 (630)	900
25	800	1200	700	1000
38	1000	1300	800	1200

10.1.7. Диаметры стяжек и их количество (при отсутствии противобайпасных полос) должны соответствовать значениям и количеству, указанным в табл. 30.

Таблица 30

Диаметры и количество стяжек

Диаметр аппарата, мм	Диаметр стяжек, мм	Минимальное количество стяжек, шт.
До 325	12	4
От 426 до 600 (630)	12	6
От 800 до 1000	16 (12)	8 (6)
От 1200 и более	16	10

Примечания. 1. Значения в скобках допускаются для аппаратов типов Н и К.

2. Для аппаратов типа П допускаются стяжки диаметром 12 мм в количестве 8 шт.

10.1.8. Противобайпасные устройства могут изготавливаться в виде полос, ложных труб и др.

Рекомендуемые размеры и расположение противобайпасных устройств приведены на рис. 25.

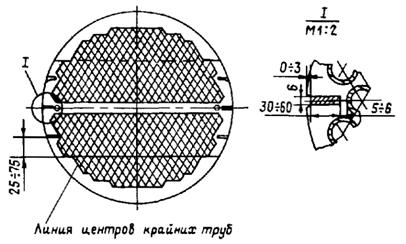

Рис. 25. Противобайпасные устройства

Количество противобайпасных устройств рекомендуется принимать согласно табл. 31.

10.1.9. Проходное сечение в штуцерах распределительных камер не должно превышать проходное сечение по трубам одного хода.

10.1.10. В межтрубном пространстве аппарата под штуцером ввода продукта должен устанавливаться отбойник, если нет других указаний в технической документации.

Таблица 31

Рекомендуемое количество противобайпасных устройств

Диаметр аппарата, мм	Количество противобайпасных устройств
До 325	От 2 до 4
От 400 (426) до 800	От 4 до 6
От 1000 и более	От 6 до 8

10.1.11. Фланцы корпусов распределительных камер, крышек на Ру 1 МПа (10 кгс/см2) и более, а также фланцы аппаратов, одна или две полости которых работают при температуре 300 °С и более, должны быть выполнены приварными встык.

Фланцы с гладкой уплотнительной поверхностью не допускаются.

(Измененная редакция, Изм. № 2).

10.1.12. Конструкция сборочной единицы крепления трубной решетин аппаратов типов Н и К должна соответствовать рис. 26, если нет других указаний в технической документации.

Рис. 26. Конструкция сборочной единицы крепления трубной решетки аппаратов типов Н и К.

1 - решетка, 2 - труба теплообменная, 3 - фланец, 4 - подкладное кольцо, 5 - концевая обечайка, 6 - кожух

Следует учитывать, что конструкция сборочной единицы крепления решетки допускается:

по рис. 26-а для решеток из листовой стали, при этом допускается применение двух подкладных колец;

по рис. 26-б для решеток из поковок, при этом поковки должны быть проконтролированы ультразвуком в объеме 100 % и испытаны их механические свойства; размеры решеток должны соответствовать соотношениям: h≈0,8⋅Sр; h1≥S1; S1≥S; R≥S1 (где h - толщина фланца; Sр - толщина решетки, S - толщина концевой обечайки, h1 - высота отбортовки; S1 - толщина отбортовки, R - радиус);

по рис. 26-в для решеток из листовой углеродистой стали, при этом решетка в месте присоединения к концевой обечайке на длине А должна быть проконтролирована ультразвуком в объеме 100 % (исправление дефектов не допускается) и наплавлена до сварки с обечайкой; сварной шов приварки решетки к обечайке должен иметь размеры: (А+В)≥2S и К≥0,7⋅S (где А - длина, В - глубина, К - катет);

по рис. 26-г для решеток из листовой стали, при этом концевая обечайка должна быть толщиной S≥2S2 и длиной (где D - внутренний диаметр аппарата, l1 - длина переходной части);

по рис. 26-д для решеток из листовой стали аустенитного класса, при этом концевая обечайка должна быть толщиной S≥1,5⋅S2, но не менее 12 мм и длиной ; сварной шов приварки решетки к обечайке должен иметь размеры А≥3⋅S и К≥0,8⋅S; допускается применение двух подкладных колец.

Сварной шов приварки решетки к фланцу или концевой обечайке (кожуху) должен быть проконтролирован радиографическим или ультразвуковым методом по всей длине. При недоступности шва (отдельных его участков) для проверки ультразвуком или радиографией метод контроля должен быть выбран в соответствии с требованиями РД 26-11-01.

10.1.13. Способ крепления труб к трубным решеткам должен соответствовать требованиям ОСТ 26-02-1015.

10.1.14. Расположение (шаг) труб в трубных решетках принимается: по вершинам равносторонних треугольников - для типов Н и К; по вершинам квадратов или равносторонних треугольников - для типов П и У.

Шаг отверстий для труб, мм:

21 - для труб диаметром 16,

26 - для труб диаметром 20,

32 - для труб диаметром 25,

48 - для труб диаметром 38,

70 - для труб диаметром 57".

(Измененная редакция, Изм. № 2).

10.1.15. Аппараты типов П и У, внутренний диаметр кожуха (которых 800 мм и более, и испарители с осенесимметричным коническим переходом, внутренний диаметр горловины которого 900 мм и более, должны быть снабжены устройством, облегчающим монтаж-демонтаж трубного пучка.

В трубных решетках аппаратов типов П и У следует предусмотреть рым-болты для вытягивания трубного пучка, а на неподвижной трубной решетке этих аппаратов по наружной кольцевой поверхности должна быть выполнена проточка для крепления приспособлений к пучку при его извлечении из корпуса.

10.1.16. В вертикальном аппарате типа П должен быть предусмотрен дренаж жидкости из труб и межтрубного пространства.

10.1.17. У трубчатки вертикального аппарата с трубной решеткой, привариваемой непосредственно к кожуху, спуск воздуха и дренаж должны производиться через отверстия диаметром не менее 10 мм в трубной решетке.

10.1.18. Трубные пучки из U-образных труб вертикальных аппаратов рекомендуется располагать трубной решеткой вниз.

10.1.19. Высота крышки плавающей головки аппарата одноходового по трубам должна быть не менее 1/3 внутреннего диаметра штуцера на крышке.

Высота крышки плавающей головки аппарата двухходового по трубам должна быть такой, чтобы площадь ее центрального сечения превышала площадь проходного сечения труб одного хода в 1,3 или более раз.

10.2. Допустимые отклонения размеров аппаратов, сборочных единиц и деталей

10.2.1. Предельные отклонения габаритных и присоединительных размеров аппаратов и их сборочных единиц от номинальных должны соответствовать приведенным на рис. 27, при этом К = 5 мм, если длина труб не более 3000 мм, и К=10 мм, если длина труб более 3000 мм.

Неперпендикулярность М торца фланца штуцера относительно оси штуцера не должна превышать значений, указанных в табл. 32.

(Измененная редакция, Изм. № 2).

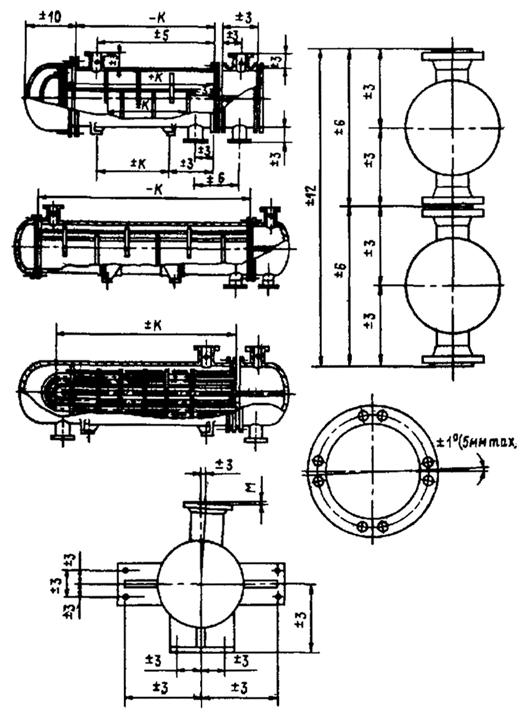

Рис. 27. Предельные отклонения габаритных и присоединительных размеров

10.2.2. Предельное отклонение внутреннего диаметра кожуха теплообменников, холодильников и испарителей с жидкостным теплоносителем (подаваемым в межтрубное пространство) должно соответствовать Н14 по ГОСТ 25347.

Таблица 32

Неперпендикулярность торца фланца штуцера

Условный диаметр штуцера, мм	Неперпендикулярность, М, мм
От 80 до 100	2
От 150 до 300	3
От 350 до 800	5

(Измененная редакция, Изм. № 2).

Предельное отклонение внутреннего диаметра кожуха аппаратов типов Н и К с толщиной кожуха меньше, чем указано для аппаратов типов П и У в табл. 25, должно соответствовать Н14 по ГОСТ 25347 и определяться путем измерения длины окружности по наружной поверхности корпуса.

Предельное отклонение внутреннего диаметра аппарата с кожухом из двухслойной стали или изготовленного вгорячую устанавливается по согласованию со специализированной научно-исследовательской организацией.

Предельное отклонение внутреннего диаметра корпуса конденсаторов и испарителей с паровым теплоносителем (пары поступают в межтрубное пространство), а также испарителей с паровым пространством должно соответствовать Н16 по ГОСТ 25347.

10.2.3. Предельное отклонение наружного диаметра поперечных перегородок должно соответствовать h13 по ГОСТ 25347.
