Добыча нефти скважинными штанговыми насосами

Тема программы 2.5.2 Добыча нефти скважинными штанговыми насосами.

Тема занятия Насосные штанги. Оборудование устья насосных скважин. Индивидуальный привод штангового насоса. Размерный ряд станков-качалок по ГОСТу, их выбор. Регулирования длины хода сальникового штока и числа качаний в балансирных станках-качалках.

Прекращение или отсутствие фонтанирования скважин вынуждало искать другие способы подъема нефти на поверхность. Вначале это были тартальные способы, при которых жидкость поднималась чисто механическими устройствами: колодезная добыча, тартание желонкой, поршневание. В 1897 г. Впервые был применен эрлифт. Однако он не смог конкурировать с штанговыми скважинными насосами, которыми по настоящее время оборудовано около 50% всего фонда скважин.

Схема штанговой скважинкой насосной установки и основное оборудование

Отличительная особенность штанговой скважинной насосной установки (ШСНУ) состоит в том, что в скважине устанавливают плунжерный (поршневой) насос, который приводится в действие поверхностным приводом посредством колонны штанг (рис. 11.1).

ШСНУ включает оборудование: а) наземное — станок-качалку (СК), оборудование устья; б) подземное — насоснокомпрессорные трубы (НКТ), насосные штанги (НШ), штанговый скважинный насос (ШСН) и различные защитные устройства, улучшающие работу установки в осложненных условиях.

Основными элементами СК являются стойка 17 с балансиром 16, два кривошипа 21 с двумя шатунами 19, редуктор 22, клиноременная передача 24, электродвигаи блок управления 28, который подключается к промысловой линии силовой электропередачи.

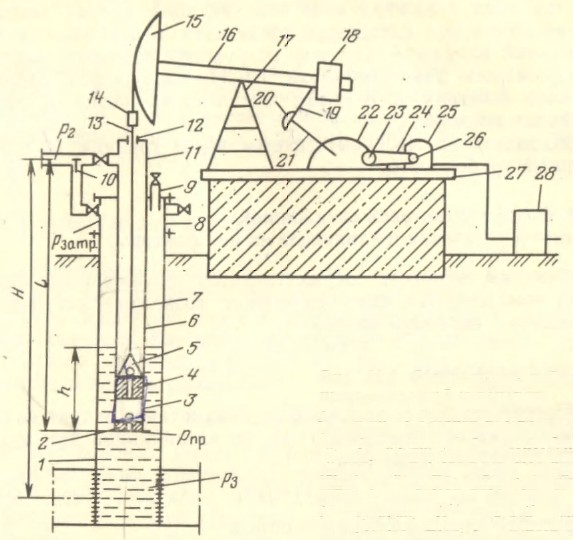

Рис. 11.1. Схема штанговой скважинно-насосной установки:

1 — эксплуатационная колонна ; 2 — всасывающий клапан; 3 — цилиндр насоса; 4 — плунжер; 5 — нагнетательный клапан; S — насосно-компрессорные трубы; 7 — насосные штанги; 8 — крестовина; 9 — устьевой патрубок; 10 — обратный клапан для перепуска газа; 11 — тройник ; 12 — устьевой сальник; 13 — устьевой шток; 14 — канатная подвеска; 15 — головка балансира; 16 — балансир; 17 — стойка; /5 — балансирный груз; 19 — шатун ; 20— кривошипный груз; 21 — кривошип ; 22 — редуктор ; 23 — ведомый шкив; 24 — клиноременная передача ; 25 — электродвигатель на поворотной салазки; — ведущий шкив; 27 — рама; 28 — блок управления

ШСН СОСТОИТ ИЗ цилиндра 3, плунжера 4, всасывающего 2 и нагнетательного 5 клапанов. Цилиндр ШСН крепится к НКТ 6. На нижнем конце цилиндра установлен неподвижный всасывающий клапан, открывающийся при ходе плунжера вверх. Плунжер пустотелый (со сквозным каналом) имеет нагнетательный шариковый клапан, открывающийся при ходе плунжера вниз.

Электродвигачерез клиноременную передачу 24 и редуктор 22 придает двум массивным кривощипам 21, расположенным с двух сторон редуктора, круговое движение. Кривощипно-шатунный механизм в целом превращает круговое движение в возвратно-поступательное движение балансира 16, который качается на опорной оси, укрепленной на стойке 17. Балансир сообщает возвратно-поступательное движение щтангам 7 и через них плунжеру 4 ШСН.

При ходе плунжера вверх нагнетательный клапан под действием жидкости закрывается и вся жидкость, находящаяся над плунжером, поднимается вверх на высоту, равную длине хода плунжера. В это время скважинная жидкость через всасывающий клапан заполняет цилиндр насоса.

При ходе плунжера вниз всасывающий клапан закрывается, жидкость под плунжером сжимается, и открывается нагнетательный клапан. В цилиндр погружаются штанги, связанные с плунжером. Таким образом, ШСН — поршневой насос одинарного действия, а в целом комплекс из насоса и штанг — двойного действия.

Жидкость из НКТ вытесняется через тройник 11 в нефтесборный трубопровод.

Насосы разделяются на невставные или трубные и вставные. Основные особенности их состоят в следующем.

Невставные насосы. Цилиндр спускается в скважину на насосных трубах без плунжера. Плунжер спускается отдельно на насосных штангах. Плунжер вводится в цилиндр вместе с подвешенным к плунжеру всасывающим клапаном. Чтобы плунжер довести до цилиндра насоса без повреждений через трубы, последние должны иметь внутренний диаметр больше наружного диаметра плунжера (примерно на 6 мм). Для извлечения невставного насоса в случае замены или ремонта необходимо сначала извлечь штанги с висящим на их конце плунжером, а затем насосные трубы с висящим на их конце цилиндром насоса.

Вставные насосы. Цилиндр в сборе с плунжером и клапанами спускается на штангах. В этом случае на конце насосных труб заранее устанавливается специальное посадочное устройство - замковая опора, на которой происходит посадка и уплотнение насоса. Для извлечения вставного насоса в случае ремонта достаточно извлечь только штанги, вместе с которыми извлекается весь насос.

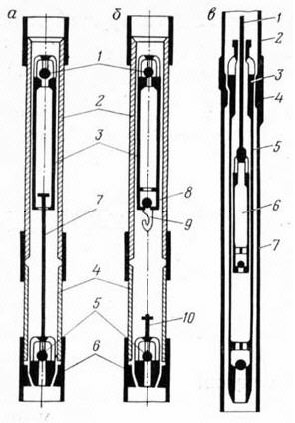

Рис. 10.2. Принципиальная схема скважинных штанговых насосов:

а - невставной насос с штоком типа НГН-1; б - невставной насос с ловителем типа НГН-2;

1 - нагнетательные клапаны, 2 - цилиндры, 3 - плунжеры; 4 - патрубки-удлинители; 5 - всасывающие клапаны, 6 - седла конусов, 7 - захватный шток, 8 - второй нагнетательный клапан, 9 - ловитель, 10 - наконечник для захвата клапана; в - вставной насос типа НГВ-1: 1 - штанга, 2 - НКТ, 3 - посадочный конус, 4 - замковая опора, 5 - цилиндр, 6 - плунжер, 7 - направляющая трубка

Поскольку при вставном насосе через трубы данного диаметра пропускается не только плунжер, но и цилиндр вместе с кожухом, то диаметр плунжера вставного насоса должен быть намного меньше диаметра трубного. Поэтому подача вставного насоса при трубах данного диаметра всегда меньше подачи невставного.

Общая характеристика насосов. На рис. 10.2 показаны принципиальные схемы невставных (рис. 10.2, а, б) и вставного (рис. 10.2, в) насосов.

Как видно из рисунка (см. рис. 10.2, а), в НГН-1 всасывающий клапан 5 держится в седле конуса 6 и соединен с плунжером 3 специальным штоком 7. Это позволяет при подъеме штанг, а следовательно, и плунжера сразу извлечь всасывающий клапан 5. Такая операция необходима не только для замены или ремонта клапана, но и для спуска жидкости из насосных труб перед их подъемом. Однако наличие длинного штока не позволяет установить в нижней части плунжера второй нагнетательный, клапан для уменьшения вредного пространства и повышения надежности работы насоса. Кроме того, наличие штока внутри плунжера ограничивает ход последнего, и в насосах этой конструкции он не превышает 1 м.

В насосах НГН-2 (см. рис. 10.2, б) - два нагнетательных клапана. Это существенно уменьшает (на объем плунжера) объем вредного пространства и повышает коэффициент наполнения при откачке газированной жидкости. У этих насосов для посадки и извлечения всасывающего клапана 5 имеется специальный ловитель 9, которым захватывается шток 10. После спуска плунжера на штангах и посадки всасывающего клапана на конус поворотом штанг ловитель разъединяется от штока, и плунжер может производить возвратно-поступательное движение с любой допускаемой длиной цилиндра величиной хода. Перед подъемом насоса для его ремонта необходимо ловителем захватить шток конуса. Это осуществляется поворотом штанг по часовой стрелке при посаженном плунжере до отказа. Если операция ловли конуса неудачна, то насосные трубы приходится поднимать вместе с жидкостью, что сильно осложняет работу бригады текущего ремонта.

Оборудование устья скважины

Устьевое оборудование штанговой насосной скважины предназначено для герметизации затрубного пространства и отвода продукции скважины.

В связи с широким распространением однотрубной системы сбора продукции скважин при централизованных установках по сепарации газа и замеру дебитов сильно возросли давления на выкидах насосных установок В некоторых случаях возникает необходимость иметь на устье скважин (удаленные скважины, высокие вязкости жидкости) давления, доходящие до 4 МПа. Это усложняет конструкцию устьевого оборудования и повышает к нему технические требования. Типичной обвязкой устья скважины, оборудованной ШСНУ, нашедшей широкое применение на нефтяных промыслах восточных районов, является конструкция, показанная на рис. 10.7.

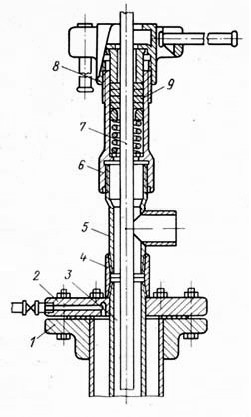

Рис. 10.7. Типичное оборудование устья скважины для штанговой насосной установки:

1 - колонный фланец; 2 - планшайба; 3 - НКТ; 4 - опорная муфта; 5 - тройник, 6 - корпус сальника,

7 - полированный шток, 8 - головка сальника, 9 - сальниковая набивка

Устьевой сальник герметизирует выход полированного штока. В полость сальника укладываются разрезные кольца из прорезиненного тканевого ремня или специальной нефтестойкой резины, которые уплотняются заворачиванием верхней нажимной муфты. Часто причиной нарушения герметичности

устьевого сальника является несовпадение центра сальника с центром канатной подвески штанг или ее отклонение от вертикали при движениях балансира. Такие отклонения в той или иной мере всегда имеют место при недостаточной точности установки станка-качалки, балансира или их нарушении в процессе длительной работы.

Это обусловило появление устьевых сальников с самоустанавливающейся головкой с шаровым шарнирным соединением. Такой сальник разработан Азинмашем и рассчитан на давление до 4,0 МПа. Шаровая головка сальника допускает отклонение его оси от вертикали в любую сторону до 3°. Герметичность в шаровом сочленении обеспечивается уплотнительным кольцом из нефтестойкой резины. Шаровое сочленение увеличивает срок службы сальниковой набивки и полированного штока. При необходимости периодически сальниковую набивку подтягивают завинчиванием крышки головки.

Канатная подвеска

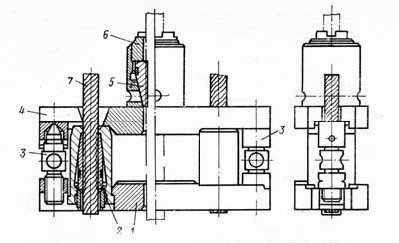

Рис. 10.8. Канатная подвеска сальникового штока

Кроме того, с помощью канатной подвески регулируется посадка плунжера в цилиндр насоса для предупреждения ударов плунжера о всасывающий клапан или выхода плунжера из цилиндра.

Канатная подвеска (рис. 10.8) состоит из нижней 1 и верхней 4 траверс. В нижнюю траверсу заделаны с помощью специальных зажимов 2 концы канатной петли 7. На верхней траверсе укреплен клиновой зажим 5, удерживающий сальниковый шток. По краям нижней траверсы имеются винты 3 для подъема верхней траверсы при установке в их разъем динамографа. Элементы конструкции канатных подвесок, входящих в комплект станка-качалки, стандартизованы. Канатная петля одевается на специальный ролик, имеющийся на головке балансира.

Изменение места захвата сальникового штока клиновым захватом достигается перестановкой верхней траверсы вдоль штока на требуемое место и повторной затяжкой клинового захвата муфтой 6.

Станки-качалки (СК)

На нефтяных промыслах в эксплуатации имеются СК различных типоразмеров и конструкций. В настоящее время СК выпускаются по ГОСТ 5866 - 76. В механическом и кинематическом отношении они достаточно совершенны (рис. 11.1). В отличие от предыдущих СК новые конструкции имеют не откидную головку балансира, а поворотную, что облегчает работу бригады подземного ремонта н сокращает возможность травматизма. Кроме того, предусматривается плавное, механизированное перемещение кривошипных противовесов и ряд других изменений. ГОСТ 5866 - 76 предусматривает широкий ассортимент СК (табл. X.5). В шифре СК указывается грузоподъемность, максимальный ход и допустимый момент на валу редуктора.

Пример шифра СКЗ - 1,2 - 630. Это означает: грузоподъемность станка-качалки - 3 т, максимальный ход - 1,2 м, наибольший крутящий момент на валу редуктора - 630 кгс-м. Таким образом, в самом шифре указываются важнейшие характеристики СК (табл. 10.5).

Новые СК имеют только роторное уравновешивание, двухступенчатые редукторы с шевронными зубчатыми колесами с зацеплением Новикова (кроме СК2 и СКЗ, для которых допускается эвольвентное зацепление).

Тихоходный вал редуктора имеет два шпоночных паза, расположенных под углом 90°. Это позволяет переставлять кривошип на 90є и перераспределять зону износа зубьев редуктора на менее изношенные участки. Такая мера увеличивает сроки службы редуктора.

Новые СК изготавливаются при более жестких технических требованиях к балансировке деталей, точности их изготовления и центровки плоскостей балансира, кривошипов и вертикальности движения канатной подвески.

Техническая характеристика станков-качалок Таблица 10.5

Станок-качалка	Длина хода штока, м	Кинематические размеры, м	Наибольший радиус кривошипа R	Габаритные размеры, м	Масса комплекта, кг
Переднее плечо k1	Заднее плечо k	Длина шатуна l	дальнего отверстия кривошип	Длина l	Ширина B	Высота H
1 СК2-0,6-250	0,3; 0,45; 0,6	0,74	0,74	0,84	0,295	0,365	3,15	1,15	2,0	1600
2 СКЗ-1,2-630	0,6; 0,75; 0,9; 1,05; 1,2	1,2	1,2	1,43	0,57	1,0	4,2	1,35	3,3	3850
3 СК4-2,1-1600	0,9; 1,2; 1,5; 1,8; 2,1	2,1	1,5	1,8	0,72	1,3	5,9	1,7	4,8	7200
4 СК5-3-2500	1,3; 1,8; 2,1; 2,5; 3,0	3,0	2,1	2,5	1,0	1,6	7,4	1,85	5,55	9900

Продолжение Таблицы 10.5

5 CK6-2,1-2500	0,9; 1,2; 1,5; 1,8; 2,1	2,1	2,1	2,5	1,0	1,6	6,5	1,85	5,1	9600
6 CK8-3,5-4000	1,8; 2,1; 2,5; 3,0; 3,5	3,5	2,5	3,0	1,2	1,95	8,5	2,25	6,65	15100
7 CK12-2,5-4000	1,2; 1,5; 1,8; 2,1; 2,5	2,5	2,5	3,0	1,2	1,95	7,5	2,25	6,4	14800
8 CK8-3,5-5600	1,8; 2,1; 2,5; 3,0; 3,5	3,5	2,5	3,0	1,2	1,95	8,5	2,25	6,65	15600
9 CKIO-3-5600	1,5; 1,8; 2,1; 2,5; 3,0	3,0	2,5	3,0	1,2	1,95	8,0	2,25	6,65	15450
10 CKIO-4,5-8000	2,3; 2,7; 3,3; 3,9; 4,5	4,5	3,5	4,2	1,67	2,36	10,55	2,6	9,00	24900
11 CK12-3,5-8000	1,8; 2,1; 2,5; 3,0; 3,5	3,5	3,5	4,2	1,67	2,36	9,55	2,6	8,5	24800
12 CK15-6-12500	3,0; 3,5; 4,5; 5,2; 6,0	6,0	4,2	5,0	2,0	3,2	13,2	3,1	11,5	34800
13 CK20-4,5-12500	2,3; 2,7; 3,8; 3,9; 4,5	4,5	4,2	5,0	2,0	3,2	11,7	3,1	10,7	34500

Кроме описанных балансирных станков-качалок существует много других индивидуальных приводов для штанговых насосных установок, не получивших, однако, широкого распространения. К числу таких приводов можно отнести безбалансирные станки-качалки, в которых возвратно-поступательное движение штанг осуществляется с помощью цепи или канатов, перекинутых через шкивы-звездочки, укрепленные на наклонной к устью скважины пирамиде-опоре. Канатная подвеска (или цепь) прикрепляется к штангам, а другим концом к кривошипу редуктора.

При вращении вала редуктора и укрепленных на валу кривошипов канаты подвески и колонна штанг совершают возвратно-поступательное движение. Отсутствие тяжелого высокоподнятого на пирамиде-стойке балансира позволяет уменьшить массу безбалансирных станков и несколько улучшить кинематику привода. Безбалансирные СК уравновешиваются с помощью противовесов, укрепляемых на кривошипе, как и у балансирных СК. Однако центр тяжести противовеса имеет по отношению к точке прикрепления шатунов угловое смещение, зависящее от наклона линии, соединяющей центры вращения шкивов на опоре и оси главного вала кривошипа.

Существуют балансирные СК с гидропневматическим и пневматическим уравновешиванием. Эти станки более компактные, чем обычные балансирные, имеют более плавный ход, меньшие инерционные нагрузки. Однако они сложнее в изготовлении, дороже и, несмотря на некоторое уменьшение габаритных размеров, более металлоемки. Уравновешивание в них достигается как за счет использования роторных противовесов, так и за счет сжатия воздуха в специальном цилиндре с перемещающимся в нем поршнем. Кроме того, на СК с пневматическим уравновешиванием обязательно имеется небольшой одноцилиндровый компрессор для подкачки воздуха в систему уравновешивания.
