Однако в ряде случаев, например, перед проведением ремонта трансформатора, при повышении температуры верхних слоев масла сверх допустимых значений, перед возможным повышением нагрузки трансформатора, при появлении аномальных нагревов на поверхности баков трансформаторов и тому подобное, целесообразно оценить работоспособность каждого из охладителей системы охлаждения.
Испытание охладителей должны проводиться в летнее время года, в сухую погоду, без значительного ветра, при температуре окружающего воздуха выше + 10 °С (для систем охлаждения М, Д и ДЦ). Условия охлаждения трансформатора в разных точках могут существенно отличаться в результате влияния теплового отражения от межфазных противопожарных перегородок, соседних фаз или других трансформаторов, ветра, солнца и других факторов. Поэтому для трансформаторов с системой охлаждения М температуру охлаждающего воздуха измеряют примерно на уровне одной трети высоты бака на расстоянии 2 - 3 м от него, для трансформаторов с системой охлаждении Д на уровне половины высоты установки вентиляторов, для трансформаторов с системой охлаждения ДЦ на уровне нижних вентиляторов. Измерение температуры производится с точностью 0,5 °С.
Оценка работоспособности каждого из охладителей системы охлаждения трансформаторов осуществляется путем сравнения измеренных и расчетных значений температур охлажденного масла, с учетом значений превышения температуры верхних слоев масла над температурой окружающего воздуха (Тв. м).
3. Результаты тепловизионных обследований (ТВО) тяговых подстанций ВСЖД

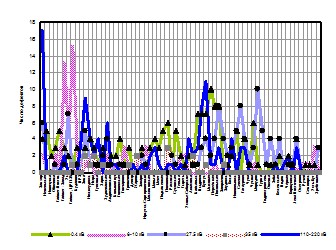

В 2002-2004 гг. проведены комплексные тепловизионные обследования электрооборудования тяговых подстанций Восточно-Сибирской железной дороги. Обобщающие результаты этих обследований приведены в таблицах 4 - 6 и проиллюстрированы диаграммами, представленными на рисунках 16 - 24.
Таблица 4- Результаты тепловизионных обследований тяговых подстанций ВСЖД
ЭЧ | ТП | Число дефектов | ||||||
РУ 0.4 кВ,
| РУ 6-10 кВ,
| РУ 27.5 кВ,
| РУ 35 кВ,
| РУ 110-220 кВ,
| Суммарное число дефектов | Среднее значение | ||
1 | Замзор | 4.00 | 2.00 | 6.00 | 0.00 | 17.00 | 29.00 | 5.80 |
1 | Невельская | 5.00 | 0.00 | 0.00 | 0.00 | 0.00 | 5.00 | 1.00 |
1 | Новочунка | 2.00 | 0.00 | 0.00 | 0.00 | 0.00 | 2.00 | 0.40 |
1 | Облепиха | 3.00 | 2.00 | 1.00 | 0.00 | 0.00 | 6.00 | 1.20 |
1 | Тайшет-Восток | 5.00 | 0.00 | 0.00 | 0.00 | 0.00 | 5.00 | 1.00 |
1 | Тайшет - Запад | 3.00 | 13.00 | 1.00 | 0.00 | 2.00 | 19.00 | 3.80 |
1 | Ук | 2.00 | 4.00 | 7.00 | 0.00 | 0.00 | 13.00 | 2.60 |
1 | Тайшет, ЦРП-35 | 1.00 | 15.00 | 0.00 | 1.00 | 0.00 | 17.00 | 3.40 |
2 | Будагово | 3.00 | 2.00 | 1.00 | 0.00 | 0.00 | 6.00 | 1.20 |
2 | ВРЗ | 0.00 | 0.00 | 0.00 | 0.00 | 4.00 | 4.00 | 0.80 |
2 | Зима | 3.00 | 1.00 | 5.00 | 2.00 | 9.00 | 20.00 | 4.00 |
2 | Нижнеудинск | 4.00 | 2.00 | 1.00 | 1.00 | 4.00 | 12.00 | 2.40 |
2 | Нюра | 3.00 | 0.00 | 1.00 | 2.00 | 2.00 | 8.00 | 1.60 |
2 | Тулюшка | 1.00 | 0.00 | 1.00 | 0.00 | 4.00 | 6.00 | 1.20 |
2 | Харик | 3.00 | 0.00 | 2.00 | 1.00 | 0.00 | 6.00 | 1.20 |
2 | Худоеланская | 1.00 | 2.00 | 4.00 | 0.00 | 6.00 | 13.00 | 2.60 |
5 | Андриановская | 2.00 | 0.00 | 1.00 | 0.00 | 1.00 | 4.00 | 0.80 |
5 | Большой луг | 2.00 | 1.00 | 0.00 | 0.00 | 1.00 | 4.00 | 0.80 |
5 | Головинская | 4.00 | 0.00 | 1.00 | 0.00 | 0.00 | 5.00 | 1.00 |
5 | Гончарово | 1.00 | 3.00 | 1.00 | 0.00 | 0.00 | 5.00 | 1.00 |
5 | Гришево | 3.00 | 0.00 | 0.00 | 1.00 | 0.00 | 4.00 | 0.80 |
Продолжение таблицы 4 | ||||||||
5 | Делюр | 0.00 | 0.00 | 0.00 | 0.00 | 1.00 | 1.00 | 0.20 |
5 | Жаргон | 0.00 | 1.00 | 0.00 | 2.00 | 0.00 | 3.00 | 0.60 |
5 | Залари | 3.00 | 2.00 | 2.00 | 0.00 | 1.00 | 8.00 | 1.60 |
5 | Иркутск-Сорт. | 0.00 | 3.00 | 1.00 | 0.00 | 0.00 | 4.00 | 0.80 |
5 | Максимовская | 3.00 | 0.00 | 0.00 | 0.00 | 2.00 | 5.00 | 1.00 |
5 | Мальта | 4.00 | 0.00 | 0.00 | 0.00 | 3.00 | 7.00 | 1.40 |
5 | Мегет | 3.00 | 0.00 | 0.00 | 0.00 | 1.00 | 4.00 | 0.80 |
5 | Подкаменная | 5.00 | 0.00 | 0.00 | 0.00 | 0.00 | 5.00 | 1.00 |
5 | Половина | 6.00 | 1.00 | 0.00 | 3.00 | 1.00 | 11.00 | 2.20 |
5 | Рассоха | 0.00 | 0.00 | 2.00 | 0.00 | 1.00 | 3.00 | 0.60 |
5 | Суховская | 5.00 | 0.00 | 1.00 | 0.00 | 0.00 | 6.00 | 1.20 |
5 | Тельма | 2.00 | 2.00 | 0.00 | 0.00 | 1.00 | 5.00 | 1.00 |
5 | Тыреть | 1.00 | 2.00 | 0.00 | 0.00 | 0.00 | 3.00 | 0.60 |
5 | Усолье-Сибирское | 2.00 | 0.00 | 0.00 | 0.00 | 4.00 | 6.00 | 1.20 |
6 | Ангасолка | 1.00 | 0.00 | 1.00 | 2.00 | 2.00 | 6.00 | 1.20 |
6 | Байкальск | 7.00 | 0.00 | 1.00 | 0.00 | 3.00 | 11.00 | 2.20 |
6 | Выдрино | 7.00 | 0.00 | 3.00 | 0.00 | 8.00 | 18.00 | 3.60 |
6 | Култук | 7.00 | 0.00 | 4.00 | 1.00 | 11.00 | 23.00 | 4.60 |
6 | Мысовая | 10.0 | 0.00 | 2.00 | 0.00 | 1.00 | 13.00 | 2.60 |
6 | Переёмная | 8.00 | 1.00 | 4.00 | 0.00 | 1.00 | 14.00 | 2.80 |
6 | Посольская | 8.00 | 0.00 | 8.00 | 0.00 | 3.00 | 19.00 | 3.80 |
7 | Заиграево | 0.00 | 0.00 | 4.00 | 1.00 | 0.00 | 5.00 | 1.00 |
7 | Заудинск | 1.00 | 0.00 | 2.00 | 0.00 | 0.00 | 3.00 | 0.60 |
7 | Кижа | 2.00 | 0.00 | 3.00 | 0.00 | 4.00 | 9.00 | 1.80 |
7 | Новоильинск | 5.00 | 0.00 | 5.00 | 0.00 | 0.00 | 10.00 | 2.00 |
7 | Селенга | 0.00 | 0.00 | 8.00 | 0.00 | 3.00 | 11.00 | 2.20 |
7 | Татаурово | 4.00 | 0.00 | 4.00 | 0.00 | 3.00 | 11.00 | 2.20 |
8 | Чуна | 1.00 | 0.00 | 1.00 | 0.00 | 0.00 | 2.00 | 0.40 |
8 | Чукша | 6.00 | 1.00 | 3.00 | 0.00 | 0.00 | 10.00 | 2.00 |
8 | Моргудон | 1.00 | 0.00 | 10.00 | 0.00 | 0.00 | 11.00 | 2.20 |
8 | Турма | 0.00 | 0.00 | 5.00 | 0.00 | 0.00 | 5.00 | 1.00 |
8 | Гидростроитель | 0.00 | 0.00 | 1.00 | 0.00 | 0.00 | 1.00 | 0.20 |
8 | Огневка | 1.00 | 0.00 | 4.00 | 0.00 | 0.00 | 5.00 | 1.00 |
8 | Зяба | 0.00 | 0.00 | 1.00 | 0.00 | 1.00 | 2.00 | 0.40 |
8 | Кежемская | 2.00 | 0.00 | 4.00 | 0.00 | 0.00 | 6.00 | 1.20 |
9 | Видим | 0.00 | 0.00 | 0.00 | 0.00 | 1.00 | 1.00 | 0.20 |
9 | Чёрная | 2.00 | 0.00 | 1.00 | 0.00 | 2.00 | 5.00 | 1.00 |
9 | Коршуниха | 1.00 | 1.00 | 1.00 | 0.00 | 0.00 | 3.00 | 0.60 |
9 | Лена Восточная | 4.00 | 0.00 | 4.00 | 0.00 | 3.00 | 11.00 | 2.20 |
9 | Осетрово | 0.00 | 1.00 | 0.00 | 0.00 | 0.00 | 1.00 | 0.20 |
9 | Ручей | 1.00 | 1.00 | 0.00 | 0.00 | 0.00 | 2.00 | 0.40 |
9 | Семигорск | 1.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.00 | 0.20 |
9 | Усть-Кут | 1.00 | 3.00 | 0.00 | 0.00 | 0.00 | 4.00 | 0.80 |
Продолжение таблицы 4 | ||||||||
9 | Хребтовая | 0.00 | 0.00 | 3.00 | 0.00 | 0.00 | 3.00 | 0.60 |
СУММА | 170.0 | 66.00 | 126.0 | 17.00 | 111.0 | 490.0 | 98.00 | |
Среднее | 2.62 | 1.02 | 1.94 | 0.26 | 1.71 | 1.51 | 1.51 |
|
