Регулятор потребления тепловой энергии ЭСКО-РТ-2Д
Код ОКП 421722
Область применения:
Регулятор ЭСКО-РТ-2Д применяется в системах отопления, ГВС и вентиляции объектов промышленного и бытового назначения.
Состав регулятора:

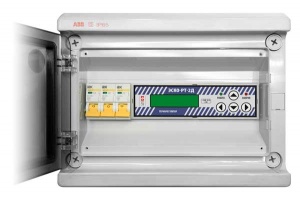

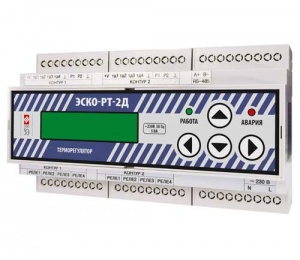

Регулятор ЭСКО-РТ-2Д состоит из блока управления и комплекта термодатчиков. Исполнительные устройства не входят в комплект регулятора и поставляются отдельно. Блок управления представляет собой промышленный контроллер с резидентным программным обеспечением.
Принцип действия:
Управление процессом отпуска (потребления) тепловой энергии может производиться (в зависимости от условий применения) как по одному, так и по двум независимым контурам регулирования.
Основные технические характеристики
Режим работы | непрерывный |
Питание, В/Гц | ~220/50 |
Потребляемая мощность, ВА | не более 5 |
Максимальный ток нагрузки (по выходам на регулирующий клапан или насос), А | не более 3 |
Контур регулирования | 2 |
Максимальное число подключаемых приборов, шт: | |
— термодатчиков | 8 |
— регулирующих клапанов | 2 |
— насосов | 4 |
Диапазон регулирования температур находится в пределах, °С | от −50 до +150 |
Длина линии связи по интерфейсу RS-485, м | не более 1200 |
Длина линии связи по интерфейсу RS-232, м | не более 15 |
Длина соединительных линий между блоком управления и термодатчиками, м | не более 20 |
Срок службы, лет | 12 |
Наработка на отказ, часов | 20000 |
Гарантийный срок, мес. | 18 |
Условия эксплуатации
Температура окружающего воздуха, °С | от +5 до +50 |
Относительная влажность воздуха при температуре до плюс 30 °С, % | до 95 |
Атмосферное давление, кПа | от 84 до 106,7 |
Конкурентные преимущества продукции «ЭСКО 3Э»
№ п. п. | Производитель | Комплектация | Примечание | Стоимость основного комплекта оборудования (регулятора), тыс. руб. C НДС |
1 | ЭСКО 3Э | Регулятор ЭСКО-РТ-2Д, клапан КСР 2-х ход. с ЭИМ Regada Ду 50, комплект термодатчиков | Клапаны собственного производства (КСЗР) | 72,0 |
2 | ВЗЛЕТ | Регулятор отопления ВЗЛЕТ РО исполнения РО-2, различные варианты комплектации оборудования фирм Grundfos, Danfoss, WILO | Нет производства клапанов | 104,7 |
3 | Промсервис | термоконтроллер Прамер-710, различные варианты комплектации оборудования фирм Grundfos, Danfoss, WILO (в составе БМР) | Нет производства клапанов | 165,0 |
4 | Данфосс | Клапан двухходовой VB2 (Ду 40), Привод AMV 23, Регулятор двухконтурный ECL210, комплект датчиков ESMT (датчик температуры наружного воздуха), ESMU датчик погружной с гильзами | Клапаны собственного производства | 100,0 |
Назначение
Регулятор предназначен для автоматического управления (регулирования) по заданному алгоритму процессом отпуска (потребления) тепловой энергии в системах отопления и горячего водоснабжения (далее - ГВС) и вентиляции.
Управление процессом отпуска (потребления) тепловой энергии может производиться (в зависимости от условий применения) как по одному, так и по двум независимым контурам регулирования.
Примечание– Контур регулирования включает в себя систему отопления, ГВС, подпитки или вентиляции, на которой установлен регулятор. Особенности применения регулятора в системах вентиляции подробно рассмотрены во второй части настоящего РЭ.
Область применения: системы отопления, ГВС и вентиляции объектов промышленного и бытового назначения.
Регулятор имеет стандартный последовательные интерфейс RS-485, через который в режиме удаленного доступа можно задавать и считывать параметры регулирования и текущие значения измеряемых величин, а также производить необходимые настройки с ПК.
