В данном случае речь идёт о следующих системах:

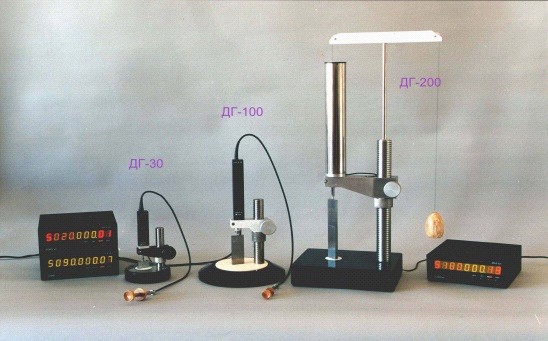

Длиномеры голографические ДГ-30; ДГ-100; ДГ-200
-точность (при L=30/100/200мм),мкм: ± (0,1/ 0,2/ 0,4); дискретность, мкм: 0,01-0,001;
- измеряемая длина L, мм: 30/100/200; максимальная скорость движения штока, м/мин: 30;
-БЦИ и управления осуществляет температурную коррекцию ДГ и имеет выход на ПК (RS-232 Can USB).

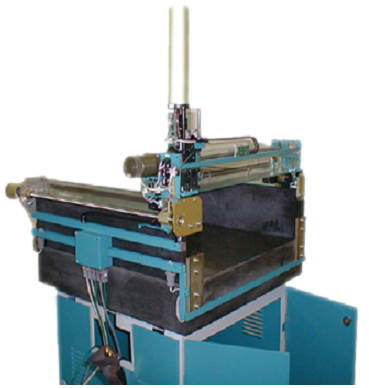

Трехкоординатная измерительная машина «3D НАНО КИМ»
Картина сканирования тороидального зеркала с помощью машины «3D НАНО КИМ».
-точность, мкм: ± (0,5+L/300); дискретность, мкм: 0,01;
-размеры, ммі: 550Х550Х200; макс. размеры, ммі: 2000х2000х1000;
- управление от 2-х ПК; - ручное/ джойстик / автоматическое; первый ПК контролирует 4 координаты,
второй ПК контролирует перемещение измерительной головки по обмеряемому объему.

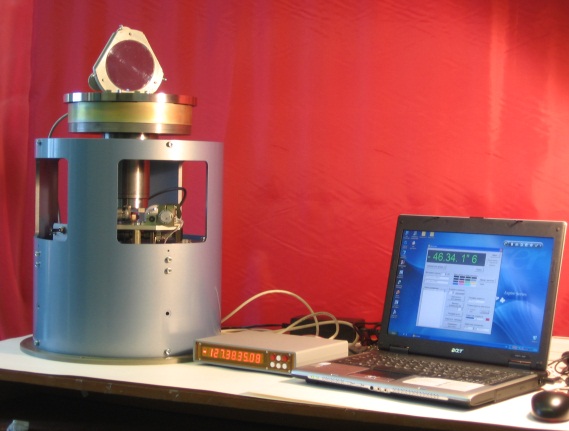

Наноизмерительный двухшпиндельный зеркальный гониометр: «НАНО Д3Г »
-точность, угл. сек: ± 0,25; дискретность, угл. сек,: 0,01;
Управление: ручное; ЧПУ от ПК; скорость вращения шпинделя, угл. с/с: 1ч 600;
- выход в заданный угол по программе с точностью, угл. сек: ± 0,5.

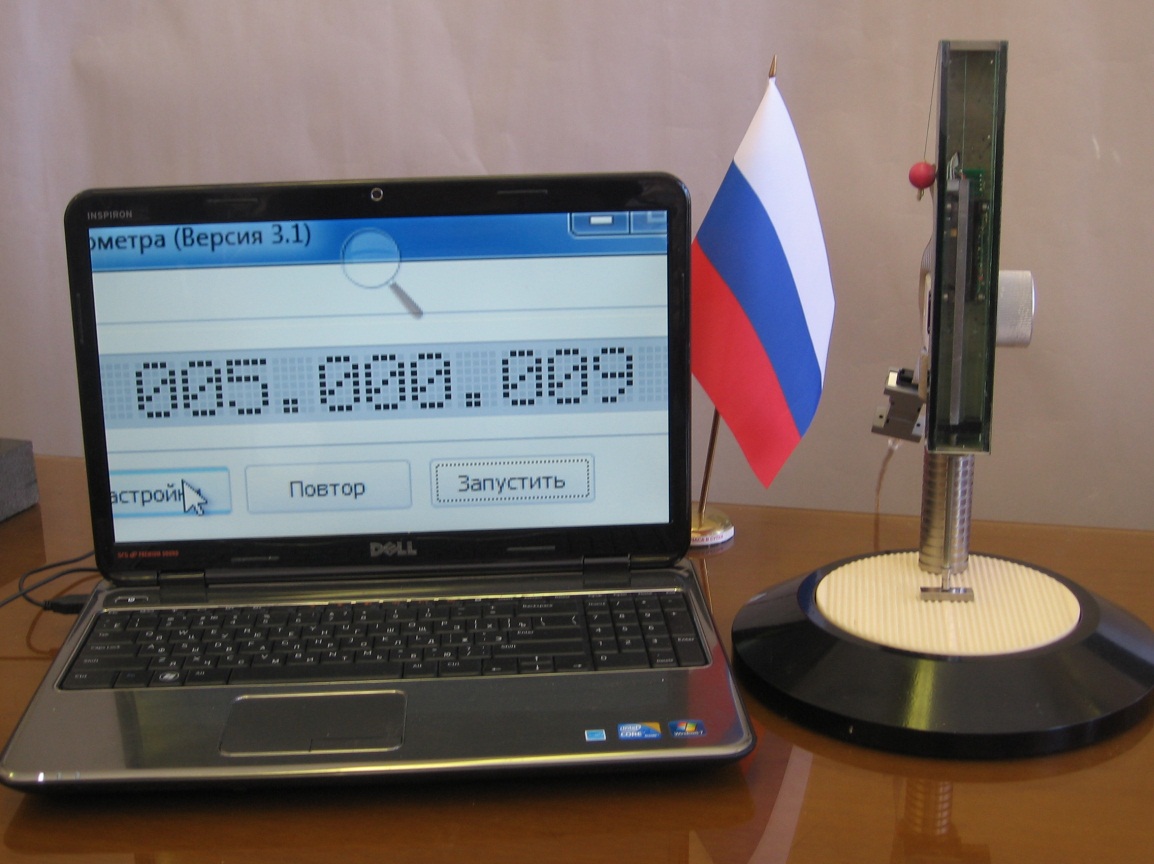

НАНОДЛИННОМЕР ГОЛОГРАФИЧЕСКИЙ НГ-70 (РАЗРЕШЕНИЕ 1 НАНОМЕТР)
-точность, мкм:………………...± 0,05; разрешение:……………...... 1 нанометр;
-измеряемая длина L, мм:……….70; максимальная скорость движения штока, мм/с: ……..500;
-выход на ПК - через USB.
На керамическом столе расположена концевая мера с высотой 5мм. Показания читаются следующим образом: 5 мм и 9 нанометров.

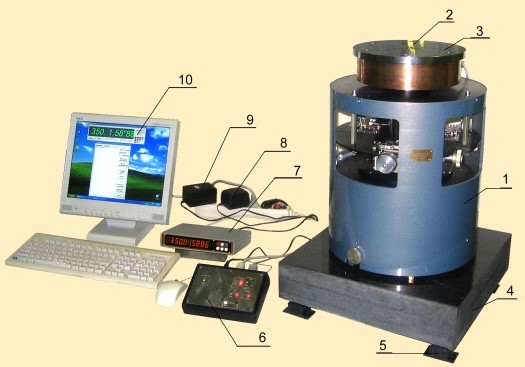

Двухшпиндельный НАНO измерительный поворотный стол – «НAНO ИПС - 2»
- точность, угл. сек.: ± 0,25; дискретность, угл. сек.: 0,01.
Применяется: для аттестации угловых датчиков, оптических элементов и т. п.;
для сертификации приборов с/без инерционной нагрузки 50 Нм и 0,02 Нм соответственно.
модернизация ранее выпускавшихся промышленных микроскопов УИМ – 21,23 и 24 до уровня трёхкоординатной наноизмерительной машины с точностью 50 нм.
