Технологическая карта №3
на выполнение земляных работ для прокладки
кабельных линий.
№ НЛЖИ 444/445-14-ТКР-ТК-3
Реконструкция наружного освещения Зоологического переулка.
Комплексное благоустройство Мытнинской набережной от Биржевого моста до Кронверкского моста, Зоологического переулка, проспекта Добролюбова, дома№№2-6.
Реконструкция наружного освещения Мытнинской наб.
2016 г.
Оглавление
1. Порядок производства работ 3
2. Охрана труда и безопасность производства работ 5
3. Оборудование и механизмы 7
1. Порядок производства работ
1.1 Технология выполнения работ по этапам
Подготовительные работы Геодезические работы Ограждение места работы Установка знаков ОДД Разработка грунта траншеи экскаватором Устройство трубного перехода 1 этап Устройство временной дороги над трубным переходом Ограждение места работы Установка знаков ОДД 10.Разработка грунта траншеи экскаватором Устройство трубного перехода 2 этап Устройство временной дороги над трубным переходом Устройство участка дороги над трубным переходом силами специализированной организации.
1.2 Состав бригады
№ п/п | Должность и профессия | Разряд | Группа ЭБ | Кол-во человек |
1 | ИТР (прораб, мастер) | V | 2 | |
2 | Инженер-геодезист | III | 1 | |
3 | Электромонтер-линейщик | 5 | IV | 1 |
4 | Электромонтер-линейщик | 4 | III | 2 |
5 | Электромонтер-линейщик | 3 | III | 4 |
6 | Водитель | 3 | II | 1 |
8 | Машинист экскаватора | 5 | III | 1 |
Всего | 14 |
1.3 Подготовка рабочего места
Территорию строительной площадки оградить защитным сетчатым ограждением высотой не менее 1,6 м, без проемов, с воротами и калитками. На ограждении установить сигнальное освещение из светильников красного цвета, расположенных друг от друга не более 10-15 м Выполнить разбивочные работы и закрепить на местности проектные оси кабельной линии, границы выемок и насыпей с составлением акта, со схемой разбивки и привязки к опорной геодезической сети. Выявить и обозначить на местности подземные коммуникации, согласовать с эксплуатирующими их организациями возможность производства земляных работ. Подготовить временные ограждения для будущих шурфов и траншей. Ответственный руководитель работ должен иметь план и профиль трассы КЛ с указанием мест пересечения инженерных коммуникаций и соединительных колодцев.
Проходы и проезды на территорию строительной площадки, а также проходы к рабочим местам и сами рабочие места содержать в чистоте и порядке, очищать от мусора, не загромождать складируемыми материалами и конструкциями. Установить водоналивные ограждения типа «Нью-Джерси» и дорожные знаки согласно утвержденной схемы ОДД
1.4 Разработка грунта траншеи экскаватором
Траншея для прокладки кабелей отрывается на глубину 0,9 м и ширину до 0,7 м. Работы по разработке грунта вести гусеничным экскаватором JCB 3CX. Извлеченный грунт вывозится автотранспортом на полигон для складирования грунта. Погрузка грунта на автосамосвалы должна производиться со стороны заднего или бокового борта. Разрабатывать грунт в котлованах подкопом не допускается.
Земляные работы должны выполняться механизированным способом. Ручная планировка грунта допускается при малых объемах, в недоступных для машин местах и при доводке основания траншеи до проектных размеров (планировка, выравнивание).
Разработку грунта экскаватором вести с недобором до проектной отметки в 10 см. Доработку недоборов до проектной отметки проводить с использованием бульдозера и вручную.
Перед допуском рабочих в котлован должно быть проверено состояние откосов. Валуны и камни, а также отслоения грунта, обнаруженные на откосах, должны быть удалены. Допуск рабочих в выемки с откосами, подвергшимися увлажнению, разрешается только после тщательного осмотра лицом, ответственным за обеспечение безопасности производства работ. Постоянно контролировать состояние грунта откосов и обрушение неустойчивого грунта в местах, где обнаружены «козырьки» и трещины (отслоения).
Разработанную траншею оградить временным защитным ограждением высотой 0,8 – 1,1 м на расстоянии не менее 0,3 м от бровки.
Земляные работы производить в соответствии с требованиями СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».
1.5 Сварка ПЭ труб встык, засыпка труб
Сварка встык заключается в нагреве торцов свариваемых труб или деталей до вязкотекучего состояния полиэтилена в результате контакта с нагревателем и последующем соединении торцов под давлением после удаления нагревателя.
Сварочный цикл можно разделить на следующие этапы: оплавление, нагрев, удаление нагревателя из зоны сварки, сварка и охлаждение.
Встык можно сваривать только трубы и фитинги одинакового диаметра и SDR, изготовленные из полиэтилена одной марки.
Толщина стенки трубы при стыковой сварке должна быть не менее 5 мм. Стыковую сварку разрешено проводить при температуре воздуха от -15єС до +45єС.
Трубы в кабельных траншеях укладываются на песчано-гравийную смесь толщиной 100 мм. Песчано-гравийная смесь доставляется к месту производства работ автотранспортом, засыпается в кабельные траншеи экскаватором и уплотняется вибротрамбовками.
1.6 Восстановление дорожного полотна
После окончания работ по укладке трубы, засыпке траншеи и трамбовки основания дороги, она по договору подряда передается специализированной дорожной организации для полного восстановления асфальтобетонного покрытия. Работы по восстановлению ведутся по отдельной схеме ОДД.
2. Охрана труда и безопасность производства работ
2.1 Применяемые средства защиты работающих
п/п | Наименование | Единица измерения | Кол-во |
1 | Каска защитная | шт. | 14 |
2 | Рукавицы-перчатки | пар | 14 |
3 | Рабочие комбинезоны | комплект | 14 |
4 | Сапоги резиновые | пар | 14 |
5 | Аптечка медицинская | шт. | 1 |
6 | Огнетушитель | шт. | 2 |
2.2 Требования безопасности выполнения земляных работ
Земляные работы должны выполняться механизированным способом. Ручная разработка грунта допускается при малых объемах, в недоступных для машин местах и при доводке траншеи до проектных размеров (планировка оснований, доборка и зачистка).
Во время перерывов в работе (независимо от их причин и продолжительности) стрелу экскаватора следует отвести в сторону от забоя, а ковш опустить на грунт. Очистку ковша можно производить только после того, как он опущен на землю вне траншеи.
При прекращении земляных работ, в том числе временном, экскаватор следует отвести на расстояние не менее 2 м от края котлована.
При работе экскаватора запрещается производство каких-либо других работ со стороны забоя и нахождение людей в радиусе действия экскаватора плюс 5 м (Рис.2).
Во время движения экскаватора его стрелу необходимо устанавливать строго по направлению хода, а ковш приподнять над землей на 0,5-0,7 м. Запрещается передвижение экскаватора с нагруженным ковшом.
Машинист экскаватора и ответственный руководитель работ обязаны следить за состоянием стенок разрабатываемой траншеи и при малейшей угрозе обрушения, обвалов или оползней, а также при образовании навесов (козырьков) немедленно прекратить работу и отвести экскаватор на безопасное расстояние. Разработка грунта «подкопом» не допускается.
Скрытые под землей инженерные коммуникации должны быть обозначены на поверхности земли указателями.
Спускаться людям в траншею допускается только по специально устанавливаемым лестницам и в касках. Для спуска в траншею и подъема из нее следует применять только специальные приставные наклонные лестницы, которые должны соответствовать ГОСТ 26887-86.
Запрещается разработка грунта механизированным способом на расстоянии менее 2 м от боковой стенки траншеи и менее 1 м над верхом трубы, кабеля или других коммуникаций, а также использование отбойных молотков, ломов и кирок для рыхления грунта над кабелем на глубину более 0,3 м при нормальной глубине прокладки.
Для обеспечения непрерывной работы комплекта машин следует:
-иметь подготовленный фронт работ;
-организовать труд подсобных рабочих для непрерывного использования машин;
-организовать своевременное материальное снабжение и ремонт машин;
-организовать мойку колес автотранспорта перед выездом его на асфальт.
Экскаваторные работы по устройству траншеи для кабельной линии производятся после окончания планировки грунта.
Кабельные траншеи роются специальными экскаваторами, оборудованными обратной лопатой, открытым способом с погрузкой грунта в отвал. В местах, где невозможно применить механизмы из-за большого количества подземных коммуникаций и зеленых насаждений, траншеи под кабель роют вручную.
При работе экскаватора не разрешается производить другие работы со стороны забоя и находиться работникам в радиусе действия экскаватора плюс 5 м. Вблизи действующих кабелей траншеи и котлованы разрабатывают особо осторожно, а начиная с глубины 0,3 м - только лопатами. Применять ломы и кирки запрещается. Если при рытье траншеи будет обнаружен неизвестный кабель или появится запах газа, работы немедленно приостанавливают и удаляют рабочих из траншеи.
Валуны и камни, а также отслоения грунта, обнаруженные на откосах, должны быть удалены.
Сразу после разработки грунта открытым способом в местах пересечения с тротуарами, пешеходными переходами и переездами произвести устройство временных переездов и переходных мостиков в соответствие с требованиями СНиП 12-03-2001:
- переходные мостики шириной не менее 1,5 м, огражденные с обеих сторон перилами высотой не менее 1,1 м, со сплошной обшивкой внизу на высоту 0,15 м и с дополнительной ограждающей планкой на высоте 0,5 м от настила;
- временные переезды шириной и грузоподъемностью, обеспечивающие беспрепятственный и безопасный проезд автотранспорта и строительной техники.
С целью исключения размыва грунта, образования оползней, обрушения стенок выемок в местах производства земляных работ до их начала необходимо обеспечить отвод поверхностных и подземных вод.
В случае обнаружения в процессе производства земляных работ не указанных в проекте коммуникаций, подземных сооружений или взрывоопасных материалов земляные работы должны быть приостановлены до получения разрешения соответствующих органов.
Траншеи должны быть ограждены защитными ограждениями, на которых необходимо устанавливать предупредительные надписи, а в ночное время – сигнальное освещение.
2.3 Пожарная безопасность
Персоналу, выполняющему работы по строительству запрещается:- курить (за исключением специально отведенных мест); пользоваться открытым огнем; производить осмотр и ремонт машин и механизмов с целью исключения пролива ГСМ на территории строительной площадки
2.4 Охрана окружающей среды
3. Оборудование и механизмы
3.1 Ведомость приспособлений и оснастки для производства работ
№ п/п | Наименование | Ед. изм. | Кол-во |
1 | Лопата штыковая | шт. | 4 |
2 | Лопата совковая | шт. | 4 |
3 | Нивелир Н-3 | шт. | 1 |
4 | Теодолит со штативом ГОСТ 10529-86 | шт. | 1 |
5 | Рейка геодезическая длиной 3м (неметаллическая) | шт. | 1 |
6 | Рулетка лазерная 50 м | шт. | 1 |
7 | Трамбовки ручные | шт. | 2 |
8 | Сабельная пила Makita | шт. | 2 |
9 | Прожектор галогенный 150 Вт на штативе | шт. | 2 |
10 | Удлинитель в чемодане с 4-мя встр. розетками на 16 А | шт. | 2 |
3.2 Технические характеристики механизмов

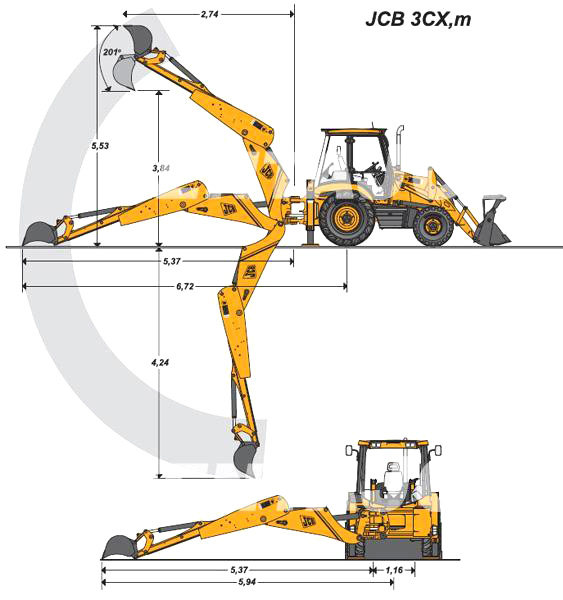

Экскаватор JCB 3CX
Эксплуатационная масса (кг) | 8 700 |
Емкость ковша (м3) | 1,00 |
Глубина копания (мм) | 5 460 |
Мощность двигателя (кВт/л. с) | 63/85 |
Самосвал КАМАЗ-65115
Грузоподъемность а/м, кг | 15000 |
Полная масса, кг | 25200 |
Объем самосвальной платформы, куб. м | 10,5 |
Угол подъема платформы, град | 60 |
Направление разгрузки | Назад |
Максимальная скорость с полной массой, км/ч | 80 |
Угол преодоления подъема, не менее % | 25 |
Внешний габаритный радиус поворота, м | 9 |
