Вариант 8

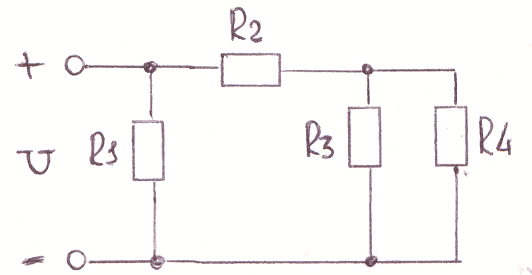

Цепь постоянного тока состоит из смешанного соединения резисторов (рисунок 10).Известно, что
Ом,
Ом,
Ом,
Ом, а напряжение, приложенное к цепи
В. Определить токи и напряжения на отдельных участках цепи, а также электрическую энергию, израсходованную за 2,5 часа.
Рисунок 10
2. Неразветвлённая цепь переменного тока содержит активное сопротивление
Ом и катушку с активным сопротивлением RК = 5 Ом и индуктивным
Ом. Напряжение, приложенное к цепи, равно 220В. Частота питающей сети 50Гц. Определить полное сопротивление цепи, ток в цепи, напряжение на отдельных участках, коэффициент мощности
. Построить векторную диаграмму.
3. В сеть трёхфазного тока с линейным напряжением 380В включён потребитель энергии, соединённый «треугольником». Определить линейный ток, коэффициент мощности
и потребляемую мощность
. Известно, что активное сопротивление в каждой фазе
Ом и ёмкостное
Ом.
4. Вольтметр имеет внутреннее сопротивление 15000Ом, шкалу на 100 делений и цену деления
. Определить сопротивление добавочного резистора, чтобы данным вольтметром измерять напряжение до 600В; до 900В. Приведите схему включения добавочного резистора.
5. Защитное заземление в электрических сетях. Расчет простейшего заземлителя.
6. Изобразить трёхфазную схему выпрямления. Объяснить принцип действия схемы, привести временные графики токов и напряжений в схеме. В чём достоинства и недостатки данной схемы?
7. Пояснить устройство, принцип действия и применение тиристоров. Какую роль выполняет управляющий электрод?
