Строим лампач

Строим лампач

Итак, если кто-то решился?-готов поделиться опытом, как было и что получилось

Перед тем. Как строить Hi-End  нужно (ну конечно кроме понимания того что делаешь) уяснить несколько вещей

Размер, вес, энергопотребление устройства не имеет никакого значения На пути звука не должно быть ничего, поэтому все ООС, частотозависимые цепочки и т д –В ТОПКУ! Линейность АЧХ(особенно которая от 10 гц до 120) кгц-не нужна абсолютно, ибо построив такой вот  практически линейный( ну конечно действительно высококлассный) усилок мы начинаем перед его входом ставить преды с трехполосным темброблоком, эквалайзеры и прочие высококлассные и не дешевые ништяки чтобы эту самую линейность подгонять под свою акустическую систему, квартиру ну и конечно любимые ушки.  Конечно все вышеперечисленные  девайсы использовать можно и нужно, но стоит ли при этом усложнять, удорожать схему УМ и мучить звук внутри этой сложной схемы.

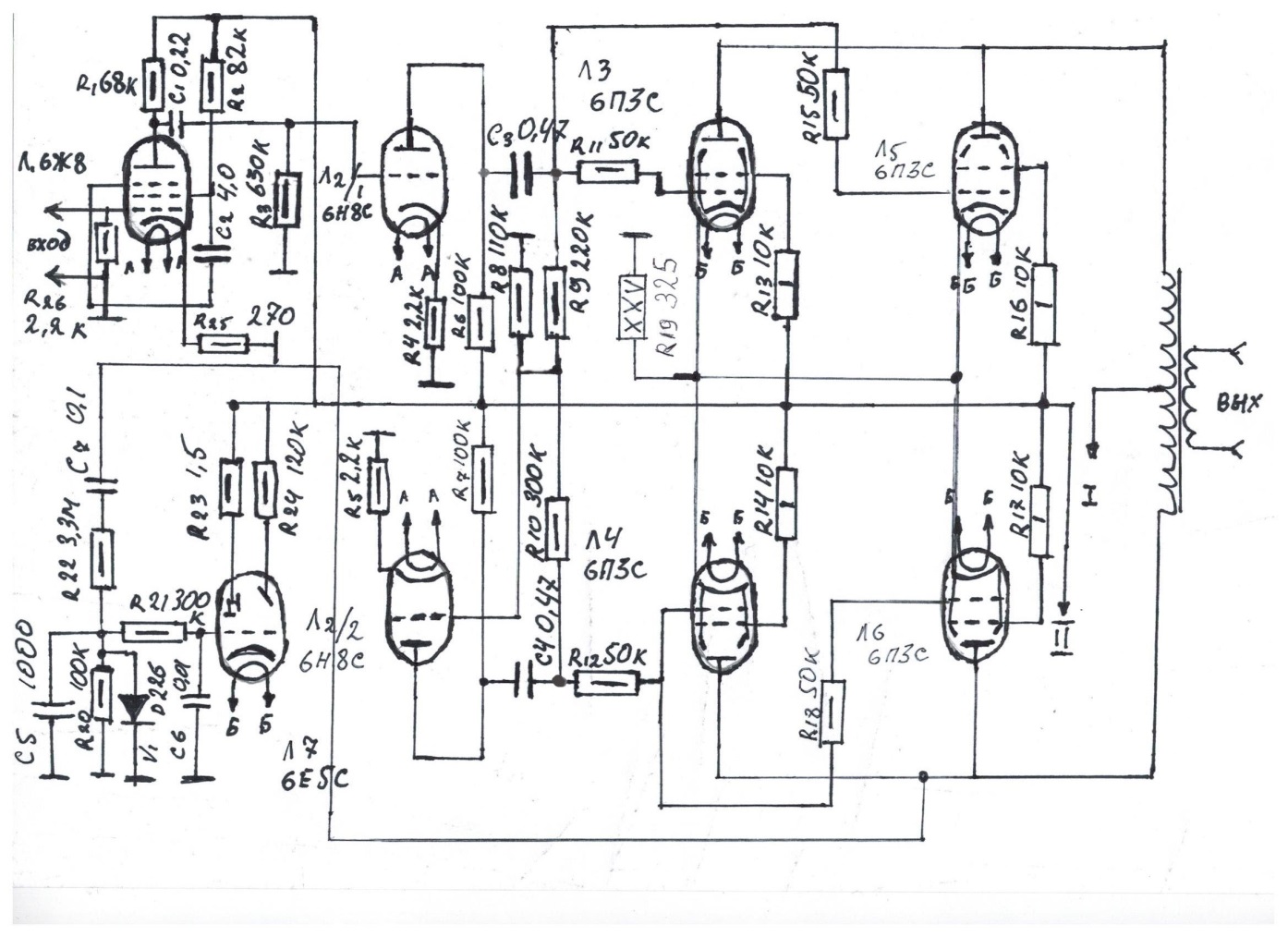

Итак сама схема

Классика-без каких либо наворотов. Выдумывалась исходя из наличия деталюшек(главным образом ламп. Как это работает описано не один раз в десятках источников потому повторяться смысла особого нет.

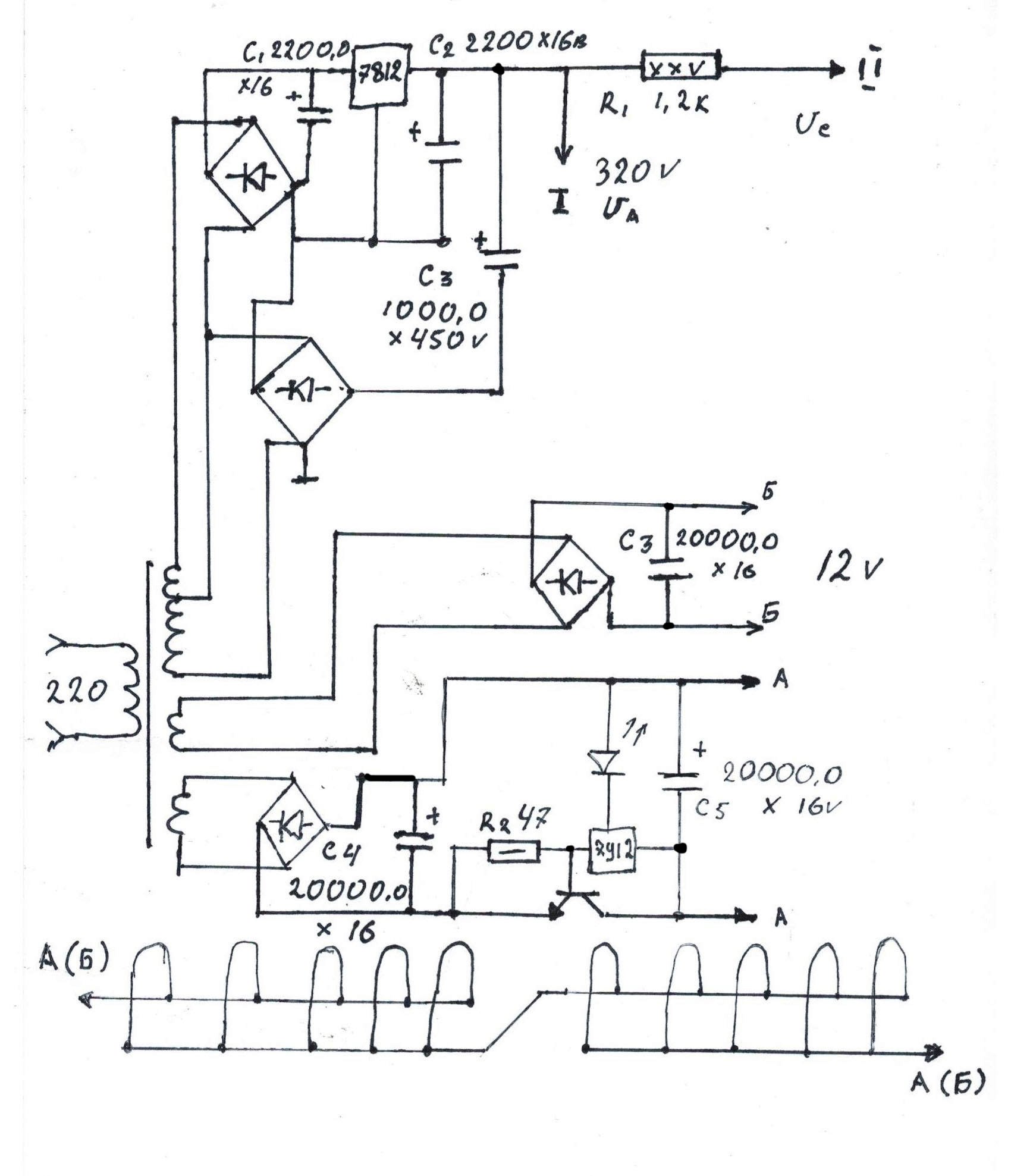

И питание

Я не сторонник того, что нельзя использовать полупроводники в вспомогательных узлах ламповых УНЧ – Можно и работают они там прекрасно,  при этом ламповый звук не перестаёт быть ламповым. Впрочем. Если есть желание-можно тоже самое сделать на кенотронах и газовых стабилитронах. Технически-это не сложно абсолютно. Я посчитал, что тратить  средства на покупку этих ламп неразумно, и потому обошелся тем, что имелось в загашниках. Трансформатор-перемотанный ТС-270, первичка –родная вторичка и накалы перемотал. Первичка состоит из двух 305 и 12 V. Это позволило получить достаточно просто и дешево стабилизированное анодное напряжение. Накалы-по 12V  для 6Ж8 и 6Н8С – стабилизированное. Для 6П3С - просто постоянка. Пробовал стабилизированное-на звук не повлияло а транзисторы калятся как комфорка (КТ808 в стабилизаторе) 12 V для накала(а не 6,3)  выбрано так-же для снижения тока. Я просто включил последовательно накалы левого и правого канала. Выходные трансы-от «Прибоя» всё таки кое что хорошее в нем было. Можно и другие зюзать, но не любые, а чтобы по мощности  и сопротивлениям подошли. Монтаж-всё в  ваших руках. Я простую висячку собрал. Насчет заземления всего и вся в одной точке?- в этой схеме  не обязательно. Пробовал - эффект нулевой. Его в ХХ что так не слышно от слова «совсем» что с  одной точкой заземления.  То. Что получилось выглядит вот так

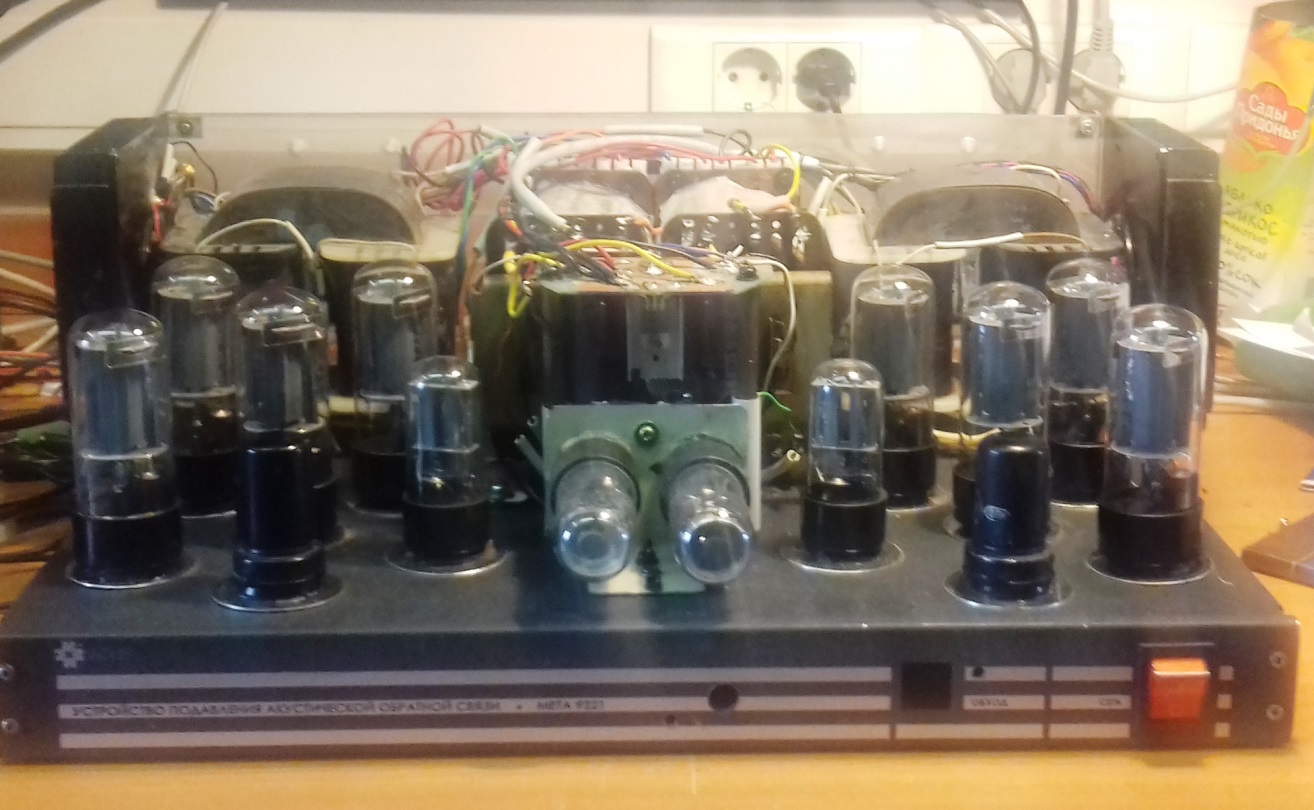

Осталось  немного работы-доделать покрасить и установить верхний кожух и фальш-панель на морду-ну вот и всё

За сим откланиваюсь

Филатов  И.
