Построение структурного седла (пошаговая инструкция)

Построение структурного седла (пошаговая инструкция).

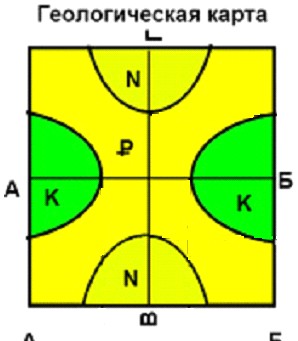

Построение структурного седла начинают с изображения его геологической карты.

Шаг 1

Затем провести две взаимно перпендикулярные линии разрезов (АБ и ВГ).

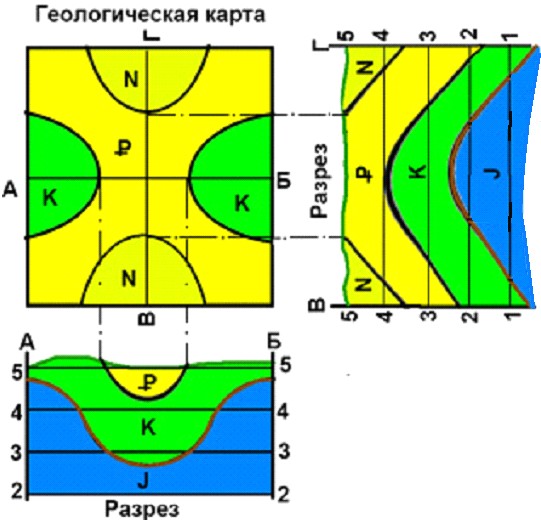

Построить рамки разрезов, спроецировать на условную поверхность рельефа геологические границы и построить два взаимно перпендикулярных разреза (шаг 2)

Шаг 2

После этого следует выделить структурную поверхность, по которой будет строиться структурная карта Удобно выбрать её так, чтобы она не выходила на поверхность земли и пересекала бы максимальное число высотных отметок. На нашем рисунке это кровля юры (показано коричневым цветом на рисунке).

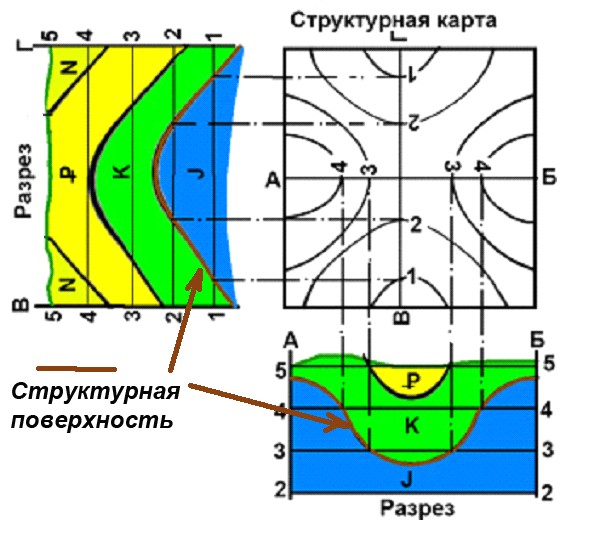

Затем необходимо построить рамку будущей структурной карты, перенести на неё линии разрезов и спроецировать на них точки пересечения структурной поверхности и высотных отметок (шаг 3).

Шаг 3

Соединить одноименные точки и провести стратоизогипсы, учитывая общую рисовку геологических границ на геологической карте.

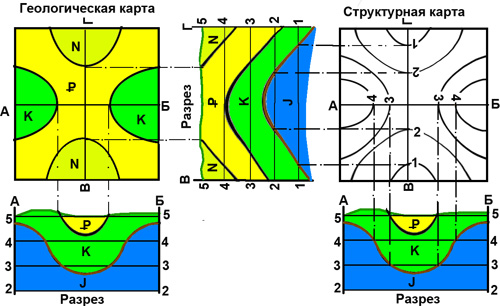

В результате изображены геологическая и структурная карты и два разреза одной и той же объемной структуры – структурного седла и все рисунки согласованы друг с другом (шаг 4).

Рис.10.26 Построение геологической карты, разрезов и структурной карты структурного седла (седловины)
