РАЗРАБОТКА РЕЗОНАТОРА НА ОСНОВЕ КОАКСИАЛЬНОЙ РЕБРИСТОЙ ЛИНИИ
ДЛЯ ЦЕЛЕЙ УРОЛОГИИ
факультет Электроники и телекоммуникаций
АННОТАЦИЯ
Проведен электродинамический анализ резонатора на основе коаксиальной ребристой линии. Получены аналитические соотношения, позволяющие осуществлять расчет ее дисперсионных характеристик и волнового сопротивления в зависимости от геометрических размеров образующих проводников и диэлектрического заполнения. Дано качественное сравнение теоретических зависимостей и результатов физического эксперимента. Показана перспективность применения такой структуры для создания различных СВЧ устройств.
ВВЕДЕНИЕ
Для создания различных элементов СВЧ устройств – резонаторов, излучателей, шлейфов, согласующих устройств и др., применяемых в современных медицинских устройствах часто используются резонансные отрезки коаксиальных линий. Эти элементы просты по конструкции, а их волновое сопротивление однозначно и легко определяется отношением диаметров проводников линии и может изменяться в широких пределах [1].
ЭЛЕКТРОДИНАМИЧЕСКИЙ АНАЛИЗ РЕЗОНАТОРА НА ОСНОВЕ КОАКСИАЛЬНОЙ РЕБРИСТОЙ ЛИНИИ
Кроме того, геометрическая длина таких отрезков может быть уменьшена, если поверхность одного или из проводников коаксиальной линии сделать ребристой [2, 3] (рис.1).
Рис.1. Общий вид коаксиальной ребристой линии.
Обобщенный вид дисперсионного уравнения коаксиальной линии с ребристыми проводниками впервые получен в работе [4]:
,
где
- разностный котангенс;
- фазовая постоянная, связанная с поперечной постоянной
и волновым числом
соотношением:
.
Указанная задача решалась электродинамическим методом сшивания проводимостей для случая возбуждения в коаксиальной линии с внутренним и внешним ребристыми проводниками аксиально - симметричной волны Е-типа. Учитывалось также, что длина волны в линии значительно превышает толщину ребер и расстояние между ними. Это позволило использовать импедансное приближение и эквивалентные (усредненные) граничные условия на поверхностях проводников [5]. Толщина ребер считалась бесконечно малой.
Проанализируем ниже полученное уравнение для представляющих практический интерес частных случаев, для чего введем обозначения:
,
,
С учетом данных обозначений дисперсионное уравнение приобретает вид
Анализ полученного уравнения, приведенного выше, показывает, что оно распадается на два независимых уравнения, решение каждого из которых позволяет найти фазовые постоянные замедленных волн, распространяющихся вблизи «ребристого стержня»
,
и внутри «диафрагмированного волновода»
.
В общем случае дисперсионное уравнение имеет два решения - для синфазного и противофазного возбуждения волн. Для упрощения последующего анализа введем коэффициенты:
;
. С их учетом дисперсионное уравнение преобразуется к квадратному уравнению и приобретает вид:
Решение данного уравнения может быть записано следующим образом:
В этом случае при сильной связи между электродами и противофазном возбуждении получим:
,
для синфазного возбуждения
.
Из полученных формул следует, что противофазному возбуждению соответствует большее значение фазовой постоянной.
Дальнейший анализ дисперсионного уравнения в случае относительно высоких частот (или увеличении радиусов проводников) показал, что оно превращается в уравнение двух связанных гребенок. При этом если гребенки имеют идентичные импедансы, то в случае противофазного возбуждения дисперсионное уравнение совпадает с уравнением одной из гребенок с идеально проводящей плоскостью, расположенной на расстоянии, равном половине расстояния между гребешками.
Полученные теоретические соотношения качественно подтверждаются результатами физического эксперимента. На рис.2. показаны теоретические и экспериментальные зависимости коэффициента замедления от частоты при различном заполнении внутренней области между ребристыми электродами диэлектрической средой с различной относительной диэлектрической проницаемостью. При этом экспериментальная кривая для структуры с воздушным заполнением имеет несколько большие значения, чем теоретическая, что объясняется незначительной погрешностью полученных аналитических соотношений.
Рис.2. Сравнение теоретических и экспериментальных дисперсионных характеристик коаксиальной ребристой линии.
Полученные в результате электродинамического анализа теоретические соотношения позволяют рассчитать изменение фазовой скорости замедленной электромагнитной волны в коаксиальной линии с ребристыми проводниками и находятся в хорошем соответствии с результатами физического эксперимента. Применение такой структуры представляет практический интерес, поскольку позволяет уменьшать ее продольные геометрические размеры при сохранении электрической длины, что актуально для вопросов медицины, в частности для терапии урологических заболеваний.
РАЗРАБОТКА ЭЛЕКТРОДА

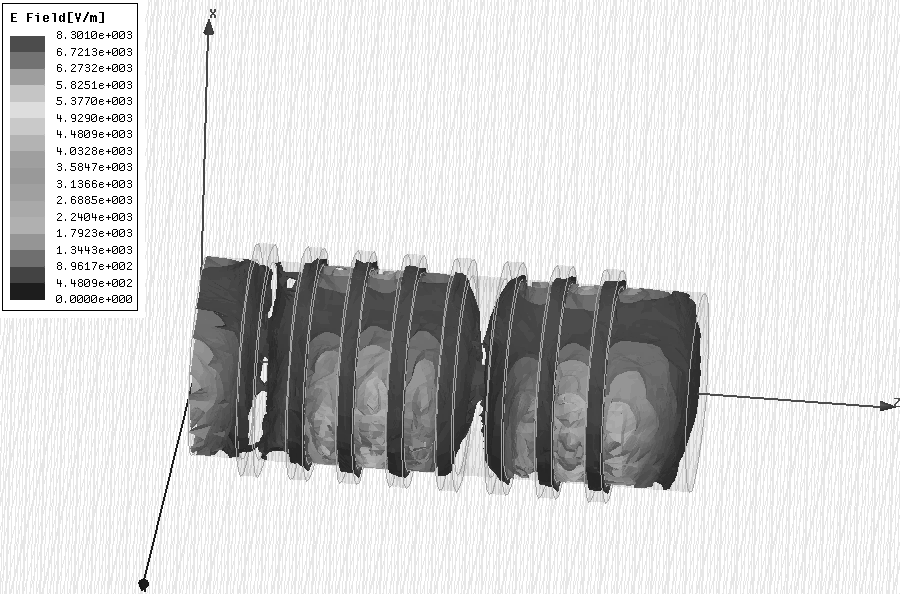

Предлагаемый к разработке электрод был смоделирован в пользовательской программе компании Ansoft HFSS v.12 (рис.3). Для рабочей частоты 2450 МГц, общая длина электрода была выбрана равной 30 мм, диаметр электрода – 12 мм. Количество ребер, укладывающихся на данной длине, при равенстве ширины ребра и расстояния между ними, выбрано равным восьми. Консультации со специалистами из 7 Центрального военного научно – исследовательского авиационного госпиталя (7 ЦВНИАГ) подтвердили, что данные геометрические параметры прибора приемлемы для проведения урологических процедур трансуретральной микроволновой термотерапии (ТУМТ).
Рис.3 Модель электрода с продольно проводящим экраном в программе Ansoft HFSS v.12.

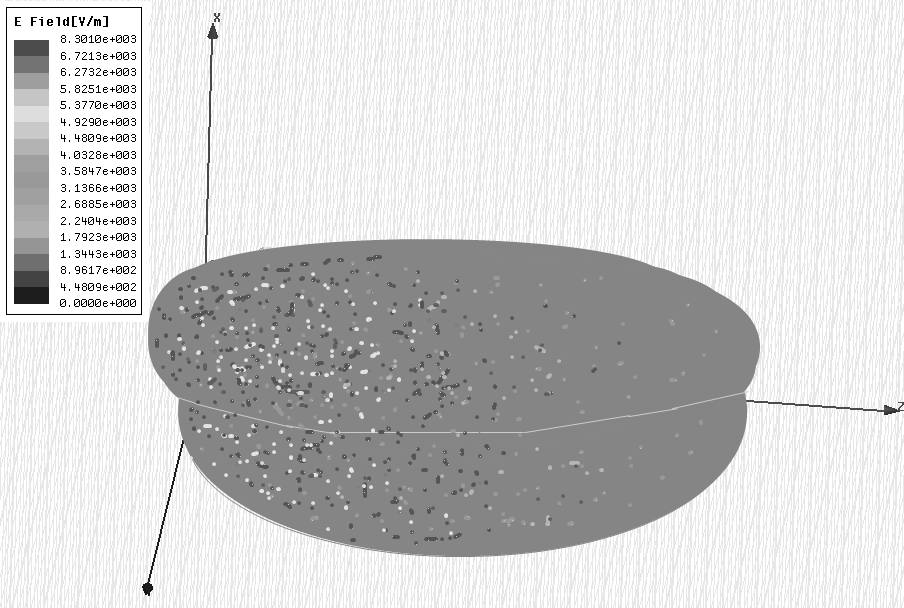

В ходе разработки данного электрода была проведена работа по созданию модели предстательной железы, включающая в себя все основные биологические параметры данного органа и соответствующая геометрическим параметрам среднестатистического мужчины в возрасте 40 лет (рис.4).
Рис.4 Модель предстательной железы.

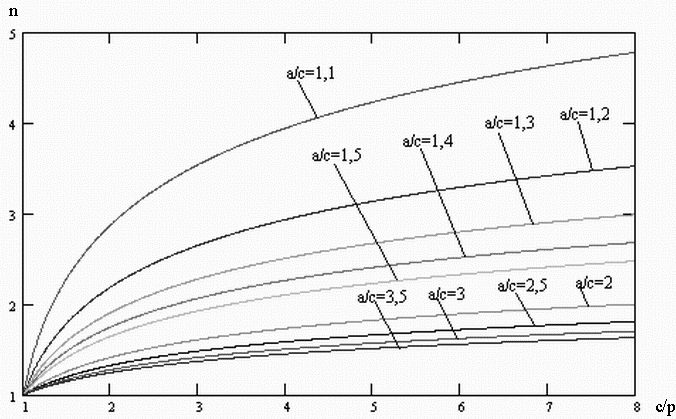

Дальнейший анализ показал, что замедление в этой системе зависит от отношения геометрических размеров электрода и ε. На рис.5 при ε =1 приведена зависимость замедления n от отношения геометрических параметров электрода (c, p, a,), рассчитанная в программе MathCAD.
Рис.5. Зависимость коэффициента замедления от отношения геометрических параметров электрода.
ЗАКЛЮЧЕНИЕ
Обработка полученных результатов компьютерного моделирования и приближенного аналитического выражения для коэффициента замедления, с учетом особенностей проведения терапии показывает, что управляя поперечной постоянной и диэлектрической проницаемостью среды в пространстве между ребристым стержнем и экраном, можно добиться требуемого коэффициента замедления при заданной рабочей частоте электрода, что, в свою очередь, позволяет использовать предложенную структуру для эффективного терапевтического лечения заболеваний простаты.
