Изобретение относится к области теплоэнергетики и предназначено для подачи жидкого (предпочтительно тяжелого) топлива, отработанного масла и воздуха в топки котлов и может быть использовано в различных отраслях, где используются топливосжигающие устройства.
Предлагаемая конструкция горелки обеспечивает устойчивое пламя при сжигании любых видов топлива, включая высоковязкие, при этом происходит практически полное сгорание тяжелых высоковязких топлив, что обуславливает экономичность заявленной горелки по сравнению с известными конструкциями до 5%. Конструкция характеризуется простотой, надежностью, отсутствием быстроизнашивающихся узлов и деталей, ремонт горелки практически сводится к своевременной замене подшипников качения и сальников (покупных изделий). Возможность установки сменных стаканов и сопла делает данную горелку универсальной, позволяет применять в технологических и отопительных котлах, а также в составе зерносушильных агрегатов, при подготовке асфальтовых смесей, при обжиге кирпича и т. п.
Горелка содержит корпус, в полости которого установлен с возможностью вращения от привода полый вал, один конец которого связан с узлом топливоподачи, а на втором конце смонтирован соосно валу распыливающий стакан, в объем которого открыт выходной конец полого вала, снабженный разбрызгивающей гайкой, и рабочее колесо вентилятора подачи первичного воздуха, жестко закрепленное на полом валу в полости кожуха, снабженного на конце регулирующим выпускным патрубком 8, коаксиально охватывающего распыливающий стакан, тыльная сторона которого снабжена воздухоподводящим каналом с полостью кожуха. При этом горелка снабжена средством подачи вторичного воздуха. Полый вал выполнен с возможностью вращения с частотой 7500-8000 об/мин. Полый вал установлен в подшипниках, размещенных в масляной ванне, установленной в полости корпуса соосно полому валу. Поверхность рабочего колеса подачи первичного воздуха, обращенная к распыливающему стакану, снабжена цилиндрическим выступом, соосным с осью вращения полого вала. Днище распыливающего стакана снабжено выступом с цилиндрической выточкой в торце, выполненной с возможностью плотной посадки на цилиндрический выступ рабочего колеса подачи первичного воздуха, при этом тыльная сторона разбрызгивающей гайки снабжена кольцевой канавкой, внешний бортик которой выполнен с возможностью плотного прилегания к поверхности дна распыливающего стакана. В днище распыливающего стакана выполнено сквозное отверстие с возможностью сообщения полости кольцевой канавки и полости кожуха рабочего колеса вентилятора подачи первичного воздуха, а в объеме разбрызгивающей гайки, в промежутках между разбрызгивающими отверстиями, выполнены, предпочтительно, равноудаленные друг от друга сквозные воздухонаправляющие отверстия, продольные оси которых ориентированы вдоль оси симметрии разбрызгивающей гайки, предпочтительно, под углом к поверхности распыливающего стакана. Кроме того, распыливающий стакан установлен с возможностью возвратно-поступательного перемещения по ступице рабочего колеса вентилятора и закреплен разбрызгивающей гайкой посредством резьбового соединения с возможностью замены распыливающего стакана одной длины и/или конусности на распыливающий стакан другой длины и/или конусности. При этом на внутренней поверхности кожуха рабочего колеса вентилятора подачи первичного воздуха, со стороны выпускного патрубка, выполнены спрямляющие направляющие потока первичного воздуха. Кроме того, направляющие потока первичного воздуха выполнены радиально изогнутыми в сторону, противоположную направлению вращения рабочего колеса вентилятора. Кроме того, канал подвода вторичного воздуха снабжен успокоителем движения воздуха и выполнен с возможностью подвода в него дымовых газов.

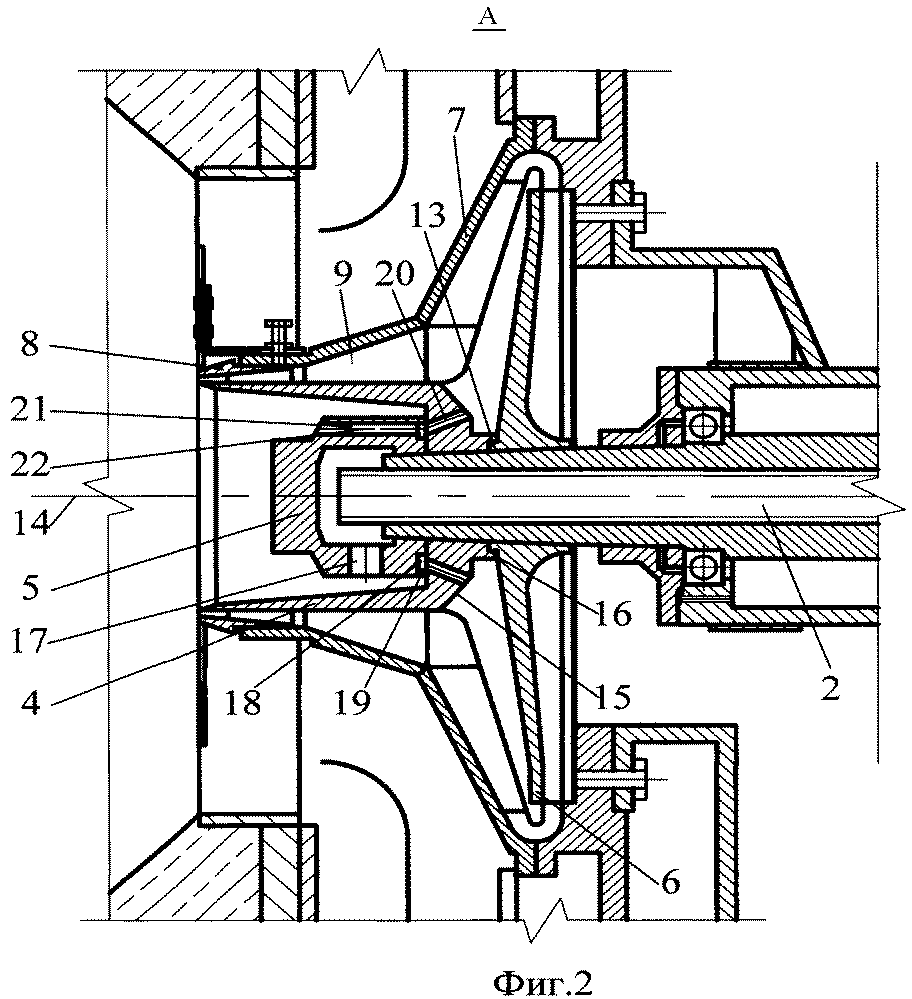

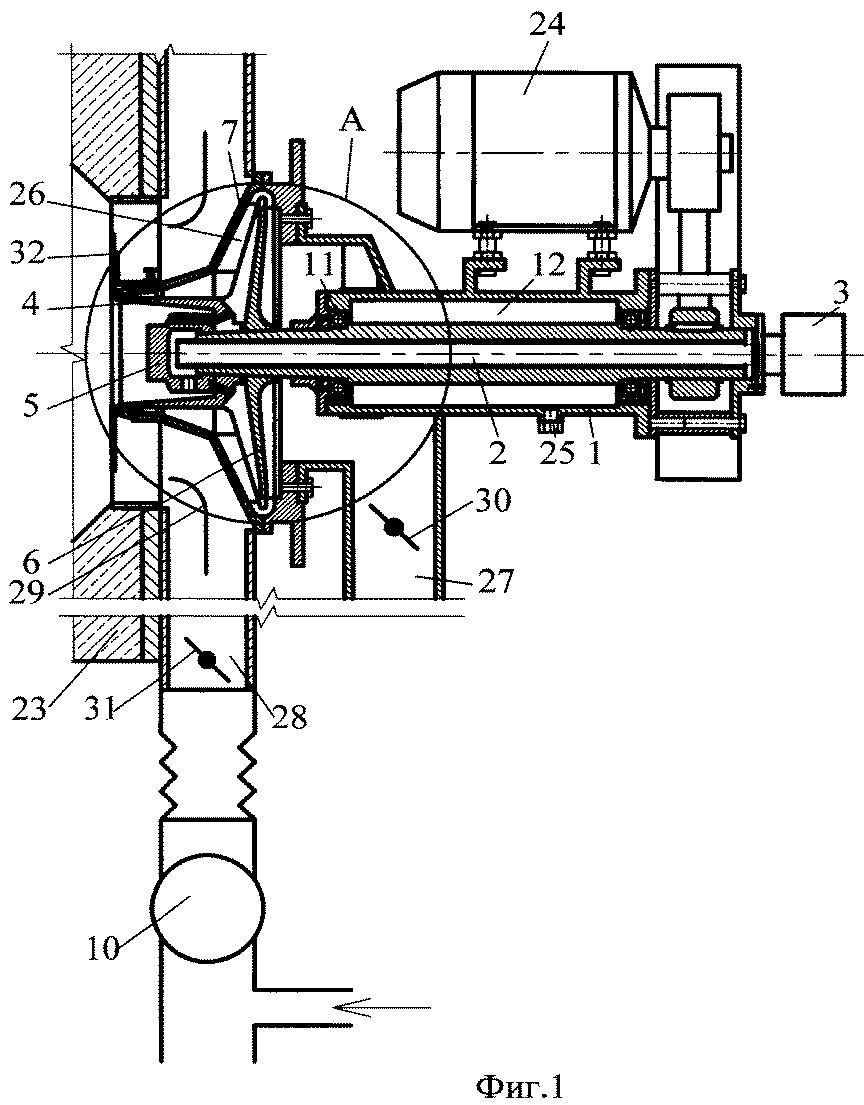

РИСУНКИ
