ИЗМЕРЕНИЕ ЕМКОСТИ С НОВЫМ МЕТОДОМ
Нгуен Данг Куанг
Национальный исследовательский Томский политехнический университет, г. Томск
Научный руководитель:
В статье изучается метод измерения емкости с использованием метод преобразование емкость в фазовый сдвиг. RC-цепи первого порядка состоит из резистор и конденсатор. Сдвиг фаз между входным и выходным напряжением определёны : ![]()
. Где ![]()
-частота питание, R и С является сопротивлением резистора и емкость конденсатора соответственно.

Рис. 1. RC-цепочка первого порядка.
Структурная схема показано ниже.

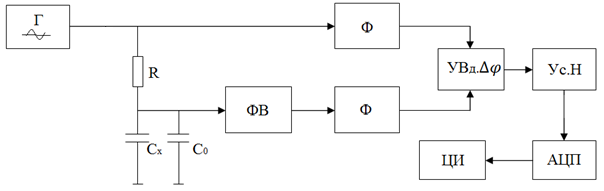

Рис 2. Структурная схема: Г-генератор; Ф - формирователь; ФВ - Фазоврашатель; УВд.![]()
-устройство выделение.![]()
; Ус. Н - усилитель напряжение; ЦИ - цифровой индикатор.
Измеряемый конденсатор ![]()
подключен параллельно образцовым конденсаторам ![]()
. При отсутствии измеряемый конденсатор, в схеме существует выбираемый резистор R и образцовым конденсаторам С0 и создается RC-цепочка первого порядка. Эта цепочка будет менять амплитуд напряжение и фаз. С использованием фазоврашатель, фаз выходной двигается и отклоняет от фаза генератор на 90 градусов.
Формирователь использует для формировать напряжение с синусоидальной в прямоугольной формы. Используем операционный усилиУД1А с питанием 5В для обеспечивает выходное напряжение формирователя тоже 5В. Напряжение с генератора подается на измерительный канал емкостного преобразователя, формируется в напряжение прямоугольной формы и поступает на один из входов устройства выделения фазы. Напряжение с генератора подается на опорный канал, формируется в напряжение прямоугольной формы и поступает на второй вход устройства выделения фазы. Используем микросхем К155ЛА3 для выделения ![]()
. На выходной устройства выделения фазы формируется напряжение прямоугольной формы с частотой, равной удвоенной частоте генератора. Усилитель напряжения усиливает сигнал с выхода схемы до уровня ![]()
В.
При отсутствии ![]()
, бывает R![]()
-цепочка первого порядка, фазовый сдвиг ![]()
. С помощью фазоврашатель, напряжение канала от генератора и от фазоврашателя сдвинуты относительно друг друга на 90 градусов. Поэтому среднее значения напряжения через усилителя равно нулю.
При присутствии ![]()
, значения емкость RC-цепочка меняется на (![]()
, тогда фазовый сдвиг ![]()
. Отклонение от напряжение канала генератор и от фазоврашателя будет изменяется. Из этого, среднее значение напряжение через усилителя не равно нулю. Он будет определенное значение, которое прямо пропорциональный с значением ![]()
.
![]()
![]()
Где ![]()
, ![]()
![]()
Имеем
![]()
![]()
И ![]()
- преобразования угла сдвига фаз в интервал времени
![]()
Следовательно ![]()
![]()
![]()
Отсюда

Сначала, нам надо определить чувствительность измерения сдвиг фаз между входным и выходным RC-цепи первого порядка. Благодаря этому, можно выбрать самые оптимальные частота, которые проводится эксперимент. Результат измерения представлены ниже:
Эксперимент проводится : R=300Ом, ![]()
=100нФ, ![]()
1нФ
f(кГц) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 15 | 30 |
| 11.69 | 22.40 | 31.63 | 39.33 | 45.61 | 50.76 | 54.96 | 58.47 | 63.83 | 70.14 | 82.32 |
| 11.78 | 22.57 | 31.84 | 39.56 | 45.87 | 51.01 | 55.19 | 58.70 | 64.01 | 70.27 | 82.39 |
| 0.09 | 0.17 | 0.21 | 0.23 | 0.26 | 0.25 | 0.23 | 0.22 | 0.18 | 0.13 | 0.07 |
S= | 0.09 | 0.17 | 0.21 | 0.23 | 0.26 | 0.25 | 0.23 | 0.22 | 0.18 | 0.13 | 0.07 |

Рис 3. Зависимость чувствительности от частоты RC-цепи первого порядка.
Результат исследования выше показывает что, самый большой чувствительность достигается при частоте примерно 5кГц. Эта частота близко к частоте среза (1/RC), и измерить сдвиг фаз в этой частоте получает оптимальные значение. Измерения емкости с помощью метод преобразование фаз в напряжение, используем RC-цепи первого порядка. Эксперимент проводится : R=300Ом, ![]()
=100нФ, f=5кГц. Результат измерения представлены ниже.
| 10 | 20 | 30 | 40 | 50 | 100 | 200 | 300 | 400 | 500 | 1000 | 2000 |
| 0.014 | 0.027 | 0.04 | 0.054 | 0.07 | 0.141 | 0.275 | 0.405 | 0.542 | 0.685 | 1.375 | 2.727 |
| 10.25 | 19.77 | 29.4 | 39.45 | 51.3 | 102.1 | 202.6 | 303.7 | 395.7 | 504.8 | 1011.8 | 2016 |
| 2.5 | 1.15 | 2 | 1.38 | 2.56 | 2.1 | 1.3 | 1.23 | 1.08 | 0.96 | 1.18 | 0.8 |

Рис 4. График зависимости значения напряжения от емкости.
Результат измерения показывают, что измеряемый емкость пропорционален значения напряжения. Эксперимент проводится в частоте среза для получит самый оптимальный результат. Можно использовать RC-цепи 2-ого или 3-ого порядка при измерения сдвиг фаза. Достоинство этого метода является маленькими погрешностями, недостатки - сложно реализации.
Список литературы
1. Приборы и методы измерения электрических величин: учебное пособие для студ. Вузов. –М.:Мысш. шк., 1989. -384 с.
2. Электрические кабели и провода, М.: Связьидат 1971-456 с.
