LAN кабель U/UTP для структурированных систем связи.
ТУ 3574-010-39793330-2009
ParLan™ U/UTP cat 5e PVC - кабель UTP парной скрутки для структурированных кабельных систем. Предназначен для передачи сигналов с частотой до 100 МГц (категории 5e) в сетях по стандарту ИСО/МЭК 11801 при рабочем напряжение до 145 В переменного тока. Для внутренней прокладки.
ParLan™ U/UTP cat 5e PVC/PE - кабель UTP парной скрутки для структурированных кабельных систем. Предназначен для передачи сигналов с частотой до 100 МГц (категории 5e) в сетях по стандарту ИСО/МЭК 11801 при рабочем напряжение до 145 В переменного тока. Для внешней прокладки.
ParLan™ U/UTP cat 6 PVC - кабель UTP парной скрутки для структурированных кабельных систем. Предназначены для передачи сигналов с частотой до 250 МГц (категория 6) в сетях по стандарту ИСО/МЭК 11801 при рабочем напряжение до 145 В переменного тока. Для внутренней прокладки.
Конструкция:
Витые пары с однопроволочными медными проводниками:
для ParLan™ 5e диаметром 0,52 мм;
для ParLan™ 6 диаметром 0,57 мм.
Изоляция из сплошного полиэтилена, имеет цветовую кодировку;
В кабеле ParLan™ 6 U/UTP PVC используют сепаратор, фиксирующий взаиморасположение пар на всей длине кабеля;
Оболочка из ПВХ пластиката (для внутренней прокладки). Цвет оболочки - серый. На поверхности оболочки нанесена маркировка производителя, маркировка длины (через 1 метр);
В кабеле ParLan™ U/UTP cat 5e PVC/PE поверх оболочки из ПВХ наложен светостабилизированный полиэтилен (для внешней прокладки).
Возможно изготовление кабелей в полиуретановой оболочке в износостойком исполнении.
В кабеле ParLan™ U/UTP Cat5е 24Vх2х0,52 шесть 4-парных сердечников в оболочке скручены и заключены в общую оболочку. Данная конструкция кабеля позволяет удобно снимать внешнюю оболочку и разводить 6 кабелей в разных направлениях. Кабель аналогичен UTP24W-C5-SOLID-IN-PVC. Каждый 4-парный модуль имеет цифровую маркировку на оболочке. Также возможно изготовление подобного кабеля в пожаробезопасном безгалогенном исполнении "ZH нг(А)-HF"
Марко-размер | Бухта (м) | Упаковка |
ParLan™ U/UTP cat 5e 1х2х0,52 PVC | 500 или 305* | бухта + (стрейч-пленка) |
ParLan™ U/UTP cat 5e 2х2х0,52 PVC | 305 | бухта в коробке (крестовая намотка) |
ParLan™ U/UTP cat 5e 2х2х0,52 PVC/PE | 500 или 305* | на фанерных барабанах N 4 |
ParLan™ U/UTP cat 5e 4х2х0,52 PVC | 305 | бухта в коробке (крестовая намотка) |
ParLan™ U/UTP cat 6 4х2х0,57 PVC | 305 | на фанерных барабанах N 3,8 |
ParLan™ U/UTP cat 5e 4х2х0,52 PVC/PE | 305 | на фанерных барабанах N 4 |
номер барабана соответствует диаметру щеки (например: N 4 - диаметр 400мм)
*Обращаем внимание, при заказе необходимо указывать бухтовку!
|
Конструктивные параметры:
В таблице приведены номинальные значение параметров. |
Электрические параметры:
Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил рабочей пары) постоянному току при температуре 20°С:
для cat 5e - не более 19,0 Ом/100м;
для cat 6 - не более 16,0 Ом/100м;
Омическая асимметрия жил в рабочей паре на длине 100 м - не более 2%;
Электрическое сопротивление изоляции жил при температуре 20оС - не менее 5000 ОМ х км;
Электрическая емкость рабочей пары, не более 56 пФ/м;
Волновое сопротивление:
в диапазоне частот от 4 до 100МГц - 100+/-15 Ом;
в диапазоне частот от 100 до 250МГц - 100+/-22 Ом;
Скорость распространения не менее 60%.
Электрические характеристики для cat 5e
|
* - значения приведены для температуры 20оС
Электрические характеристики для cat 6
|
Электрические параметры:
Собственное затухание (Attenuation), волновое сопротивление (Impedance), переходное приведенное затухание на дальнем конце (ELFEXT), переходное затухание на ближнем конце (NEXT), суммарное переходное приведенное затухание на дальнем конце (PS ELFEXT), суммарная мощность переходного затухания на ближнем конце (PS NEXT), время задержки сигнала (Delay), разность времен задержки (Delay Skew), возвратные потери (RL)
Условия эксплуатации:
Окружающая среда:
кабель UTP для внутренней прокладки - от минус 50оС до плюс 70оС;
кабель UTP для внешней прокладки - от минус 60оС до плюс 70оС;
Стоек к повышенной влажности воздуха - до 98% при температуре до 35оС;
Прокладка и монтаж кабелей должны производиться при температуре не ниже минус 15оС;
Минимальный допустимый радиус изгиба при прокладке и монтаже - 8 максимальных наружных размеров (диаметров) кабеля;

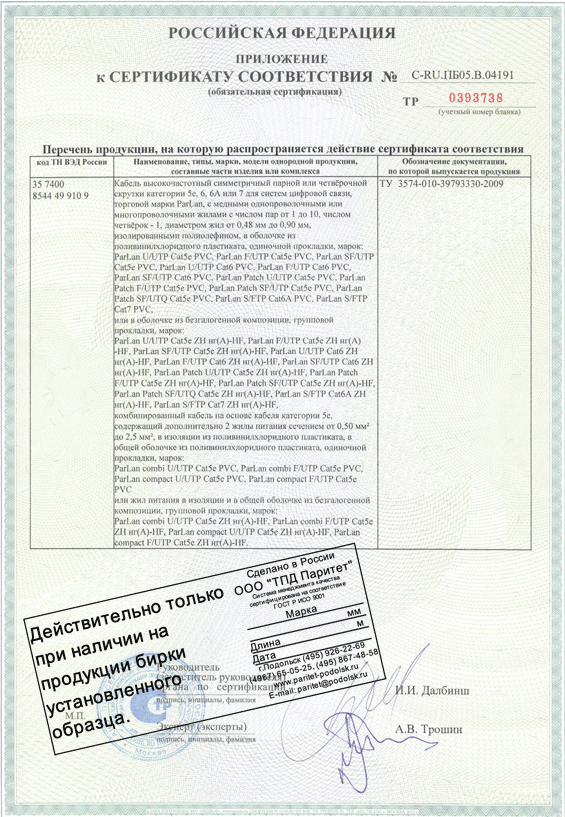

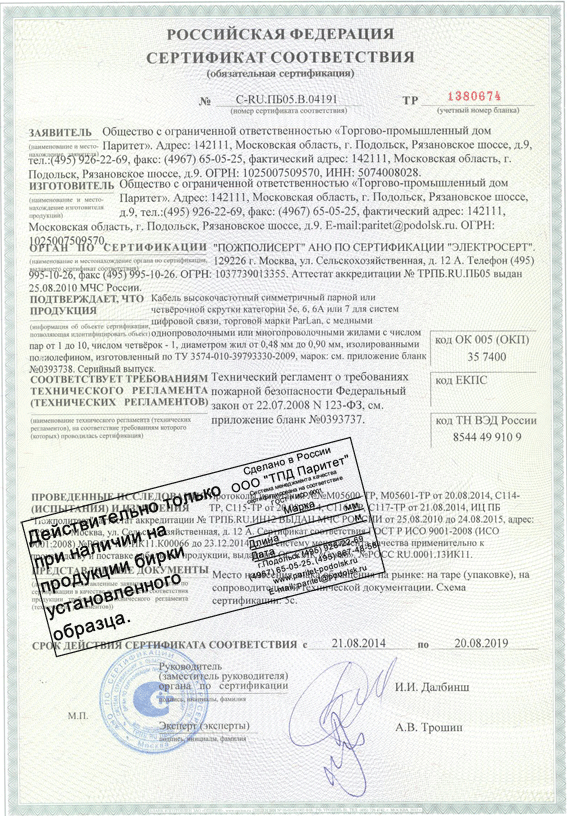

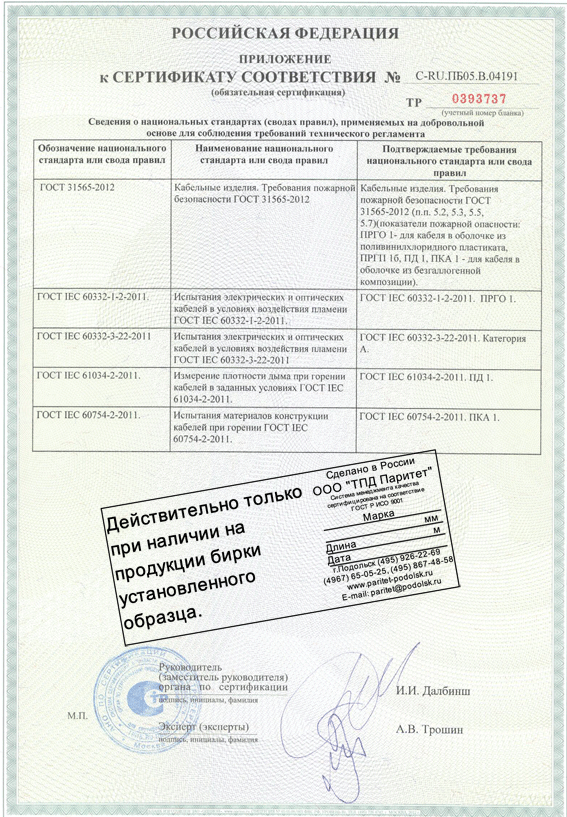

Кабели для внутренней прокладки имеют сертификат соответствия требованиям ФЗ РФ "Технический регламент о требованиях пожарной безопасности" в части требования к нераспространению горения при одиночной прокладке с пределом распространения горения ПРГО 1 по ГОСТ 31565-2012 (ПРГО О1 по ГОСТ 31565-2012);
Класс пожарной опасности по классификации ГОСТ 31565-2012 для кабелей с ПВХ оболочкой - О1.8.2.5.4;
Допустимое растягивающее усилие при натяжении кабеля не более 20 Н на одну пару;
Срок службы кабелей - 20 лет.
Вид климатического исполнения (по ГОСТУ 15150-69):
УХЛ, категория размещения 1, 1.1 для кабелей с оболочкой из СПЭ;
УХЛ, категория размещения 3.1, 4.1, 4.2 для кабелей с оболочкой из ПВХ
Коды ОКП (общероссийского классификатора продукции): 35 7413 1710.
Уважаемые господа!
Сообщаем Вам, что в связи с заявкой на проведение сертификации LAN-кабелей в рамках ТР ТС (Технический регламент Таможенного Союза), обозначения марок кабеля должно соответствовать требованиям ГОСТ Р 54429-2011 "Кабели связи симметричные для цифровых систем передачи". Указанный ГОСТ входит в перечень стандартов, на основании которых осуществляется сертификация продукции в рамках ТР ТС. Согласно требований ГОСТ Р в обозначении марки должен быть указан материал оболочки.
В июле 2013 г. будет осуществлено изменение наименований согласно ГОСТ Р 54429-2011.
Пример обозначения марок по ТУ 3574-010-39793330-2009 и по ГОСТ Р 54429-2011 можно посмотреть здесь
