Конденсатор, подсоединенный к выводам измерительного мос та, применяют для того, чтобы максимально снизить влияние на измерительную цепь перенапряжений, вызванных коммутацией.
Мостовой метод измерения, применяемый для высоковольтных машинНа черт. 8 приведена схема, применяемая для высоковольтной машины с обмоткой, соединенной в звезду с выведенной нейтралью.
Питающее мост напряжение постоянного тока подсоединено меж ду нейтральными точками машины и трансформатора Т.
Дроссель Li препятствует прохождению токов третьей гармо ники между двумя нейтральными точками. Фильтрация составля ющих переменного тока в измерительной цепи осуществляется, с одной стороны, с помощью трансформатора напряжения Ti с ко эффициентом трансформации, равным единице, подсоединен ного к выводам шунта R2 , причем сопротивление первичной обмот
ки должно быть выше /?2, с другой — с помощью индуктивности L2, соединенной последовательно сопротивлению и конденсатора,
подсоединенного параллельно плечу /?4 моста.
Необходимая точность измерения индуктивности и шунтов и ме
ры безопасности для защиты от высоких напряжений те же, что и при измерениях по схеме вольтметра-амперметра.
С. 10 ГОСТ 27222—91
Электротехническая библиотека Elec. ru
Если нейтральная точка машины надежно заземлена, то цепь измерительного мостя может быть легко защищена с помощью раз рядника.
На черт. 9 приложения приведена схема с комбинированным устройством защиты.
ПРИЛОЖЕНИЕ
Обязательное
А —МЕТОД ВОЛЬТМЕТРА-АМПЕРМЕТРА

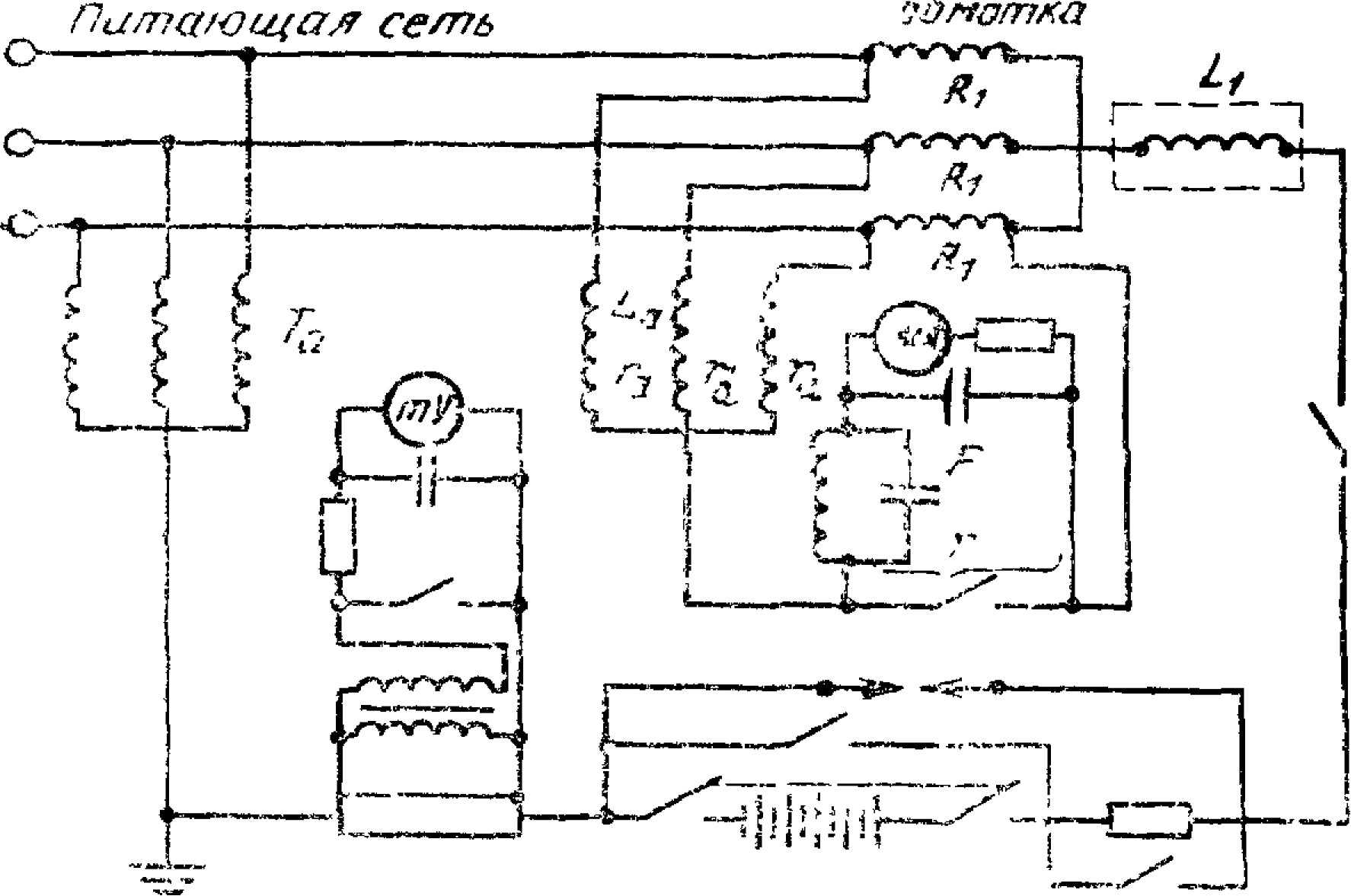

Испытание иод нагрузкой
F — фильтр; Li — реактор, служащий для ограничения третьей гармонической тока; Та — дополнительный трансформатор или катушка индуктивности, со-
единенная в зигзаг; La — дроссель цепи измерения падения напряжения
Черт. 1
ГОСТ 27222—11 С. 11
Электротехническая библиотека Elec. ru

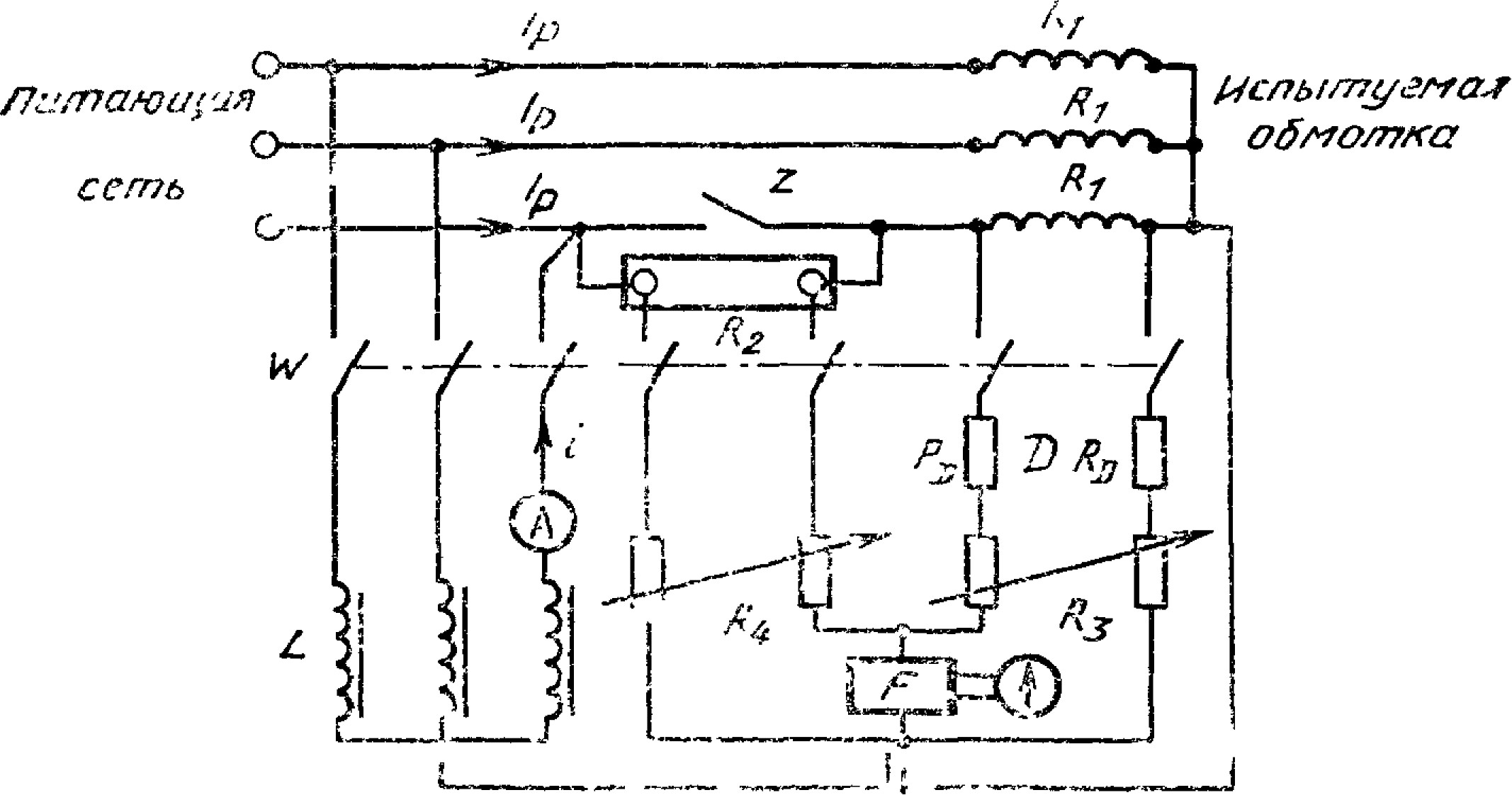

Испытания в режиме короткого замыкания, принципиальная схема
Испытуемая
адмотка
Устройство и установка фильтров тока к напряжения такие же, как и при испыта. нии под нагрузкой (черт. 1)
Черт. 2
С. 12 ГОСТ 27222—91
Электротехническая библиотека Elec. ru

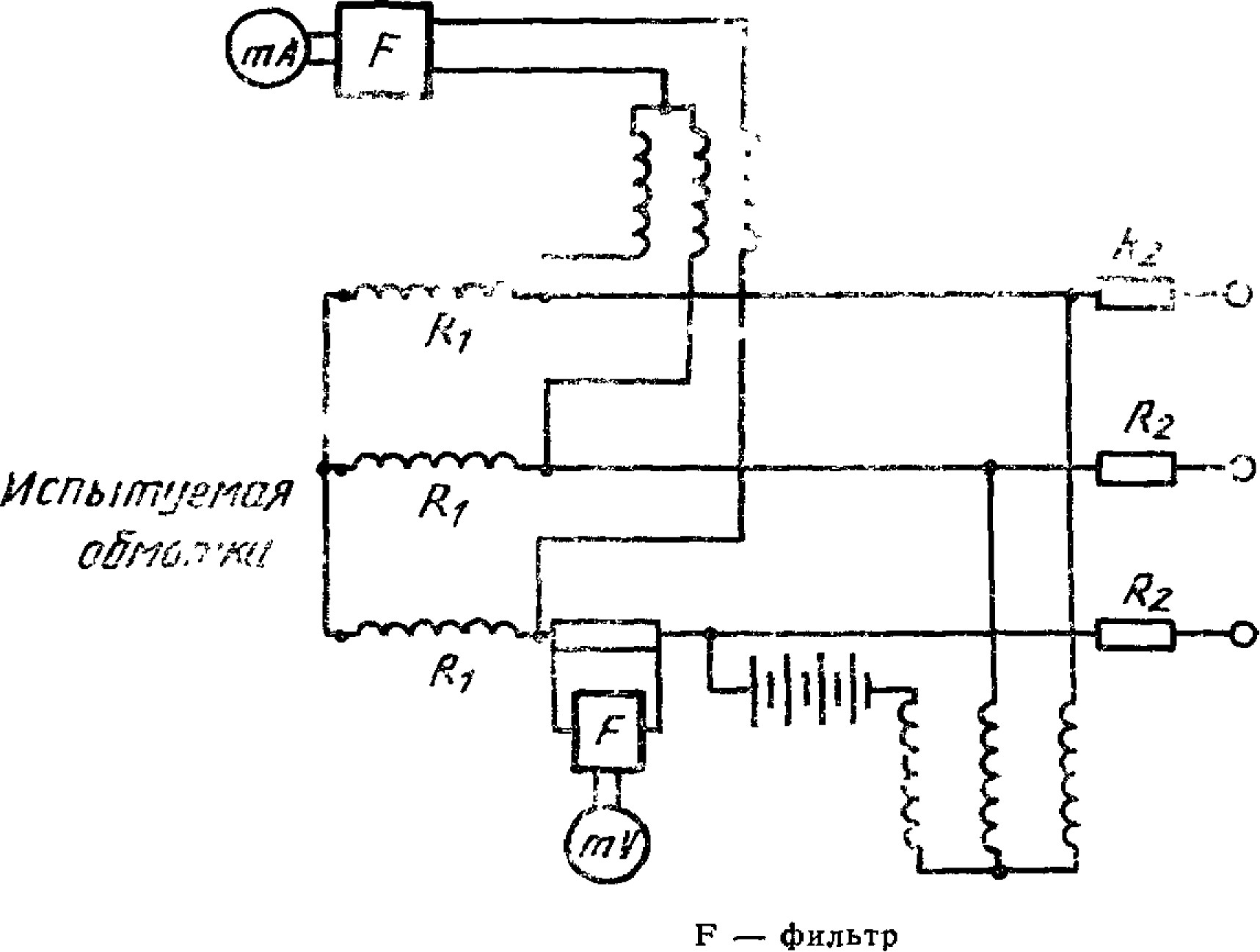

Обмотка, соединенная в звезду с изолированной нейтралью, принципиальная схема
Пита/тца* сеть
Для машин относительно небольшой мощности сопротивления могут быть заменены конденсаторами. Расположение фильтров — как на черт. 1. Различные переключате ли, необходимые при проведении испытаний, на чертеже не показаны
Черт. 3
ЭлектротехнГичОесСкаТя б2иб7л2ио2т2ек—а E9le1c. rСu 13
В — МЕТОД ИЗМЕРИТЕЛЬНОГО МОСТА

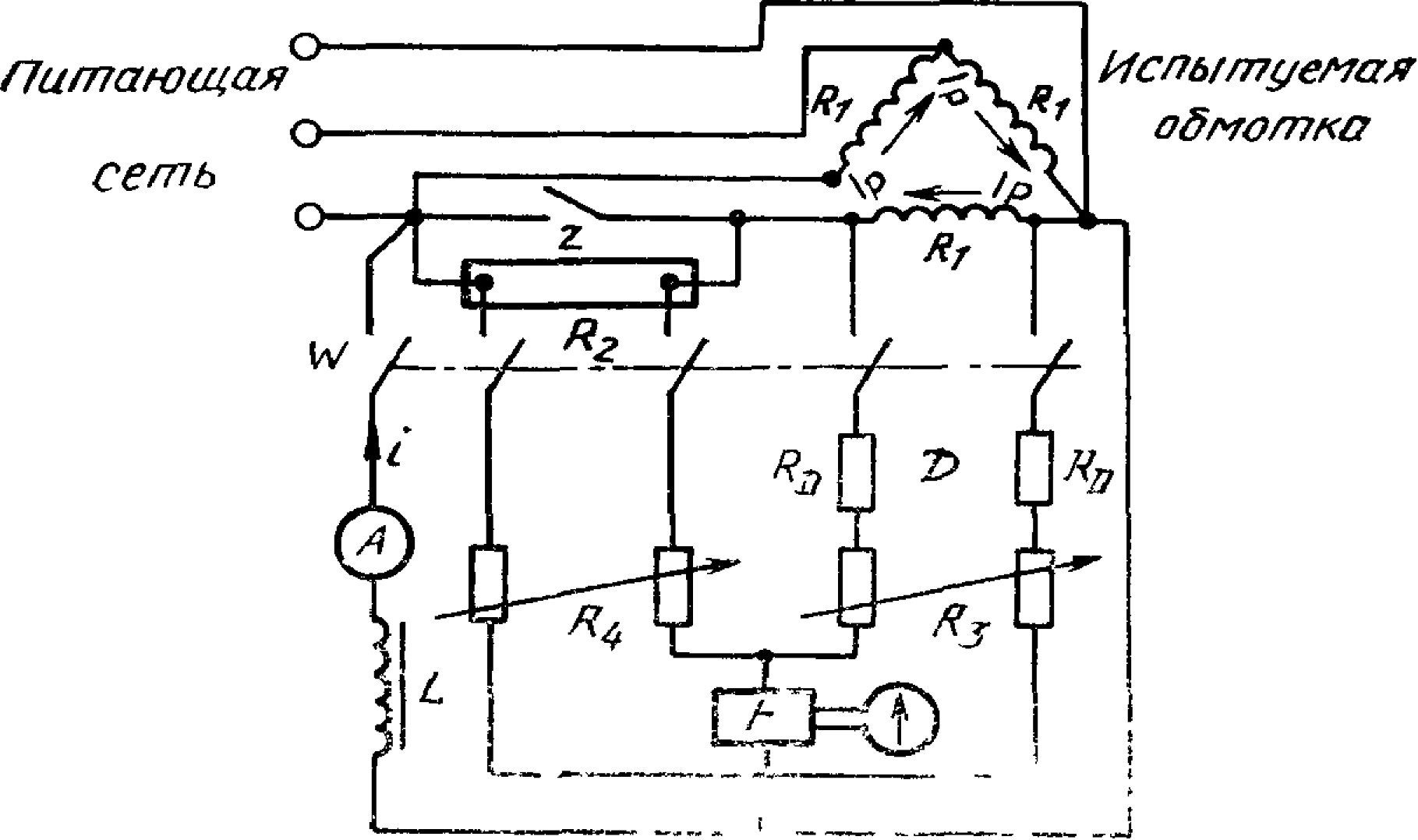

Схема измерения с двойным мостом для низковольтных обмоток, соединенных в
звезду
F — фильтр
Черт. 4

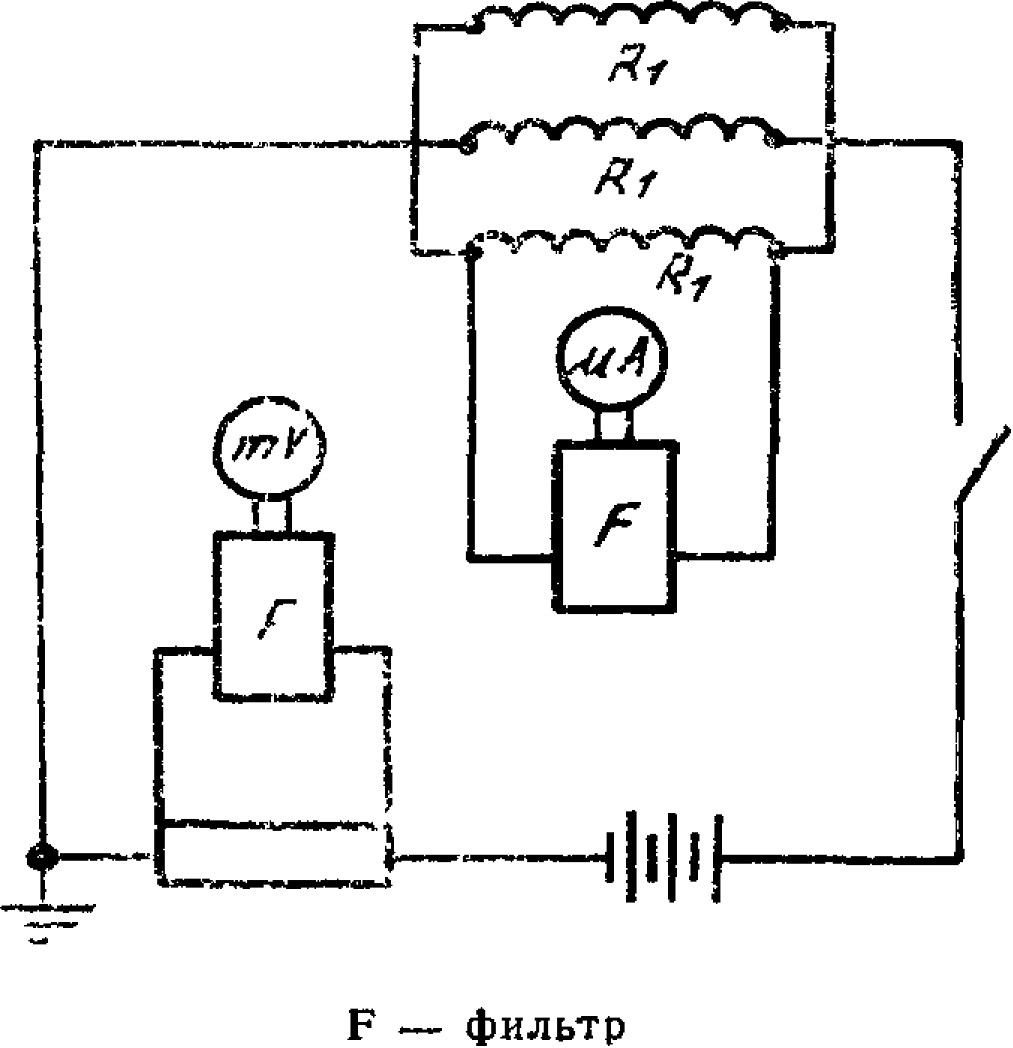

Обмотка, соединенная в треугольник
F — фильтр
Черт. 5
С. И ГОСТ 27222—91
Электротехническая библиотека Elec. ru

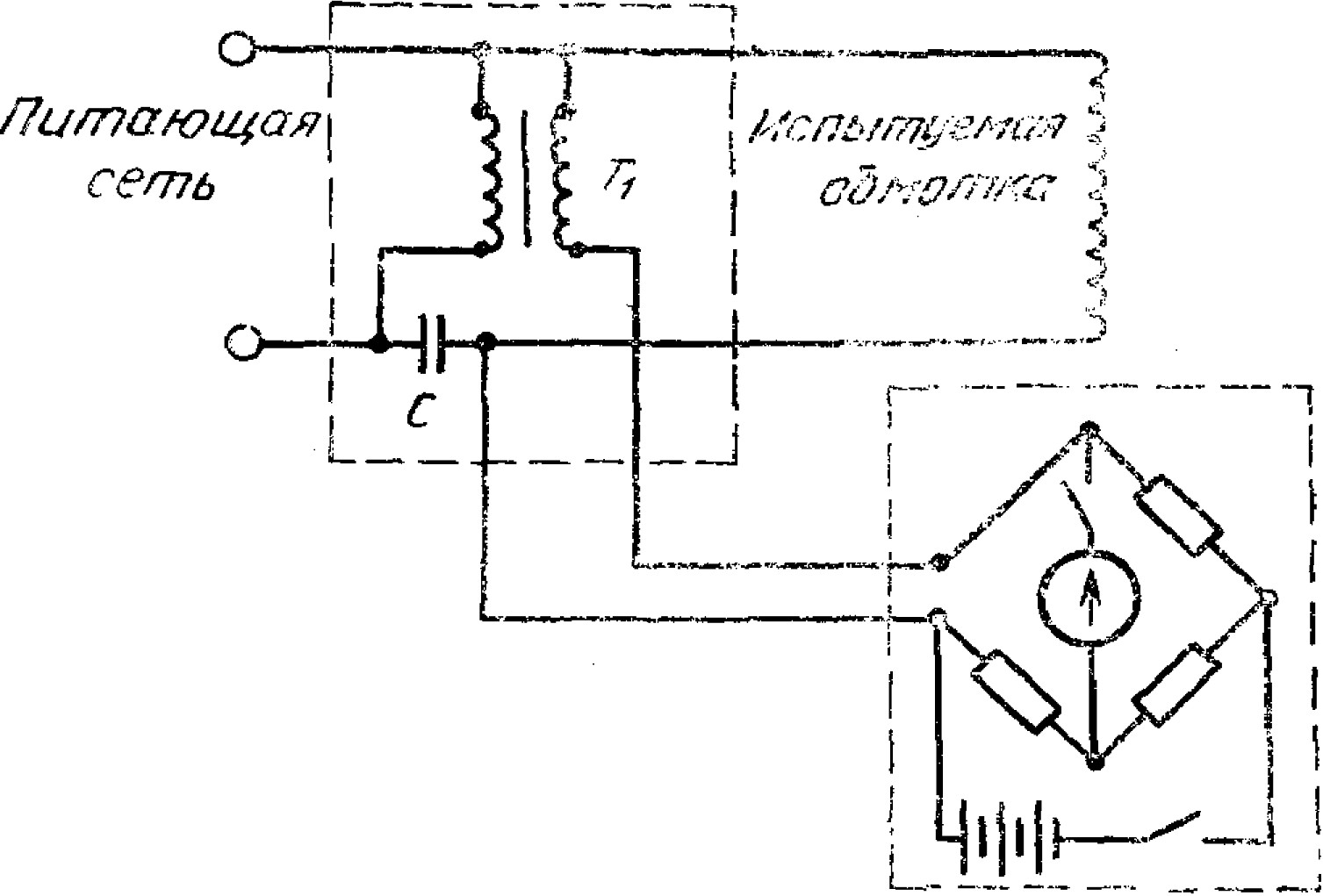

Принципиальная схема намерения одинарным мостом
т, — трансформатор напряжения; С — разделительный конденсатор
Черт* 6

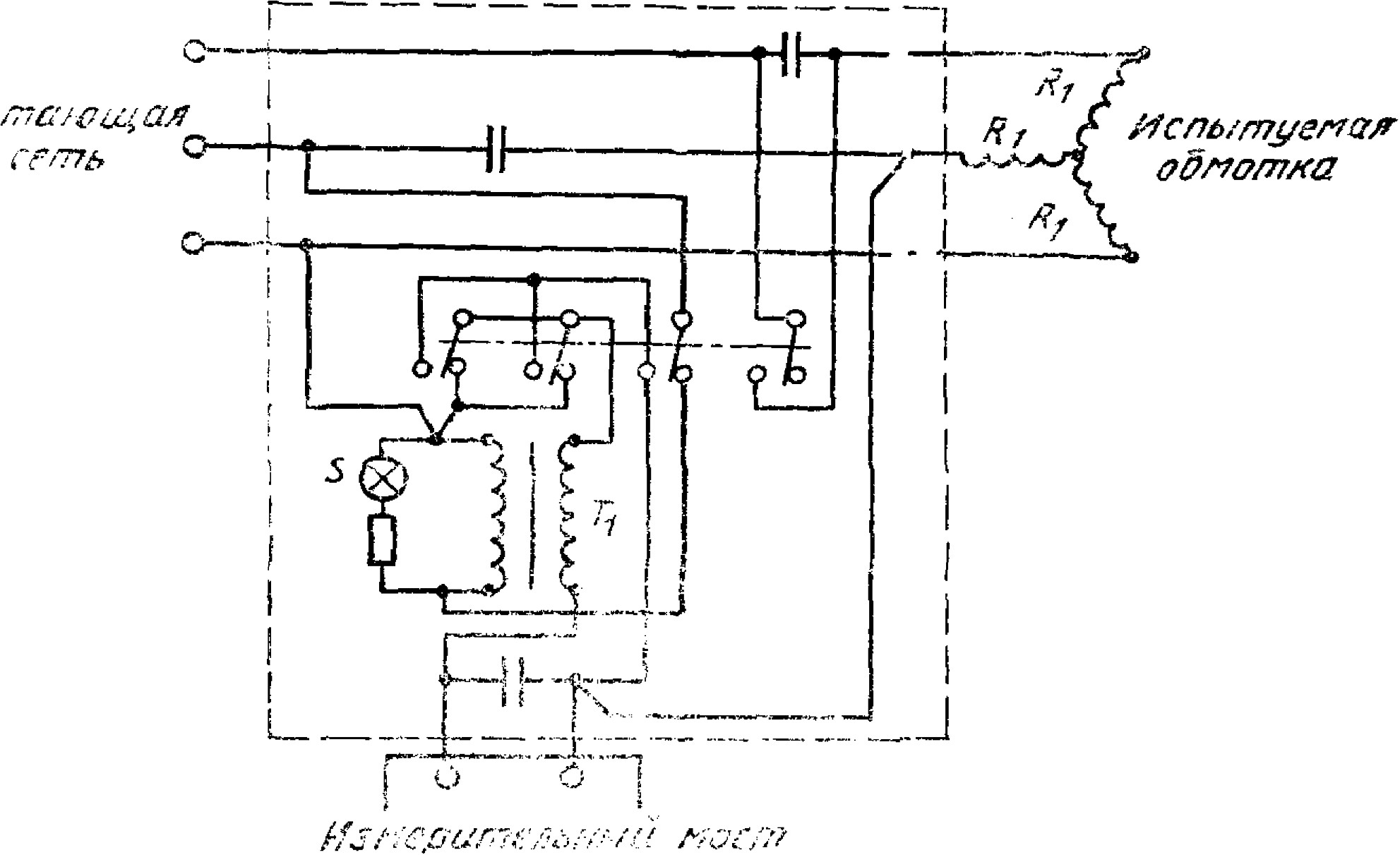

Практичеекяя схема измерений одинарным мостом трехфазной низковольтной
обмотки, соединенной в звезду
Т, — трансформатор напряжения; S — сигнальная лампа
Черт, 7
ГОСТ 27222—91 С. 15
Электротехническая библиотека Elec. ru

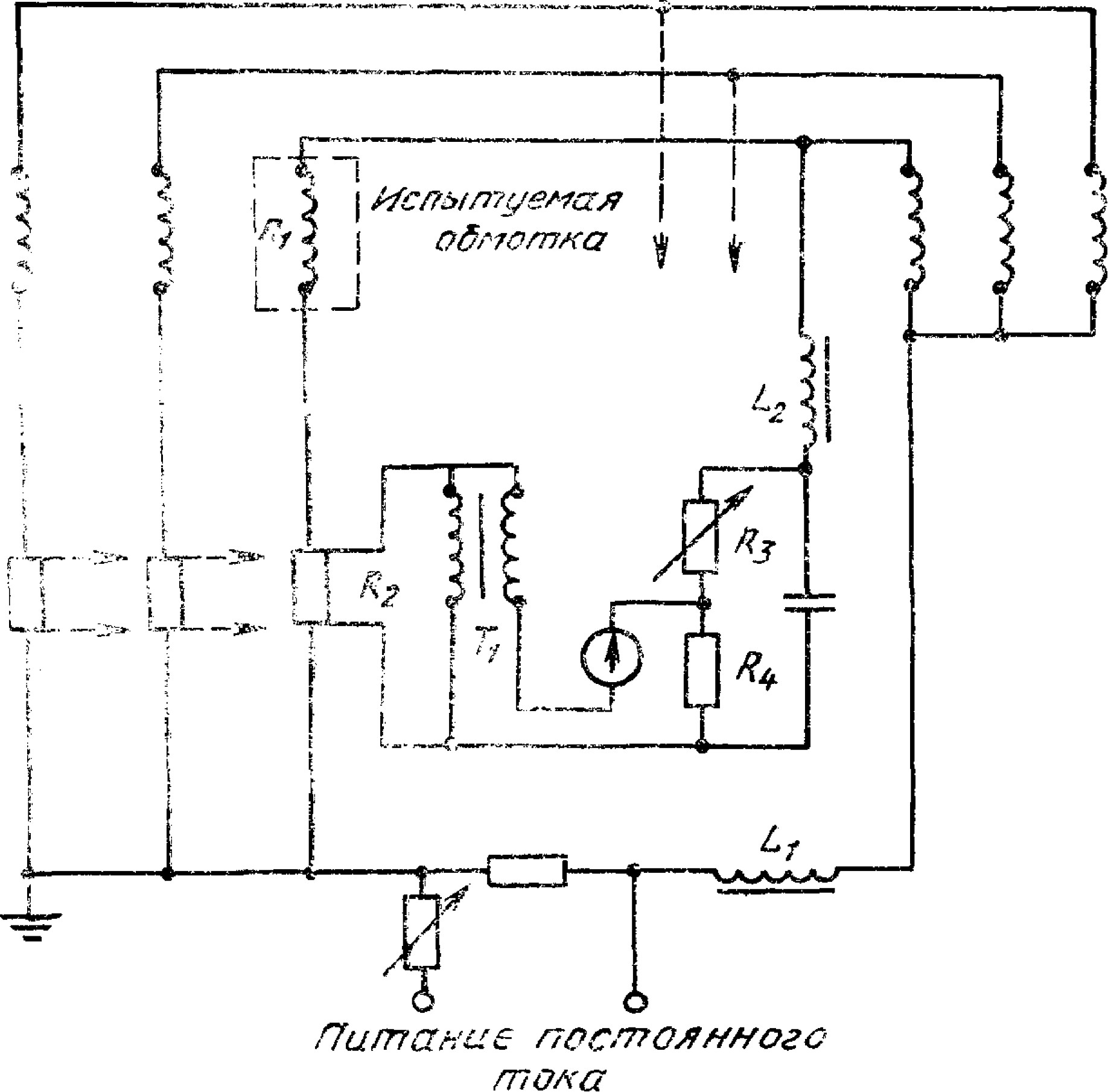

Схема измерения мостовым методом высоковольтной обмотки, соединенной в
звезду
Lj — реактор, служащий для ограничения третьей гармонической тока; Т — трансформатор»
Черт. 8
С 16 ГОСТ 27222—91
Электротехническая библиотека Elec. ru

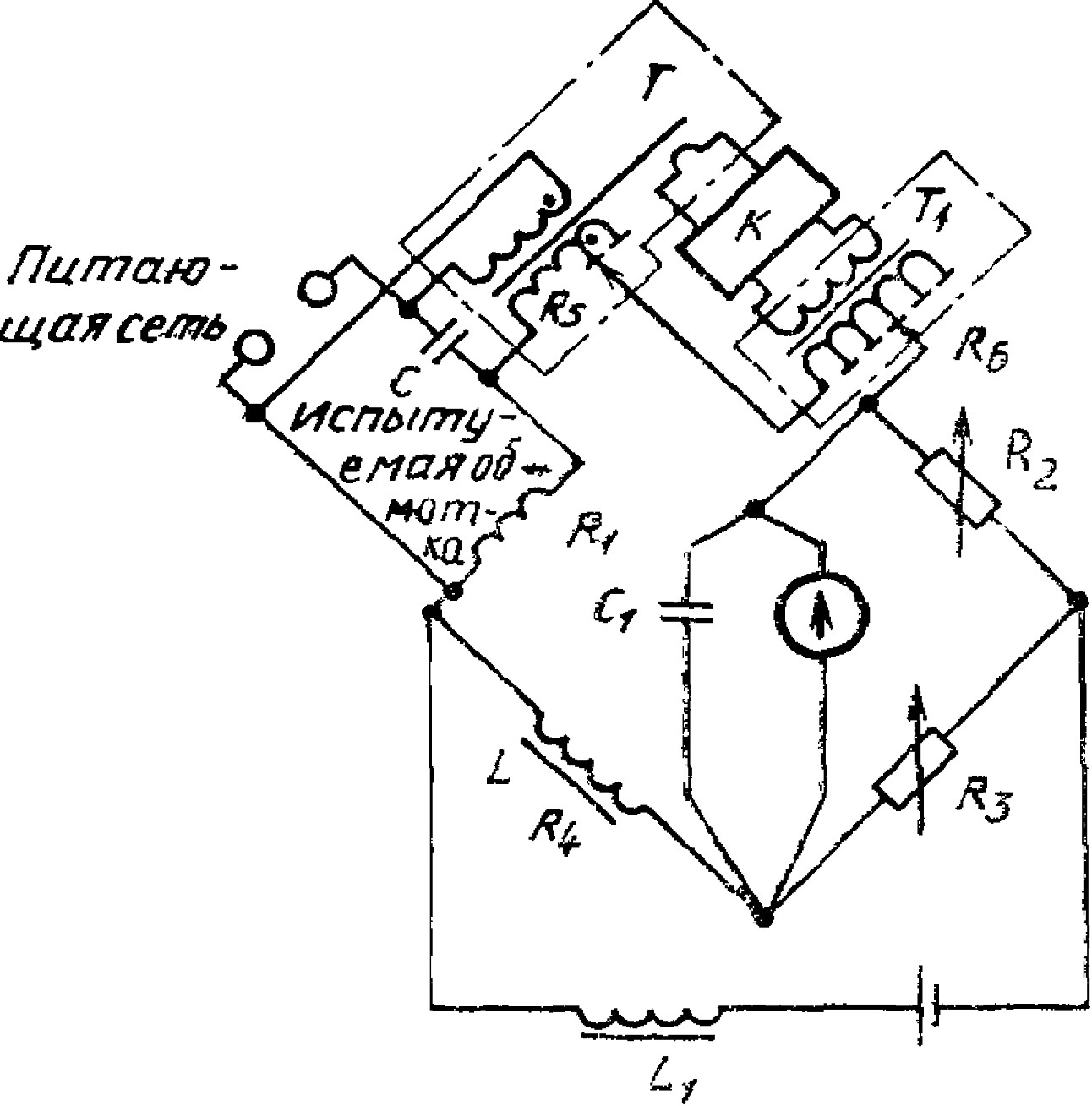

Схема с одинарным мостом с комбинированным устройством защиты
Т — компенсирующий трансформатор с двумя вторич ными обмотками; Т, — трансформаторный делитель на пряжения; К — фазовращатель; Cj — шунтирующий конденсатор; С — разделительный конденсатор; L, — реактор, служащий для ограничения третьей гармони ческой тока. Обмотка дросселя L должна быть выпол нена из материала с малым температурным коэффи
циентом сопротивления.
Черт, 9
Для этой схемы значение сопротивления R x в испытуемой обмотке рассчиты вают по формуле
где R x —R 2 *4
i-(R.+Re).
— сопротивление плеча моста, в которое включена испытуемая обмотка (при условии равновесия моста);
Rs — сопротивление вторичной обмотки компенсирующего транс
форматора при постоянном токе;
R 6—'Сопротивление вторичной обмотки делителя напряжения при постоянном токе.
Значения сопротивлений выбирают так,, чтобы выполнялось неравенство (^5+
+J?6) <Ri или чтобы вторичная обмотка компенсирующего трансформатора была изготовлена из материала с малым температурным коэффициентом сопротивления.
ЭлектротеГхОниСчеТска2я7би2б2л2ио—тек9а1EleСc..ru17
Схема с трансформаторами постоянного тока и напряжения для обмоток машин
Ислытс/емая
обмотка
Питающая
сеть

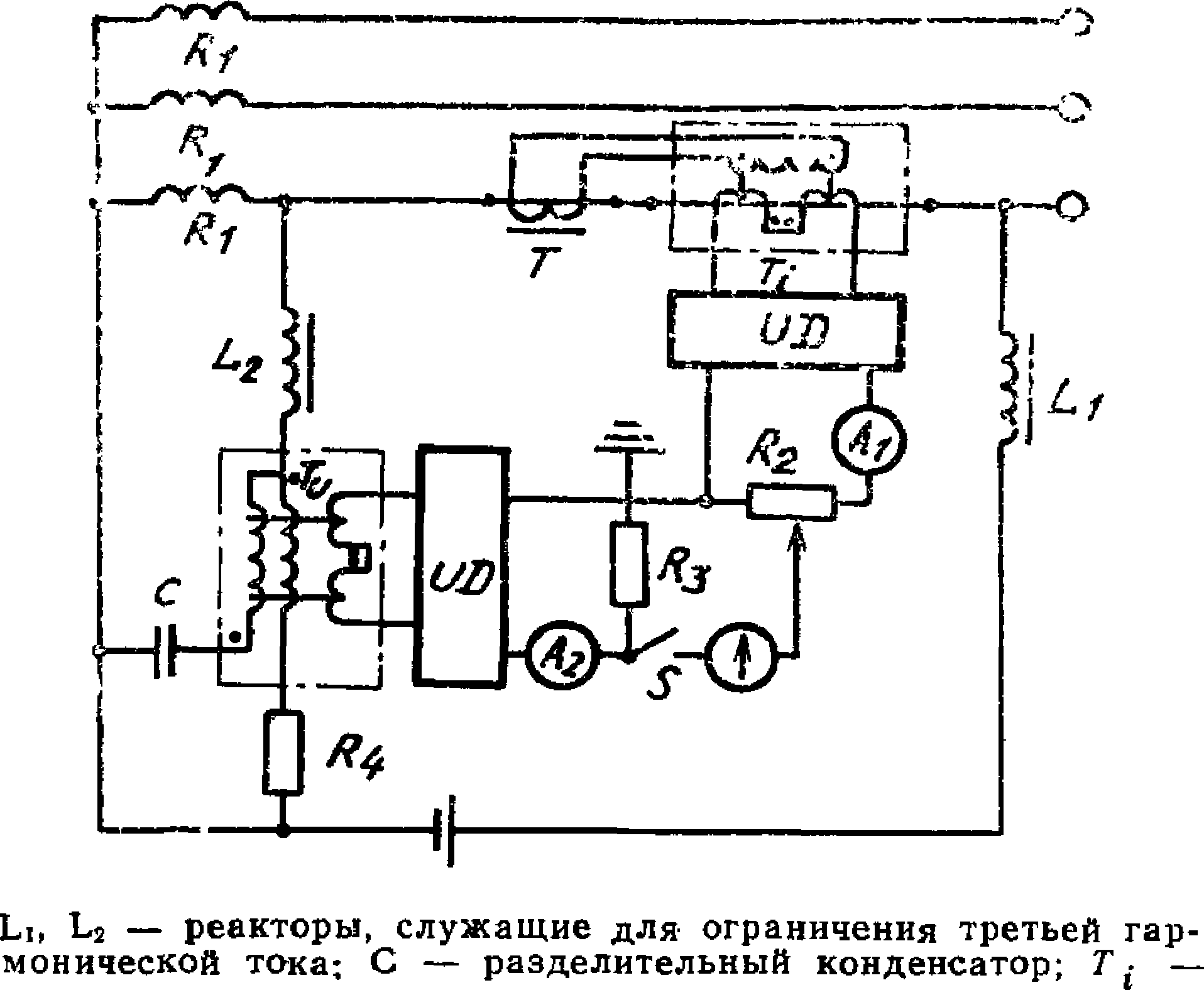

трансформатор постоянного тока; Тц — тоансФорматор по стоянного напряжения; Т — трансформатор тока; UD—
выпрямительное устройство; /?2. Rz> R\ — сопротивления ком пенсационной схемы
Черт. ] О
Данная схема предназначена преимущественно для испытания высоковольт ных электрических машин. Схема обеспечивает гальваническое разделение изме рительной цепи от цепи питающего напряжения.
Переменные составляющие измерительной цепи исключаются обмотками ком пенсации трансформаторов Тц и Tt-.
При разомкнутом выключателе сопротивление Z? i в омах измеряют по спосо бу вольтметра-амперметра (показания амперметра Ai пропорциональны значению измерительного тока амперметра, А2 — значение падения напряжения на обмотке) и рассчитывают по формуле
^а* п и
Rl= т^ й •
где /1, /2 — показания амперметров Ai и А2;
пи , nt—коэффициенты передачи Тц и Т».
При замкнутом выключателе сопротивление Ri измеряют компенсационным способом и рассчитывают по формуле
Rn’n u
R l=R * R3 .ni
С 18 ГОСТ 27222—91
Электротехническая библиотека Elec. ru
ИНФОРМАЦИОННЫЕ ДАННЫЕ
ПОДГОТОВЛЕН И ВНЕСЕН Министерством электротехничес кой промышленности и приборостроения СССР
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Го сударственного комитета СССР по управлению качеством про дукции и стандартам от 30.01.91 № 74
Настоящий стандарт подготовлен методом прямого применения международного стандарта МЭК 279—69 «Машины электричес кие вращающиеся. Измерение сопротивления обмоток машин переменного тока без отключения от сети» и содержит дополни тельные требования, отражающие потребности народного хозяй ства
Срок проверки — 1995 г.; периодичность проверки — 5 лет
Стандарт полностью соответствует СТ СЭВ 1107—78
ВЗАМЕН ГОСТ 27222—87
