Тема 6.13 Подъемные установки.

План.

Классификация подъемных установок. Основные элементы подъемных установок. Классификация подъемных установок.

Подъемные установки классифицируют по:

высоте подъема для шахт: неглубоких – до 500м; средней глубины – от 500 до 1000м; глубоких от 1000 до 1500 м; сверхглубоких – более 1500м; назначению: главные – для подъема полезного ископаемого; вспомогательные – для спуска-подъема людей и транспортирования различных грузов (породы, оборудования, материалов), причем они могут быть людские, грузовые и грузолюдские; проходческие – для транспортирования грузов и людей при проходке и углубке стволов шахт; ориентировке пути транспорта: вертикальные, наклонные (последние изучаются в курсе шахтного транспорта); типу подъемных сосудов: с бадьями, с неопрокидными клетями, со скипами, с опрокидными клетями; типу органов для навивки подъемного каната: с органами навивки постоянного радиуса (цилиндрические барабаны, ведущие шкивы трения), с органами навивки переменного радиуса (бицилиндроконические барабаны и др.); числу подъемных канатов: одноканатные, многоканатные; уравновешиванию: неуравновешенные системы, уравновешенные системы  (с уравновешивающим подвесным канатом при органах навивки постоянного радиуса,  с органами навивки переменного радиуса);

8)        типу электропривода: с асинхронным электроприводом, с приводом постоянного тока.

2. Основные элементы подъемных установок.

Подъемные установки с двухэтажными неопрокидными клетями и со скипами показаны на рисунок 1.

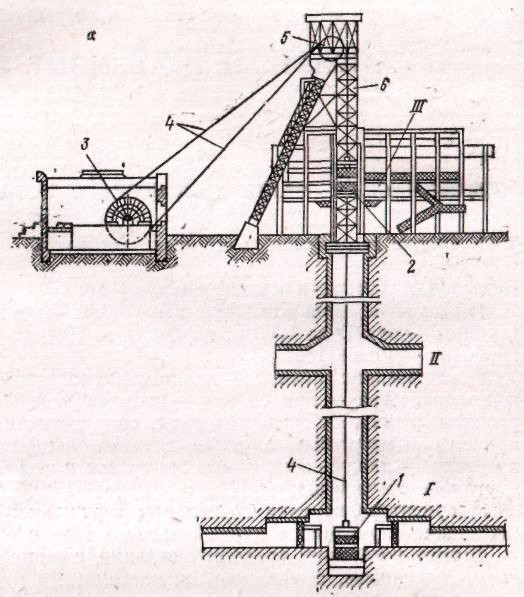

При клетевом подъеме (рис. 1, а) разгрузочно-погрузочные операции производятся одновременно в клети 1 на нижнем I или промежуточном II горизонтах шахты (соответственно нижняя и промежуточная приемные площадки) и в клети 2 в надшахтном здании III (верхняя приемная площадка).

Движение клетей производится подъемной машиной 3 с помощью подъемных канатов 4, переброшенных через направляющие шкивы 5 на копре 6. При вращении двигателем органов навивки канатов один канат навивается, а другой свивается с них, благодаря чему происходит одновременный подъем одной клети и спуск другой.

При скиповой установке (рис. 1, б) груженая вагонетка I разгружается с помощью опрокидывателя 2 в бункер 3, откуда через дозатор 4 загружается скип 5. Одновременно с загрузкой скипа 5 разгружается скип 6 в бункер 7 на поверхности.

При установке с опрокидными клетями загрузка их полезным ископаемым аналогична загрузке обыкновенных клетей, разгрузка в бункер на поверхности осуществляется поворотом платформы клети вместе с вагонеткой на угол 135°.

Иногда вместо двухклетевой и двухскиповой установок применяется одноклетевая или односкиповая установка с подъемным сосудом на одной ветви каната и противовесом на другой. Подъемная машина состоит из органов навивки подъемных канатов, редуктора, подъемного двигателя, аппаратуры управления и защиты и располагается либо в здании на уровне ремли, как показано на рисунке 1, либо на копре при многоканатных уста­новках.

Рисунок 1. Подъемные установки: а – клетевая; б – скиповая.

Литература:


, Горная механика. М.: Недра, 1982 с. 233-234.
