«ВШУ-125» Приточный вентиляционный клапан

«ВШУ-125»
Приточный вентиляционный клапан
=25=B-:;0?0=.@D">www.:>=25=B-:;0?0=.@D

Предназначение

Приточный вентиляционный клапан «ВШУ-125» предназначен для применения в городских квартирах, загородных домах и офисных помещениях. «ВШУ-125» необходим для регулированного поступления свежего, очищенного воздуха в помещение. Препятствует проникновению пыли и насекомых, обладает хорошей шумоизоляцией. При отрицательных температурах согревает поступающий воздух. Таким образом, «ВШУ-125» является заменой открытого окна или форточки, только с указанными выше преимуществами.

Описание конструкции и размеры

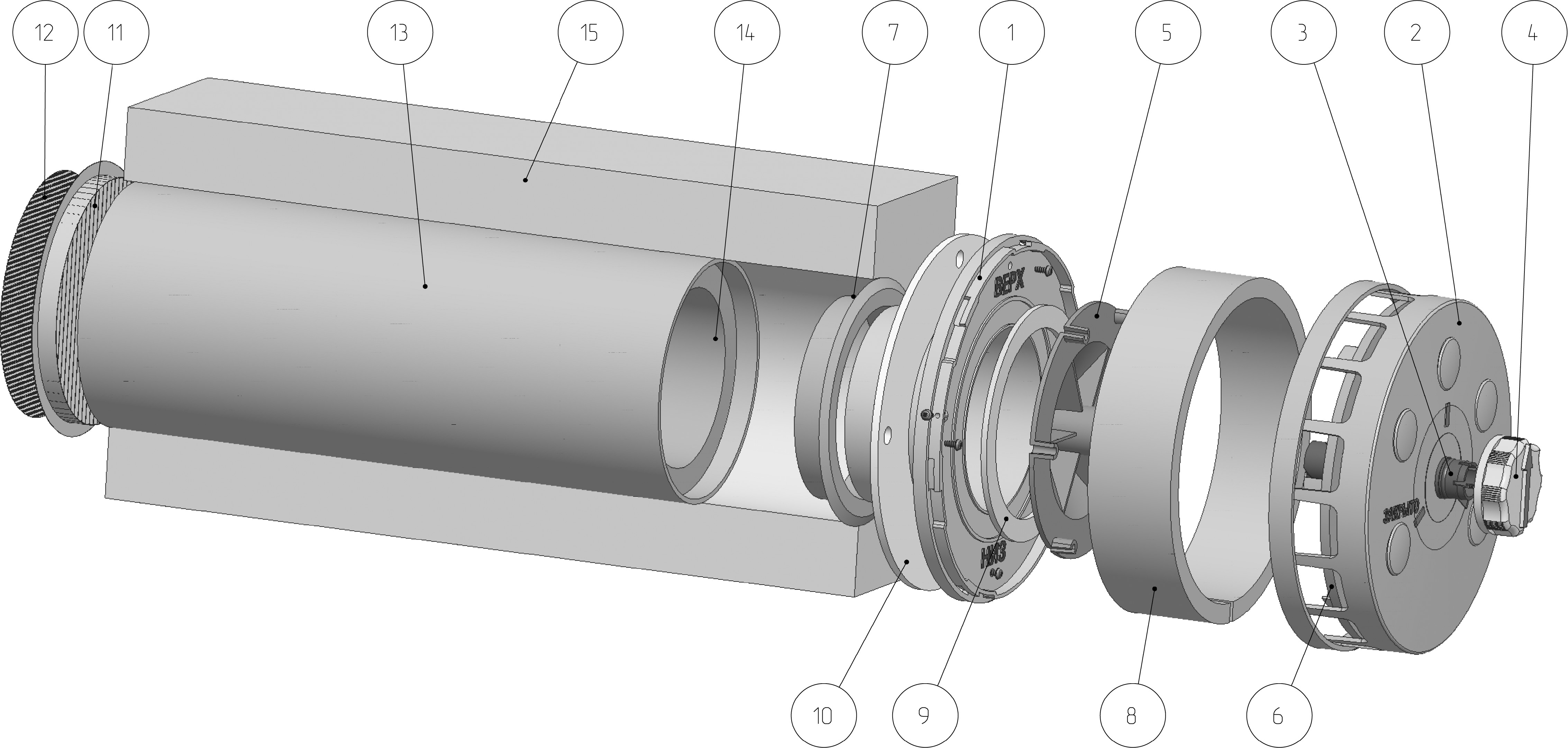

Рис.1

Основание клапана Корпус клапана Поворотный винт Ручка регулировки Клапан регулировки подачи воздуха Шумо-влагозащитный изолятор Уплотнительное резиновое кольцо Пылевлагозащищающий фильтр

Уплотнительное кольцо клапана* Уплотнительное кольцо основания Наружная вентиляционная решетка Москитная сетка Труба шумоглушителя Теплошумоглушитель Стена *  - установлено не на всех моделях

Принцип работы ВШУ-125

Воздух проходит через наружную решетку и попадает в трубу с шумоглушителем, где происходит поглощение уличного шума и снижается скорость воздушного потока. После этого через регулируемую заслонку воздух попадает в резервуар основания клапана, где происходит фильтрация, а затем через специальные вентиляционные отверстия уже очищенный воздух попадает в помещение.

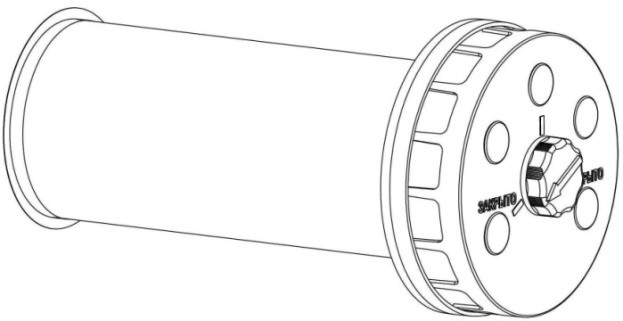

На корпусе ВШУ-125 имеется ручка регулировки, с помощью которой происходит плавная регулировка потока воздуха проходящего через клапан. Для удобства на ручке регулировки так же расположена стрелка, указывающая на два крайних положения: «закрыто» и «открыто».

Монтаж

Приточный клапан «ВШУ-125» следует устанавливать в стену. Предпочтительнее над окном или рядом с окном на уровне верхней трети окна. Толщина стены должна составлять от 80 до 400 мм.

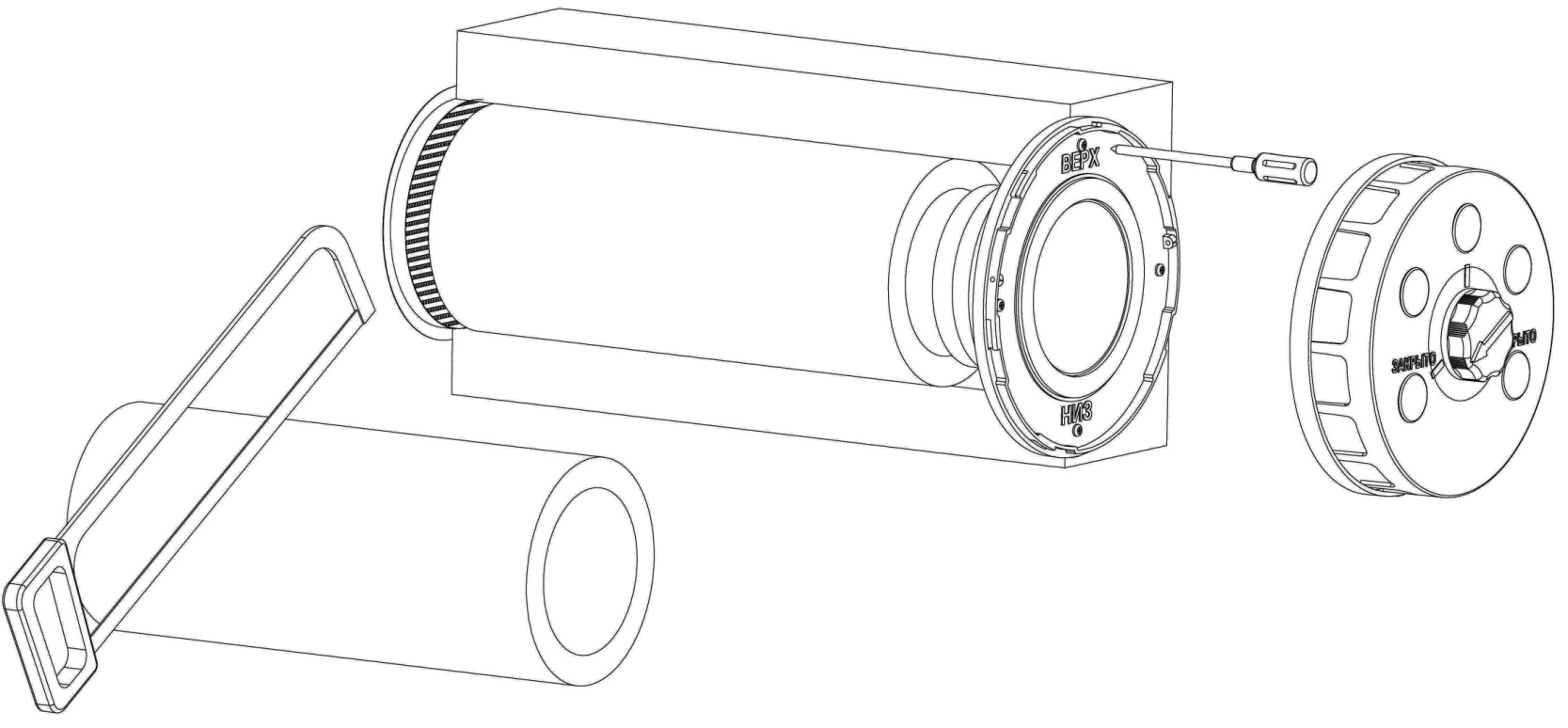

Рис.2

Для начала установки приточного клапана ВШУ-125 высверливают отверстие в стене диаметром ш=125мм Устанавливают москитную сетку на внешней стороне стены, полностью закрывающую отверстие для клапана. Труба с теплошумоглушителем обрезается до необходимого размера и устанавливается в отверстие в стене. Теплошумоглушитель вставлен в трубу и имеет технологический зазор 50мм для установки основания клапана. Обрезать трубу (13 Рис.1) следует совместно с Теплошумоглушителем (14 Рис.1), находящимся с противоположной стороны от зазора. Длина трубы клапана должна быть равна толщине стены. Установить основание клапана в канал трубы таким образом, чтобы указатели «ВЕРХ» и «НИЗ» были направлены в соответствующие стороны. Основание клапана необходимо закрепить на стене с помощью 4-х саморезов. Установка корпуса клапана:

ВАЖНО: Перед установкой корпуса клапана необходимо перевести ручку регулировки подачи воздуха в положение «ОТКРЫТО» и только после этого крепить корпус к основанию.

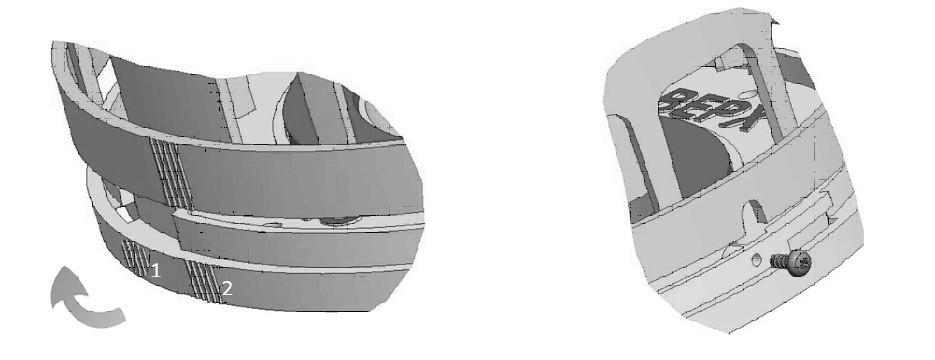

Для установки необходимо приложить корпус к основанию так, что бы резцы нанесенные на корпусе совпали с резцами(2 Рис.3) нанесенными на основании клапана. Далее необходимо повернуть корпус по часовой стрелке на 2-3см до совпадения резцов основания(1 Рис.3) с резцами корпуса клапана. После чего обязательно закрепить корпус с помощью винта-самореза.

Рис.3

Приточный клапан «ВШУ-125» является самостоятельным вентиляционным устройством и не предназначен для установки в оконные конструкции. Это позволяет устанавливать клапан практически на любых объектах, не затрагивая конструкцию окон и не влияя на теплотехнические, звукоизоляционные и другие характеристики оконных конструкций. Монтаж клапана не влияет на процесс работы по замене окон и может производиться в любое время независимо от монтажа окна.
