ПРИМЕРНЫЕ СХЕМЫ МОНТАЖА
ДЫМОХОДОВ
СХЕМА 1
1. отопительный агрегат
2. дымоход адаптер переход ДАП
3. дымоход труба ДТ 500
4. дымоход отвод ДО 90
5. дымоход заглушка ДЗ
6. дымоход тройник удлиненный ДТРУ 90
7. дымоход узел прохода перекрытия ДУПП
8. дымоход накладка узла прохода перекрытия ДНУПП
9. дымоход утепленный стакан ДУС
10. дымоход утепленный труба ДУТ 1000
11. дымоход утепленный узел прохода кровли ДУУПК
12. дымоход утепленный фартук защитный ДУФЗ
13. дымоход утепленный оголовок ДУОГ
14. дымоход утепленный флюгарок ДУф
Примечание:
•Утепленные дымоходы собираются
по ходу стока конденсата
(внутренней гофрой вниз, наружной - вверх)
•При сборке дымоходов обязательно использование жаропрочного герметика.
Примечание:
При сборке дымоходов обязательно использование жаропрочного герметика.
СХЕМА 2
1. отопительный агрегат
2. дымоход дроссель клапан ДДК
3. дымоход отвод ДО 9С А. дымоход труба ДТ 50D
5. дымоход утепленный стакан ДУС
6. дымоход утепленный труба ДУТ 1ССС
7. дымоход утепленный основание секции вертикальной ДУОСВ
8. дымоход утепленный секция вертикальная ДУСВ
9. дымоход утепленный конденсатосборник ДУКС
10. дымоход утепленный кронштейн секции вертикальной ДУКСВ
11. дымоход утепленный труба ДУТ 500
12. дымоход утепленный оголовок ДУОГ
13. дымоход утешенный флюгарок ДУФ
Примечание
•Утепленные дымоходы собираются по ходу стока конденсата (внутренней гофрой вниз, наружной - вверх).
•При сборке дымоходов обязательно использованием жаропрочного герметика
СХЕМА 3
1. отопительный агрегат
2. дымоход труба ДТ
3. дымоход отвод ДО
4. дымоход панель канала вытяжного ДПКВ
Примечание:
•Одноконтурные дымоходы собираются по ходу дыма/газа
•При сборке дымоходов обязательно использование жаропрочного герметика.

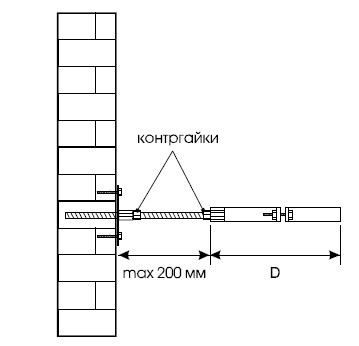

дымоход утепленный кронштейн ЛУК
При монтаже ДУК лишнюю длину шпильки
лучше не обрезать, а утопить в стену.
Так крепление будет более надежным.
Максимальное расстояние от стены
до дымохода не должно превышать 200 мм.
