КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ серии КСО ДЛЯ НАРУЖНОЙ УСТАНОВКИ

Пункт коммерческого учета КСО-ПКУ

Назначение

Пункт коммерческого учета электроэнергии КСО-ПКУ предназначен для учета активной и реактивной энергии прямого и обратного направления в сетях переменного тока напряжением 6-10 кВ, частотой 50 Гц с изолированной  или заземленной через дугогасящий реактор нейтралью, а также для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

Пункт коммерческого учета предназначен для работы в следующих условиях:

    температура окружающего воздуха от –60°С до +40°С (соответствующей климатическому исполнению УХЛ категории размещения 1 по ГОСТ 15150); высота установки над уровнем моря – не более 1000 м; окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия; скорость ветра не более 40 м/с при отсутствии гололеда, скорость ветра до 15 м/с при допустимой стенке гололеда не более 25 мм; интенсивность грозовой деятельности – до 40 часов (ПУЭ).

Комплекс обеспечивает:

    организацию коммерческого учета на границе балансовой принадлежности; формирование достоверной и оперативной информации по контролю и учету электроэнергии и мощности, привязанной к единому астрономическому времени; определение количества электроэнергии, подлежащего оплате  для расчетов между поставщиками и потребителями  электроэнергии; передачу информации о потребленной электроэнергии и мощности в диспетчерскую службу (интеграция в систему АСКУЭ); отслеживание фактов хищения электроэнергии.

Как правило, КСО-ПКУ устанавливаются на столбовые опоры линий электропередач 6–10 кВ на границе балансовой принадлежности.

НЕ нашли? Не то? Что вы ищете?

Структура условного обозначения серии КСО-ПКУ.

КСО-ПКУ-ХX-ХХ-ХХХХ  УХЛ1

  1  2 3  4  5 6

1 – камера сборная одностороннего обслужи­вания;

2 – пункт коммерческого учета;

3 – номер схемы главных цепей;

4 – номинальное напряжение, кВ (06 – 6; 10 – 10)

5 – номинальный ток камеры, А

6 – климатическое исполнение и категория размещения.

Конструкция

Конструкция  КСО-ПКУ представляет  собой  каркас,  собранный  с помощью  сварных,  болтовых  соединений  и  узлов,  металлических листов и профилей, сустановленнойвнутри аппаратурой для учета электроэнергии и передачи данных. Доступ к высоковольтному оборудованию обеспечивается через съемные панели.

В состав пункта коммерческого учета входят:

    высоковольтный измерительный модуль; низковольтный модуль.

В базовой комплектации низковольтный модуль состоит из следующего оборудования:

    Счетчик; GSM-модем; Оборудование для питания и защиты цепей измерения; Трансформатор напряжения, испытательная коробка, автоматический выключатель и т. д.

КСО-ПКУ  (высоковольтный  и низковольтный  модули)  комплектуется  монтажными  комплектами для установки на опоры ВЛ-6 (10) кВ.

При  необходимости  КСО-ПКУ  также  может комплектоваться узлами приема ВЛ (штыревыми изоляторами, ОПН)  и  разъединителями  с  монтажным  комплектом  для  установки на опору ВЛ.

Технические параметры


Наименование параметра

Значение

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

6,9; 12

Номинальное напряжение первичной обмотки ТН, кВ

6,0/√3; 10,0√3;

6,3/√3; 10,5/√3;

6,6/√3; 11,0/√3;

6,9/√3

Номинальное напряжение основной обмотки ТН, В

100/√3

Номинальное напряжение дополнительной обмотки ТН, В

100

Номинальный первичный ток трансформатора тока, А

5, 10, 15, 20, 30, 40,

50, 75, 100, 150,

200, 300, 400, 500,

600, 1000

Номинальный вторичный ток трансформатора тока, А

1 или 5

Класс точности вторичной обмотки трансформатора тока

0,2; 0,2S; 0,5; 0,5S

Передача данных

GSM, GPRS, ВОЛС,

радиомодем, ТфОП

Степень защиты по ГОСТ 14254-96

IP65

Масса, кг

Высоковольтный модуль

не более 300

Низковольтный модуль

не более 50

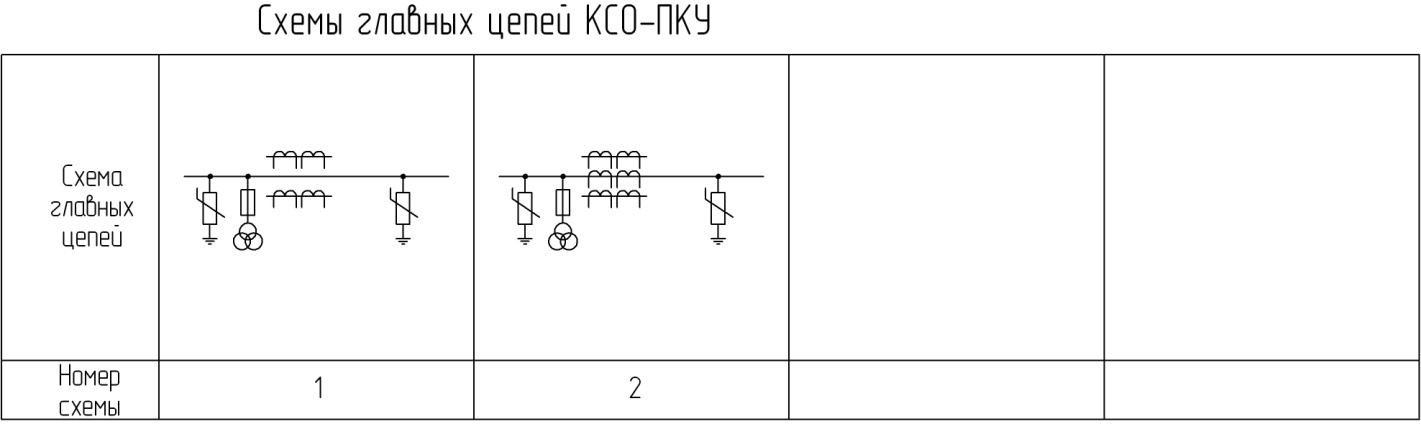

КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ серии КСО-ПКУ изготавливаются по следующим схемам главных цепей.

Завод ЭнергоМаш»

Опросный лист на пункт коммерческого учета КСО-ПКУ

Тел (8352) 54-28-28

1.Номинальное напряжение сети:

 6кВ

 10кВ

2. Наибольшее рабочее напряжение  ___________  кВ

3. Схема подключения трансформаторов тока (ТТ) и трансформаторов напряжения (ТН)

2ТТ/2ТН  

2ТТ/3ТН  

3ТТ/3ТН  

4. Номинальный ток первичной обмотки трансформаторов тока:

30А - ; 50А - ; 75А - ; 100А - ; 150А - ; 200А - ; 300А - ; 400А - ;

500А - ; 600А - ; 1000А - ; Другой - __________А

5. Класс точности трансформаторов тока:

0,5 

0,5S 

0,2 S

6. Номинальное напряжение первичной обмотки трансформатора напряжения (предохранители встроенные)

 6/√3кВ   6,3/√3кВ

 6,6/√3кВ   6,9/√3кВ

 10/√3кВ   10,5/√3 кВ

 11/√3кВ

7. Класс точности обмотки измерения трансформатора напряжения

0,2

0,5 

8. Тип прибора учета (счётчика):____________________________________________________

Тип интерфейса

 RS-485

RS-232

 Токовая петля

 нет

9. Дистанционная передача данных: - не требуется   - требуется

Тип модема________________________________________________________________________

Способ передачи данных

GSM

GPRS

 радиомодем

 ВОЛС

 ТфОП

10. Расположение ПКУ:

На одной опоре (указать марку):

На двух опорах (указать марку):

Другое (указать способ монтажа):

Площадка обслуживания  

11. Место установки разъединителя.

 - с одной стороны

 - с двух сторон

 - не требуется

Тип разъединителя____________________________________________________________

Рама для установки разъединителя на опоре - не требуется   - требуется

12. Место для установки ОПН:

 - с одной стороны

 - с двух сторон

 - не требуется

13. Дополнительные сведения для оформления поставки:

Доставка

 - Поставщика (указать место назначения)

 - самовывоз

Дополнительные требования

Количество однотипных устройств

Сведения о заказчике:

Организация __________________________________________________________________

Объект _______________________________________________________________________

Тел. (факс)  ___________________________________________________________________

___________________                                        ______________________________

(Ф. И.О)                                                                        (Подпись)
