Электрические процессы в живых организмах (стр. 3 )

Рис. 2. Клетки угря под микроскопом

  Электрические разряды угря различны в зависимости от назначения. Они подразделяются на импульсы покоя, поиска, лова и защиты. Угорь, спокойно лежащий на дне, не генерирует электрических сигналов. Если угорь голоден, он медленно плавает, регулярно посылая импульсы напряжением  до 50 В и длительностью около 2 мс. Количество таких разрядов может сильно варьировать, а форма импульсов характеризуется пологим (постепенным) подъемом. Когда угорь обнаруживает добычу, частота и амплитуда импульсов резко увеличиваются. Он начинает испускать серии из 50—400 импульсов напряженностью 300—600 В, продолжительностью 0,6—2,0 с. Чем меньше добыча, тем выше частота следования генерируемых импульсов. Он посылает импульсы до тех пор, пока не приводит жертву в состояние наркоза. Этого достаточно что бы парализовать большинство рыб, и даже животное размером с лошадь. Между разрядами наступают продолжительные паузы, во время которых энергия восстанавливается.

Рис.3.Электрический угорь

Рис. 4. Разряд электрического угря

Защитные импульсы угорь использует при встрече с врагом. В экспериментальных условиях они возникают, если угря потревожить палочкой. При этом рыба излучает серии редких импульсов высокого напряжения — обычно два (в некоторых случаях до семи) — и три поисковых импульса небольшой амплитуды.

2.1.2.Электрический сом.

Электрический сом (лат. Malapterurus electricus) — вид придонных пресноводных рыб из рода Malapterurus семейства  Электрические сомы (Malapteruridae), обитающих в тропических и субтропических водоёмах Африки. Электрического сома причисляют к сильноэлектрическим рыбам.

Ритс.5.Электрический сом

Это довольно крупная рыба: длина отдельных особей превышает 1 метр. Масса крупной особи может составить 23 кг. Тело вытянутое. Голова несёт три пары усиков. Глаза маленькие, светящиеся в темноте. Окраска довольно пёстрая: тёмно-коричневая спина, буроватые бока и желтоватое брюхо. По телу разбросаны многочисленные тёмные пятна, грудные и брюшные плавники розовые, хвостовой плавник с тёмным основанием и широкой красной или оранжево-красной оторочкой. Спинного плавника у электрического сома нет. Грудные плавники не имеют колючек. Эти рыбы обитают в бассейне Ниле и реках Западной Африки. Электрические сомы представляют большую опасность для человека, чем электрические скаты. Электрические органы сома способны производить электрические разряды, напряжение которых достигает 360 вольт. Если человек дотронется до тела сома, то может мгновенно погибнуть. Существуют рассказы о том, что пойманная рыба, которая пролежала на воздухе несколько минут (заснувшая) может производить электрические разряды, которые способны парализовать взрослого человека.

У сома хвост заряжен положительно относительно головы. Напряжение и сила тока в отдельных импульсах разряда электрического сома длиной свыше 80см могут достигать 250В и 0,5А.

Залпы, производимые сомом при захвате и заглатывании мелкой добычи, относительно коротки — в среднем они состоят из 71 импульса. Продолжительность залпов и количество составляющих их импульсов увеличиваются, если сом атакует более крупную жертву. Так, сом длиной 16 см при захвате рыбы длиной 5,5 см генерирует залп в 1297 импульсов при средней продолжительности залпа 24,8 с. Таким образом, сом в каждом конкретном случае «выбирает» наиболее оптимальный режим разрядной деятельности.

Рис. 6. Разряд электрического сома

Напряжение разряда электрического сома в воде может достигать 350 В при силе тока в десятые доли ампера. Максимальная разность потенциалов при этом образуется между головой и хвостом рыбы. После относительно мощных разрядов его электрические органы нагреваются. Характер разрядов теснейшим образом связан с условиями среды (температурой, освещенностью, временем года) и состоянием самой рыбы.

Полярность электрических полей у сома и угря различна. Впервые структуру таких полей и направление в них тока определил в 1838 г. Фарадей. У многих рыб (гимнарха, рыбыножа, гнатонемуса) голова заряжается положительно, хвост – отрицательно, а вот у электрического сома, наоборот, хвост – положительно, а голова – отрицательно.

2.1.3.Электрические скаты

Рис.7..Электрический скат

  Электрический скат упоминается во многих легендах, дошедших до нас из глубины веков; толкователи снов считали, что он предвещает близкое несчастье. Греки и римляне знали, что скат владеет источником какой-то странной энергии, и, поскольку электричество тогда не было известно, полагали, что источник ее — какое-то неведомое вещество. Существовало и еще одно поверье — будто скат, пойманный на бронзовый крючок, убивает забросившего снасть рыбака, причем смерть наступает от свертывания крови

  Электрические скаты, обитающие и в умеренной, и в тропической зонах, способны создать на своих "электродах" напряжение до 50 вольт и выше; этого достаточно, чтобы убивать рыб и ракообразных, которыми питаются скаты. Электрический скат похож на гибкий блин с длинным и толстым хвостом. Охотясь, скат бросается на жертву всем телом и "обнимает" ее своими "крыльями", на концах которых находятся электрические органы. Объятие смыкается, "электроды" разряжаются — и скат убивает свою жертву разрядом тока.

  Самый крупный из электрических скатов — это Torpedo nоbiliana, обитатель вод Северной Атлантики; в длину он достигает 1,8 метра, весит около 100 килограммов и способен создавать разность потенциалов в 200 вольт — этого достаточно, чтобы убить любое животное, оказавшееся в воде поблизости. Особая действенность электрического разряда в воде объясняется тем, что вода — хороший проводник электрического тока.

  Скаты излучают разряды залпами, в каждом из которых насчитывается 2—10 и  более импульсов. Продолжительность каждого 3—5 мс  В отличие от электрического угря скаты не испускают слабых импульсов. В 1960 г. на выставке, организованной английским Научным королевским обществом в честь 300-летия со дня его основания, среди загадок природы, которые человеку предстоит раскрыть, демонстрировался обычный стеклянный аквариум с находящейся в нем рыбой —электрическим скатом. К аквариуму через металлические электроды был подключен вольтметр. Когда рыба была в покое, стрелка вольтметра стояла на нуле. При движении рыбы вольтметр показывал напряжение,  идостигавшее при активных движениях 400 В. Надпись гласила: "Природу этого электрического явления, наблюдавшегося задолго до организации английского королевского общества, человек разгадать до сих пор не может".

В момент излучения мощных импульсов как вне, так и внутри тела сильноэлектрических рыб проходят токи высокого напряжения. Почему же эти рыбы не подвергаются действию собственных разрядов? Подобная невосприимчивость объясняется тем, что в их теле находятся особые «электропровода» — участки, отличающиеся от соседних более высокой электропроводностью. Так, у мраморного электрического ската сопротивление участков кожи, покрывающих электрические органы, в 3—4 раза ниже, чем сопротивление участков кожи, покрывающих другие органы. Электрический ток в основном проходит через эти участки, почти не воздействуя на остальные.

В родной стихии скат не реагирует на разряды благодаря высокой электропроводности морской воды. Если же ската вынуть из воды, каждый разряд будет вызывать непроизвольное сокращение его мускулатуры.

2.1.4.Слабоэлектрические рыбы

Слабоэлектрические рыбы излучают серии почти непрерывных и ритмичных импульсов. Напряжение тока, генерируемого слабоэлектрическими рыбами, измеряется десятыми долями вольта. По характеру разрядов все эти рыбы могут быть подразделены на две группы.

К первой относят рыб, у которых разряды регулярные, монофазные, с относительно большой длительностью импульсов (2—10 мс). Частота следования импульсов варьирует от 60 до 940 в секунду. Среди рыб этой группы наиболее изучен гимнарх.

Рис.8 Гимнарх

  Его разряды состоят из электрических импульсов, непрерывно следующих друг за другом с частотой приблизительно 300 импульсов в секунду. Импульсы гимнарха можно зарегистрировать и вне воды, если держать рыбу в воздухе, а электроды наложить непосредственно на кожу. Частота излучения электрических импульсов у гимнарха меняется только при изменении температуры воды (раздражение и физиологическое состояние не оказывают влияния). Наиболее четко проявляются разряды при температуре воды 28°.

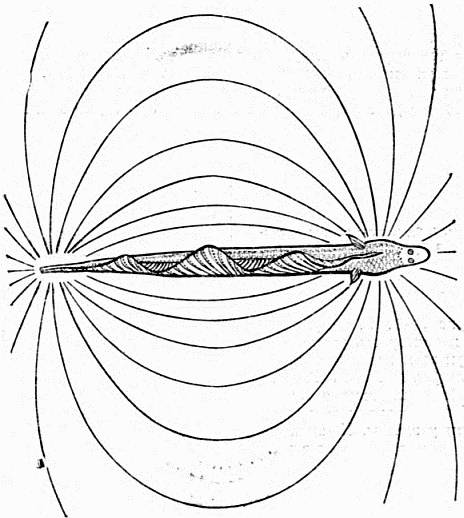

Рис.9.Электрическое поле гимнарха (вид сверху).Рис 10. Одиночные импульсы гимнарха

Излучаемые гимнархом разряды состоят из отдельных монофазных импульсов длительностью 1,3 мс с интервалами 2,3 мс (рис. 10). Хвост рыбы становится электроотрицательным относительно головы. Разность потенциалов, возникающих на хвосте и голове,— сотые доли вольта.

Каждый разрядный импульс образует вокруг гимнарха характерное электрическое поле (рис. 9), оно расположено горизонтально по оси тела. Поле у головы и хвоста рыбы несимметрично — вокруг головы более растянуто, что обусловлено расположением электрических органов на хвосте гимнарха.

Наиболее типичный и хорошо исследованный представитель этой группы — африканский слоник. Его разряды состоят из отдельных двухфазных синусоидальных импульсов, амплитуда и частота следования которых зависят от степени возбуждения рыбы и факторов окружающей среды: температуры, освещенности, солености воды, присутствия различных объектов (рис. 10). Частота следования импульсов колеблется от 5 до 50 в секунду.
