Комплект капельного полива "уДачный-50 Эконом"

Комплект капельного полива "УДачный-50 Эконом" - предназначен для полива насаждений в теплицах размером 3*6 м или аналогичных по площади садово-огородных участков из накопительных емкостей для воды с условным давлением от 0,2-1,2 атм. и линий центрального водоснабжения через понижающий редуктор. Обеспечивает равномерный полив прикорневой области растений, экономит воду, создает максимально комфортные условия развития семян, рассады и взрослых растений. Позволяет проводить жидкую подкормку растений.

Технические данные

Номинальный расход воды (0,8 атм)

2,2 л/ч

Наружный диаметр трубки

16 мм

Расстояние между капельницами

30 см

Толщина стенки

0,15 мм

Рабочее давление

0,8 атм

Максимальное давление

1,5 атм

Масса, не более

0,65 кг.

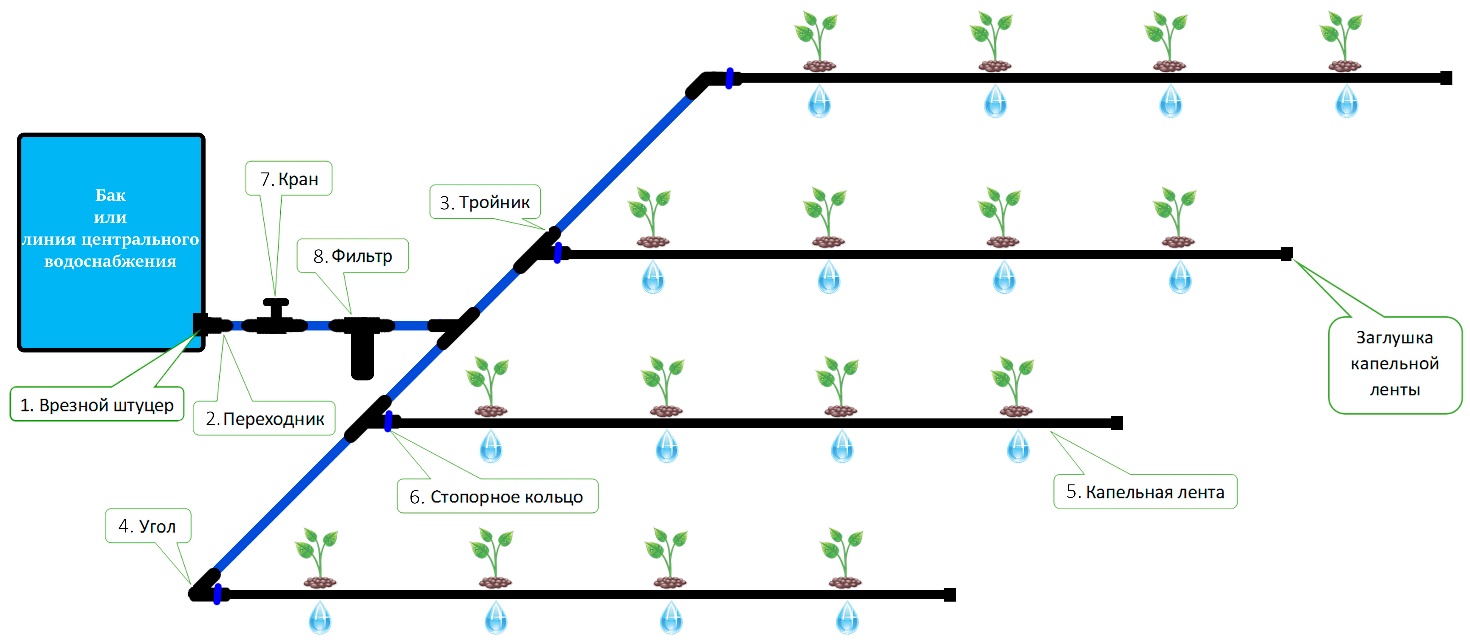

Схема установки комплекта капельного полива

Состав комплекта «УДачный-50 Эконом»

Сборочные единицы:

Шт
Врезной штуцер

1
Переходник

1
Тройник

3
Уголок

1
Капельная лента (диаметр 16 мм, водовылив 2,2 л/ч, длина 50 метров)

1
Стопорное кольцо

4

Инструкция по сборке

Подготовьте источник воды (линия центрального водоснабжения или бак, поднятый над уровнем грядок не менее 1 метра). Рабочее давление 0,5-1 Bar, уровень фильтрации 125 микрон. Установите в бак врезной штуцер (1). Подсоедините к нему переходник(2). Подсоедините к переходнику шланг с внутренним диаметром 15 мм. (в данный комплект не входит). Определите необходимую длину шланга до зоны полива и отрежьте. Подсоедините к свободному концу шланга тройник (3) и используя его же отрезки соедините между собой остальные тройники (3) и углы (4) согласно схеме. Нарежьте капельную ленту на отрезки необходимой длинны. (для теплиц размером 3*6 4 отрезка по 6 метров). К свободным концам тройников (3) и углов подсоедините отрезки капельной ленты (5) и зафиксируйте их стопорными кольцами (6). Свободные концы капельной ленты (5) дважды загните и зафиксируйте загиб отрезком ленты длинной 2 см.  (см. фото).

Система готова к эксплуатации.

Время полива определяется фиксированным водовылевом с одного эмиттера -2,2 л/ч и табличными значениями норм полива садово-огородных культур.
