Игровое оборудование ИО-14

Игровое оборудование ИО-14

Размер в плане не менее 3000мм*1185мм, высота не менее 2050мм.

Описание:

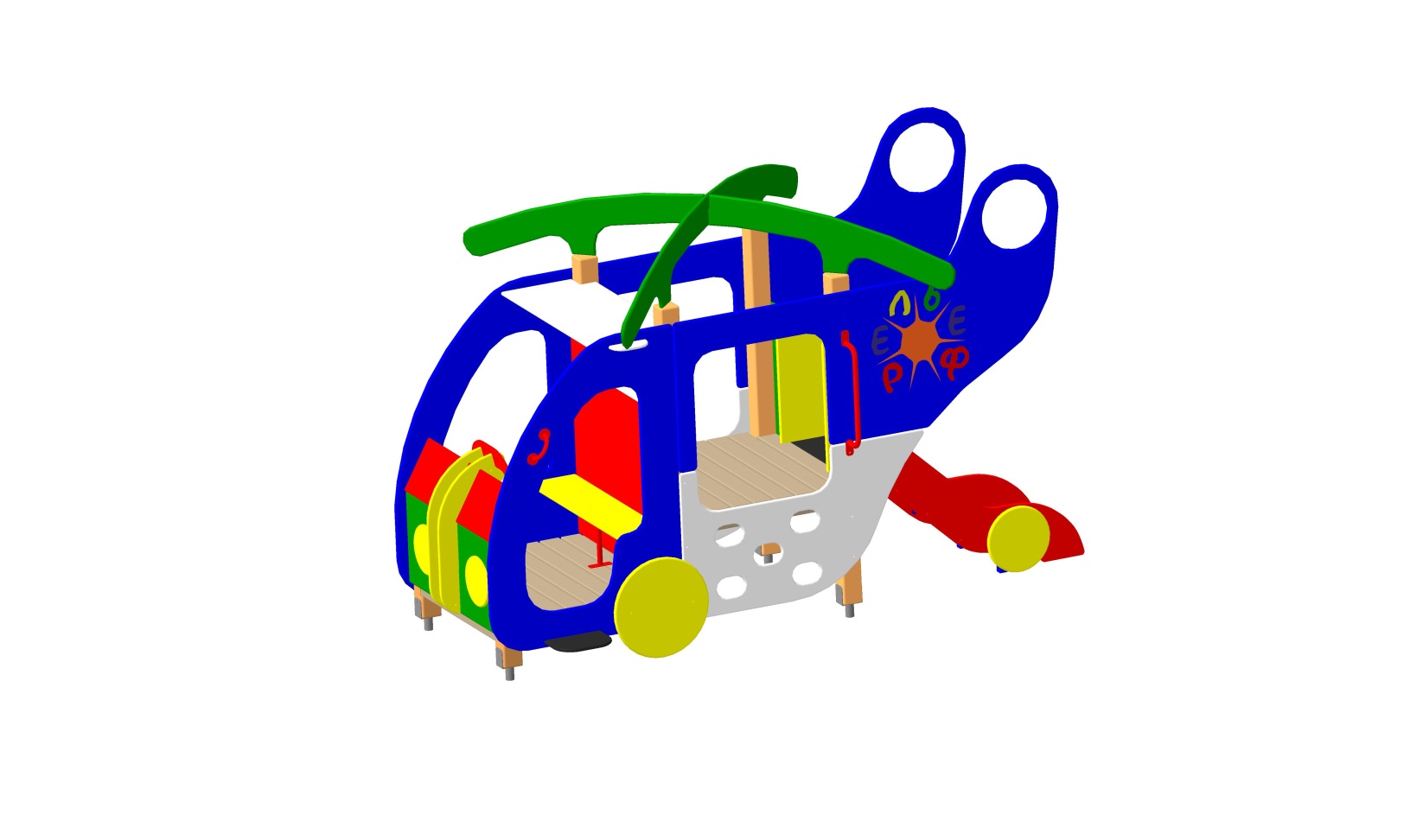

Игровое оборудование представляет собой сборноразборную, модульную конструкцию, выполненную в виде вертолета. Игровое оборудование включает в себя шесть опорных столбов, две площадки, один скат горки с высотой стартового участка 600мм, две боковые части, две верхние части, два скалолаза, стенку, панель, переднюю часть, держатели штурвала, штурвал, колеса, крышу, лопости, скамью с упором, две ступени, две ручки-держателя и две ручки. Оборудование устанавливается и бетонируется на оцинкованные металлические подпятники. Возраст пользователя от 3 лет.

Опорные столбы выполнены из клееного бруса сечением не менее 100мм*100мм с канавкой посередине. Площадка выполнена из доски сечением не менее 100м*40мм. Металлические подпятники, выполнены из круглой трубы сечением не менее 42мм и листового металла толщиной не менее 4мм. Боковые части, верхние части, скалолазы, стенка, панель, передняя часть, держатели штурвала, штурвал, колеса, крыша, лопости и скамья выполнены из влагостойкой фанеры толщиной не менее 24мм. Ступени выполнены из ламинированной фанеры с противоскользящим покрытием толщиной не менее 24мм. Скат горки выполнен из фанеры толщиной не менее 24мм и единого листа нержавеющей стали толщиной не менее 1,5мм. Скат горки имеет металлический каркас, выполненный из профильной трубы сечением не менее 20мм*40мм. Стартовый участок горки имеет ограждения, выполненные из фанеры толщиной 24мм и турник – ограничитель, выполненный из круглой трубы сечением не менее 27мм и листового металла толщиной 4мм. Упор под скамью и ручки-держатели  выполнены из круглой трубы сечением не менее 27мм и листового металла толщиной 4мм. Ручки выполнены из круглой трубы сечением не менее 21мм и листового металла толщиной 4мм. Все металлические элементы выполнены с применением высокоточного оборудования. Деревянные и фанерные элементы изготавливаются на полуавтоматизированной линии по обработке деревянных и фанерных изделий.

Все деревянные элементы изготавливаются из хвойной доски влажностью 7-10%, подвергаемой склейке по длине и ширине заготовки с применением клеев зарубежных производителей; изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2003 п.4.3.11). Все деревянные элементы проходят окраску в три слоя: первый слой – грунтование заготовки с последующим шлифованием поверхности, второй слой – покраска вододисперсионной краской с последующим шлифованием поверхности, третий слой – финишная покраска. Все деревянные элементы окрашиваются краской финского производителя TEKNOS, соответствующей требованиям санитарных норм и экологической безопасности.

Все металлические элементы изготавливаются из круглых труб, с применением горячекатаного листа. Весь применяемый металлопрокат соответствует ГОСТ 10705-80, ГОСТ 1577-93. Сварные швы конструкций из металла гладкие (ГОСТ Р 52169-2012 п.4.3.10). Все металлические элементы окрашиваются порошковой краской финского производителя TEKNOS, соответствующей требованиям санитарных норм и экологической безопасности. Для более качественного прокраса все металлические элементы проходят двойной цикл покраски.

Все фанерные элементы изготовлены из многослойной влагостойкой, склеенной под прессом и соответствующей ГОСТ 30427-96 фанеры; изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2012 п.4.3.11). Окраска фанерных элементов происходит в три слоя: первый слой – грунтование заготовки с последующим шлифованием поверхности, второй слой – покраска двухкомпонентной краской с последующим шлифованием поверхности, третий слой – финишная покраска. Все фанерные элементы окрашиваются краской финского производителя TEKNOS, соответствующей требованиям санитарных норм и экологической безопасности.

Крепеж оцинкован. Выступающие части резьбовых соединений закрыты пластиковыми заглушками (ГОСТ Р 52169-2012 п. 4.3.9).

Крепление элементов оборудования исключает возможность их демонтажа без применения инструментов (ГОСТ Р 52169-2012 п. 4.3.13).

Изделие сопровождается:

а) техническим паспортом завода-изготовителя (ГОСТ Р 52301-2004 п. 5), в котором указано предназначение, номер изделия, правила безопасной эксплуатации и схема сборки.

б) комплектом крепежа для сборки и монтажа.

Сборочно-монтажные работы выполняются с соблюдением требований национальных стандартов по установке детского игрового оборудования и согласно схемам монтажа предприятия-изготовителя.
