Задание ВИДЫ: по наглядному изображению предмета выполнить необходимое и достаточное количество видов (три вида) в масштабе 1:1. Задание можно выполнить на листе формата А4 без рамки и основной надписи (так как с основной надписью формат А4 располагают только вертикально), расположив лист горизонтально. Главный вид выбрать по длине, размеры не проставлять

Пример:

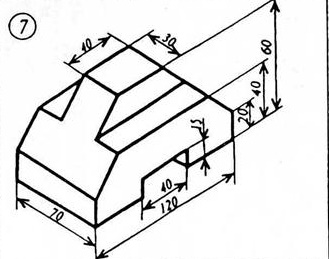

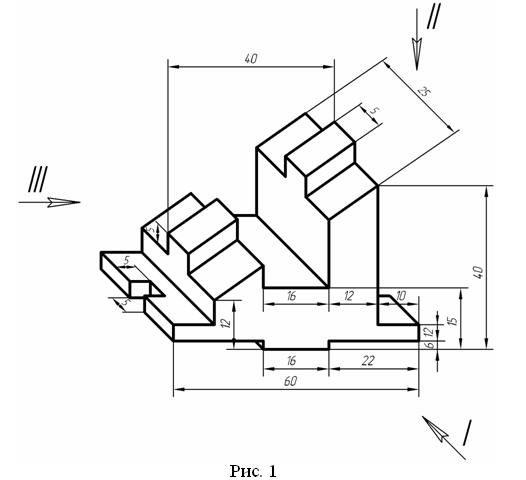

1. Внимательно посмотреть на предмет (рис.1) и выбрать главное изображение (вид спереди). Для данного предмета это будет вид по стрелке I, т. к. полученный таким образом вид будет нести максимальную информацию о форме детали.

2. Поскольку один вид однозначно не определяет форму и размеры детали, необходимо спроецировать ее в направлении, указанном стрелкой II, получить вид сверху и расположить его под главным видом (рис.2).

3. Два вида определяют форму и размеры детали, но для исключения ошибок при оценке формы вырезов на ее поверхности и облегчения чтения ее элементов надо спроецировать деталь в направлении, указанном стрелкой III (вид слева). Полученный вид расположить справа от главного вида (рис.2).

4. В соответствующем масштабе вычертить три вида предмета, соблюдая проекционную связь, нанести размеры согласно ГОСТ 2.307-68.
