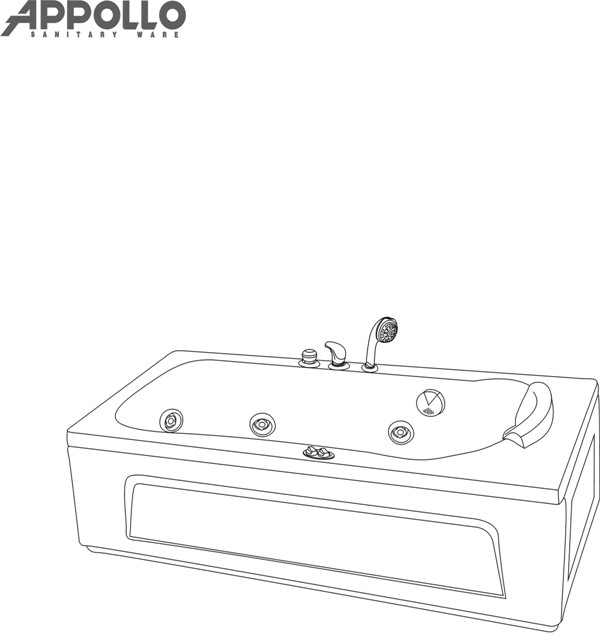

AT-0941 Инструкция по сборке
№ | Код | Деталь | Кол-во | № | Код | Деталь | Кол-во | № | Код | Деталь | Кол-во |
1. | FHZP1139 | Белый корпус ванны для 0941 | 1 | 6. | JGLJ0103 | Гайка ST4x25, нержавеющая сталь | 5 | 11. | JSGJ0224 | Белый каркас, собранный для 0941 | 1 |
2. | FHZP1140 | Большой белый фартук для 0941 | 1 | 7. | SLYS0300 | Декоративная крышка для зеркала, белая | 5 | 12. | SLYS0017 | Клемма фартука | 3 |
3. | SLYS0468 | Затычка для квадратной трубы, 25х25 | 8 | 8. | SLQT0155 | Серый подголовник №5 (APPOLLO) | 1 | 13. | JGLJ0102 | Гайка ST4x20, нержавеющая сталь | |
4. | JGLJ0002 | Белый цинковый винтовой стержень М14х120 | 2 | 9. | FHZP1171 | Малый фартук для 0941, белый | 1 | A, B | См. приложение 1 | ||
5. | SLYS0298 | Шайба для зеркала | 5 | 10. | SLQT0092 | Блок фиксации фартука №3 | 7 | D, E | См. приложение 2 |

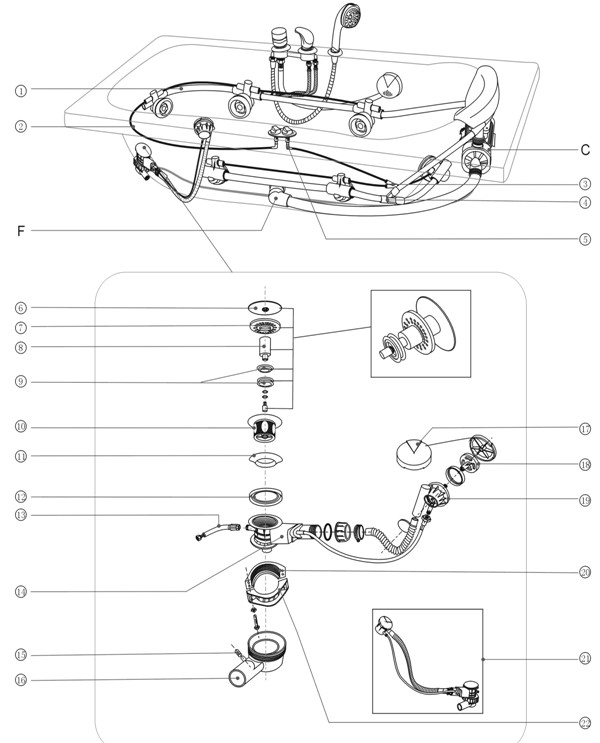

№ | Код | Деталь | Кол-во | № | Код | Деталь | Кол-во | № | Код | Деталь | Кол-во |
1. | SLYS0493 | Шланг, 1" | 5,8 м | 9. | MFLJ0075 | Уплотнитель №57 для крышки дренажа | 1 | 17. | SLDD0126 | Ручка №2 хромированного дренажа | 1 |
2. | SLYS0557 | ПВХ шланг, армирован стекловолокном, Ш15,5 | 4,9 м | 10. | SNZY0113 | Хромированный нижний клапан | 1 | 18. | SLYS0574 | Водослив | 1 |
3. | SLYS0539 | Тройник для воздуха | 3 | 11. | MFLJ0042 | Уплотнитель нижний №57 для дренажа | 1 | 19. | SLYS0914 | Основа ручки дренажа | 1 |
4. | SLYS0543 | 1"тройник | 6 | 12. | MFLJ0041 | Уплотнитель верхний №57 для дренажа | 3 | 20. | SLYS0599 | Разрезная гайка А, большая | 1 |
5. | SLQT0105 | Устройство соединения для воздуха | 4 | 13. | SNQT0087 | Европейское дренажное устройство №2, 1000 мм | 1 | 21. | SNZY0163 | Устройство дренажа №2, 670 мм | 1 |
6. | SNZY0114 | Хромированная крышка нижнего клапана | 1 | 14. | SLYS0532 | ПВХ шланг, армирован стекловолокном, Ш11х1500 | 4 | 22. | SLYS0600 | Разрезная гайка В, большая | 1 |
7. | SLYS0533 | Фильтр для дренажа | 15. | SLYS0343 | Адаптер для дренажа | C | См. приложение 1 | ||||
8. | JSDD0196 | Противоударное устройство крышки нижнего клапана | 16. | SLYS0531 | Колено для дренажа | F | См. приложение 2 |

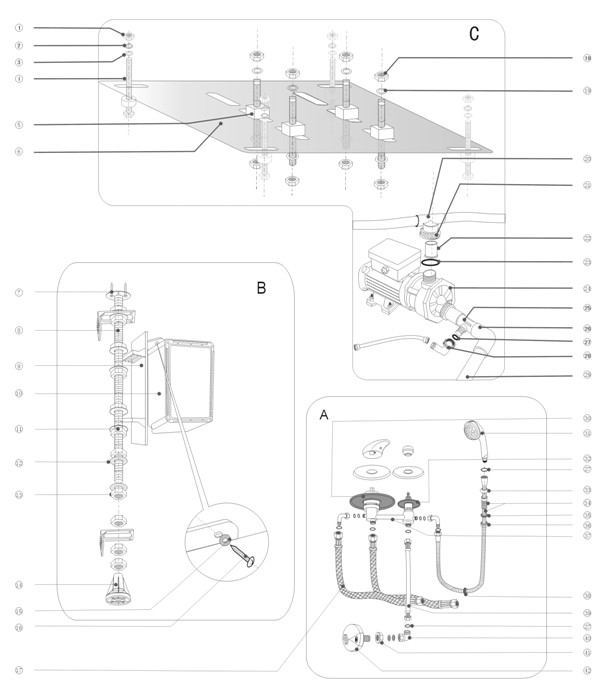

ПРИЛОЖЕНИЕ 1
№ | Код | Деталь | Кол-во | № | Код | Деталь | Кол-во | № | Код | Деталь | Кол-во |
1. | JGLJ0106 | Муфта М6, нержавеющая сталь | 6 | 15. | JGLJ0175 | Большая шайба Ш4, нержавеющая сталь | 3 | 29. | SLYS0492 | Обратная трубка подачи воды, 1,5" | 0,75 м |
2. | JGLJ0290 | Шайба Гровера Ш6, нержавеющая сталь | 6 | 16. | JGLJ0102 | Гайка, нержавеющая сталь, ST4x20 | 3 | 30. | MFLJ0065 | Большой уплотнитель № 000 для смесителя с одной ручкой | 1 |
3. | JGLJ0067 | Большая шайба Ш6, нержавеющая сталь | 12 | 17. | SNQT0064 | Шланг, обшитый нержавеющей сталью, Ш16х1000 | 2 | 31. | SNZY0347 | Хромированная форсунка №41 | 1 |
4. | JGLJ0084 | Болт шестиугольный, М6х40 | 6 | 18. | JGLJ0062 | Муфта М8, нержавеющая сталь | 8 | 32. | MFLJ0046 | Уплотнитель №7 для колена | 1 |
5. | SLQT0003 | Демпфирующая подушка прямоугольная | 1 | 19. | JGLJ0080 | Шайба, плоская Ш8, нержавеющая сталь | 8 | 33. | SLDD0120 | Хромированный держатель форсунки №1 | 1 |
6. | JSPT0060 | Наклонная опорная плита для насоса, белая | 1 | 20. | SLYS0544 | Тройник | 1 | 34. | SNQT0030 | Душевой шланг с хромированным рукавом, Ш14х1900 | 1 |
7. | JGLJ0102 | Гайка, нержавеющая сталь, ST4x20 | 24 | 21. | SLYS0390 | Муфта-адаптер для насоса | 1 | 35. | MFLJ0018 | Уплотнитель №5 для клапана горячей воды | 1 |
8. | JGLJ0013 | Цинковый винтовой стержень со сварной петлей М14х500 | 4 | 22. | SLYS0389 | Трубка насоса | 1 | 36. | SLYS0476 | G3/4 белая муфта-адаптер для душевого шланга | 1 |
9. | SLYS0645 | Пластиковый кронштейн для панели управления | 1 | 23. | MFLJ0005 | Резиновое кольцо №44 для трубки насоса | 1 | 37. | SNZY0065 | Смеситель с одной ручкой №28, хромированный | 1 |
10. | DQZY0340 | YU6.0AI-N рама эл коробки управления | 1 | 24. | DQZY0012 | Насос LX AP400, 2500 мм | 1 | 38. | SLYS0404 | Малый трубодержатель с автоблокировкой | 1 |
11. | JGLJ0110 | Пластиковая муфта М14 с уплотнителем | 8 | 25. | SLYS0757 | Соединение с дренажным ниппелем | 1 | 39. | SNQT0079 | Шланг ПВХ, армирован стекловолокном, Ш11х650 | 1 |
12. | JGLJ0148 | Цинковая шайба, плоская белая Ш14 | 20 | 26. | SLYS0391 | Колено 90° | 1 | 40. | JSDD0133 | G1/2 латунное шарнирное колено | 1 |
13. | JGLJ0208 | Цинковая муфта тонкая белая М14 | 26 | 27. | MFLJ0003 | Уплотнитель№6, G1/2 | 3 | 41. | SLYS0488 | Белая муфта для фильтра, М24х1,5 | 1 |
14 | SLYS0220 | Регулирующая ножка винтового стержня, 40 мм | 6 | 28. | SLYS0595 | G1/2 пластиковое шарнирное колено | 1 | 42. | SWNZY0071 | Хромированный фильтр №6 | 1 |

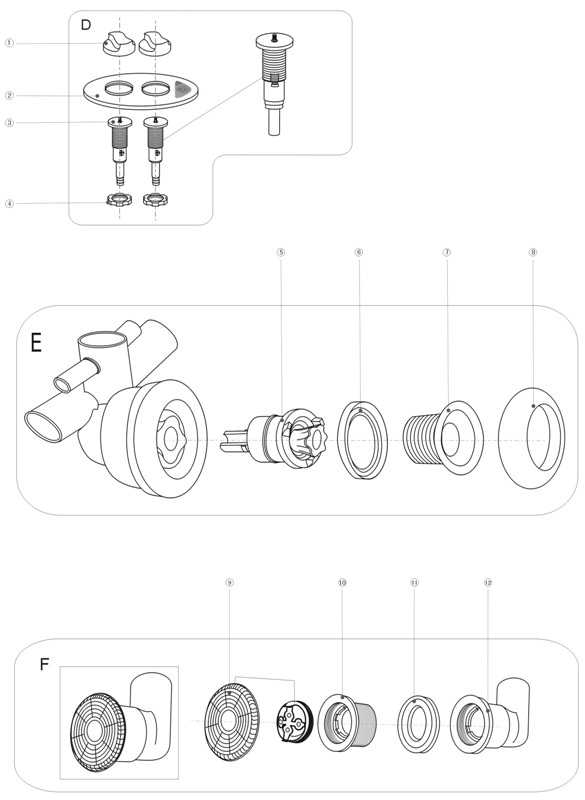

№ | Код | Деталь | Кол-во | № | Код | Деталь | Кол-во | № | Код | Деталь | Кол-во |
1. | SLDD0105 | Ручка №4а регуляции воздуха | 2 | 5. | SNQT0039 | Хромированная регулируемая форсунка | 6 | 9. | SNQT0111 | Хромированный фильтр воды №1 | 1 |
2. | DQZY0039 | YU6.0 панель управления для электрического блока управления | 1 | 6. | MFLJ0283 | Декоративное кольцо уплотнения Ш69хШ60хШ4 (#218) | 6 | 10. | SLYS0394 | Втулка для адаптера | 1 |
3. | DQQT0223 | Регулятор воздуха №5 | 2 | 7. | SLYS0562 | Гнездо для 5-тиканального декоративного кольца соединения | 6 | 11. | MFLJ0011 | Уплотнитель №3 для адаптера | 1 |
4. | SLYS0489 | Гайка выключателя воздуха М34х1,5 | 2 | 8. | SLDD0129 | Хромированное кольцо для 5-тиканального соединения | 6 | 12. | SLYS0393 | Адаптер | 1 |
