Игровое оборудование ИО-26

Игровое оборудование ИО-26

Размер в плане не менее 2535мм*1185мм, высота не менее 2050мм.

Описание:

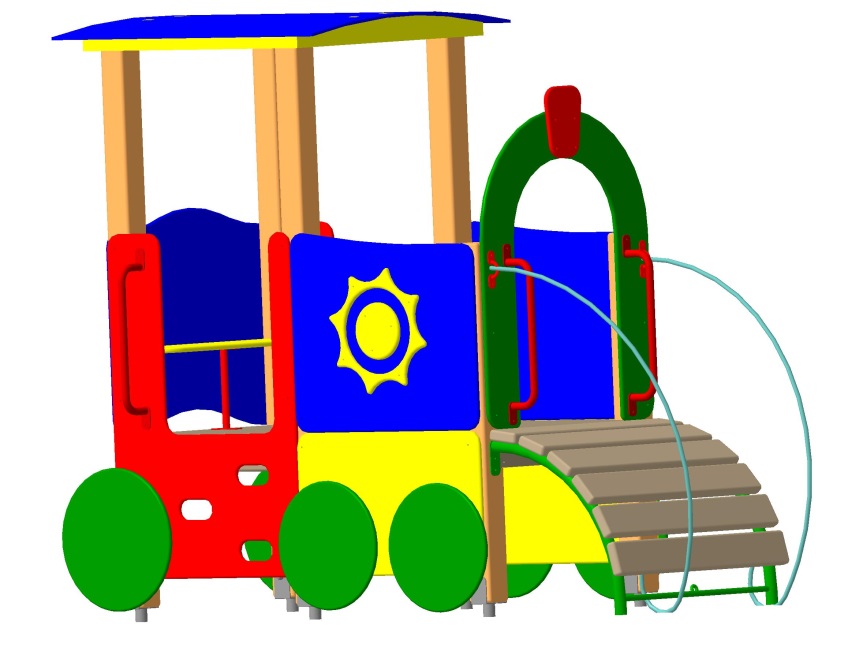

Игровое оборудование представляет собой сборноразборную, модульную конструкцию, выполненную в виде паровоза. Игровое оборудование включает в себя шесть опорных столбов, одну площадку, снаряд «Трап», две боковые части, две боковые части под колеса, три ограждения, декоративные накладки, арку, колеса, скамью с упором, четыре ручки-держателя, двое канатных перил и одну крышу. На вершины столбов устанавливаются пластиковые заглушки. Оборудование устанавливается и бетонируется на оцинкованные металлические подпятники. Возраст пользователя от 3 до 7 лет.

Опорные столбы выполнены из клееного бруса сечением не менее 100мм*100мм с канавкой посередине. Площадка выполнена из доски сечением не менее 100м*40мм. Металлические подпятники, выполнены из круглой трубы сечением не менее 42мм и листового металла толщиной не менее 4мм. Боковые части, боковые части под колеса, колеса, ограждения, арка и скамья выполнены из влагостойкой фанеры толщиной не менее 24мм. Декоративные накладки выполнены из влагостойкой фанеры толщиной не менее 9мм. Скат горки выполнен из фанеры толщиной не менее 24мм и единого листа нержавеющей стали толщиной не менее 1,5мм. Снаряд трап выполнен из хвойной доски влажностью 7-10% сечением не менее 120мм*40мм, круглой трубы сечением не менее 42мм и листового металла толщиной не менее 4мм. Канатные перила выполнены из полипропиленового каната с металлическим сердечником сечением не менее 16мм и специальных крепежных метизов. Упор под скамью и ручки-держатели  выполнены из круглой трубы сечением не менее 27мм и листового металла толщиной 4мм. Крыша выполнена из фанеры толщиной не менее 15мм и хвойной доски влажностью 7-10% сечением не менее 100мм*40мм. Все металлические элементы выполнены с применением высокоточного оборудования. Деревянные и фанерные элементы изготавливаются на полуавтоматизированной линии по обработке деревянных и фанерных изделий.

Все деревянные элементы изготавливаются из хвойной доски влажностью 7-10%, подвергаемой склейке по длине и ширине заготовки с применением клеев зарубежных производителей; изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2003 п.4.3.11). Все деревянные элементы проходят окраску в три слоя: первый слой – грунтование заготовки с последующим шлифованием поверхности, второй слой – покраска вододисперсионной краской с последующим шлифованием поверхности, третий слой – финишная покраска. Все деревянные элементы окрашиваются краской финского производителя TEKNOS, соответствующей требованиям санитарных норм и экологической безопасности.

Все металлические элементы изготавливаются из круглых труб, с применением горячекатаного листа. Весь применяемый металлопрокат соответствует ГОСТ 10705-80, ГОСТ 1577-93. Сварные швы конструкций из металла гладкие (ГОСТ Р 52169-2012 п.4.3.10). Все металлические элементы окрашиваются порошковой краской финского производителя TEKNOS, соответствующей требованиям санитарных норм и экологической безопасности. Для более качественного прокраса все металлические элементы проходят двойной цикл покраски.

Все фанерные элементы изготовлены из многослойной влагостойкой, склеенной под прессом и соответствующей ГОСТ 30427-96 фанеры; изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2012 п.4.3.11). Окраска фанерных элементов происходит в три слоя: первый слой – грунтование заготовки с последующим шлифованием поверхности, второй слой – покраска двухкомпонентной краской с последующим шлифованием поверхности, третий слой – финишная покраска. Все фанерные элементы окрашиваются краской финского производителя TEKNOS, соответствующей требованиям санитарных норм и экологической безопасности.

Крепеж оцинкован. Выступающие части резьбовых соединений закрыты пластиковыми заглушками (ГОСТ Р 52169-2012 п. 4.3.9).

Крепление элементов оборудования исключает возможность их демонтажа без применения инструментов (ГОСТ Р 52169-2012 п. 4.3.13).

Изделие сопровождается:

а) техническим паспортом завода-изготовителя (ГОСТ Р 52301-2004 п. 5), в котором указано предназначение, номер изделия, правила безопасной эксплуатации и схема сборки.

б) комплектом крепежа для сборки и монтажа.

Сборочно-монтажные работы выполняются с соблюдением требований национальных стандартов по установке детского игрового оборудования и согласно схемам монтажа предприятия-изготовителя.
