(54) БЛОК ТРАНСФОРМАТОРНОЙ РАЗВЯЗКИ

(57) Реферат:

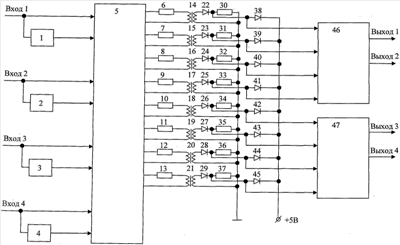

Изобретение относится к области схемотехники. Техническим результатом является передача сигналов с меньшей длительностью. Блок трансформаторной развязки содержит генератор импульсов 5, первый трансформатор 14, первый резистор 6 и второй резистор 30, первый диод 22, трансформаторы 15, 16, 17, 18, 19, 20 и 21, резисторы 7-13, 31-37, первую 23-29 и вторую 38-45 группы диодов, первый 46 и второй 47 RS-триггеры, логические элементы "НЕ" 1-4. 1 ил.

Изобретение относится к области схемотехники, а именно к устройствам гальванической развязки, и может быть использовано для передачи цифровых сигналов между гальванически развязанными устройствами..
