Игровое оборудование ИО-19

Игровое оборудование ИО-19

Размер в плане не менее 5400мм*2200мм, высота не менее 3200мм.

Описание:

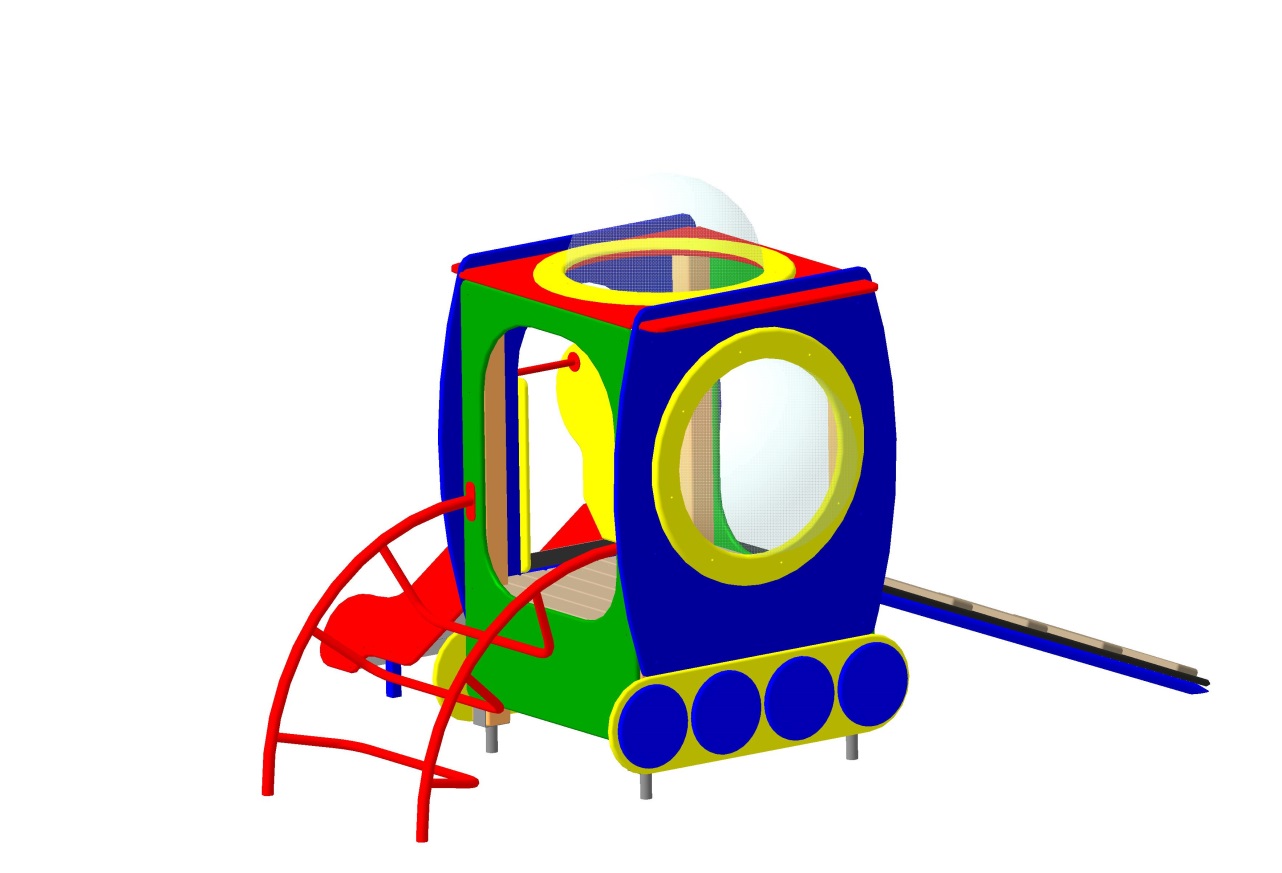

Игровое оборудование представляет собой сборноразборную, модульную конструкцию, выполненную в виде лунохода. Игровое оборудование включает в себя четыре опорных столба, одну площадку, две боковые части, две стенки, крышу, гусеницы, колеса, два фиксатора иллюминаторов, два иллюминатора, снаряд «Лиану», снаряд «Трап» и скат горки. Оборудование устанавливается и бетонируется на оцинкованные металлические подпятники. Возраст пользователя от 3 до 12 лет.

Опорные столбы выполнены из клееного бруса сечением не менее 100мм*100мм с канавкой посередине. Площадки выполнены из доски сечением не менее 100м*40мм. Металлические подпятники выполнены из круглой трубы сечением не менее 42мм и листового металла толщиной не менее 4мм. Боковые части, стенки, крыша, гусеницы, колеса и фиксаторы иллюминаторов выполнены из влагостойкой фанеры толщиной не менее 24мм. Иллюминаторы, штампованные из поликарбоната толщиной не менее 10мм. Снаряд «Лиана» выполнен из круглой трубы сечением не менее 42мм и листового металла толщиной не менее 4мм. Снаряд «Трап»  выполнен из круглой трубы сечением не менее 42мм, листового металла толщиной 4мм, ламинированной фанеры с противоскользящим покрытием толщиной не менее 24мм и хвойной доски влажностью 7-10% сечением не менее 100мм*25мм. Скат горки выполнен из фанеры толщиной не менее 24мм и единого листа нержавеющей стали толщиной не менее 1,5мм. Скат горки имеет металлический каркас, выполненный из профильной трубы сечением не менее 20мм*40мм. Стартовый участок горки имеет ограждения, выполненные из фанеры толщиной 24мм и турник – ограничитель, выполненный из круглой трубы сечением не менее 27мм и листового металла толщиной 4мм. Все металлические элементы выполнены с применением высокоточного оборудования. Деревянные и фанерные элементы изготавливаются на полуавтоматизированной линии по обработке деревянных и фанерных изделий.

Все деревянные элементы изготавливаются из хвойной доски влажностью 7-10%, подвергаемой склейке по длине и ширине заготовки с применением клеев зарубежных производителей; изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2003 п.4.3.11). Все деревянные элементы проходят окраску в три слоя: первый слой – грунтование заготовки с последующим шлифованием поверхности, второй слой – покраска вододисперсионной краской с последующим шлифованием поверхности, третий слой – финишная покраска. Все деревянные элементы окрашиваются краской финского производителя TEKNOS, соответствующей требованиям санитарных норм и экологической безопасности.

Все металлические элементы изготавливаются из круглых труб, с применением горячекатаного листа. Весь применяемый металлопрокат соответствует ГОСТ 10705-80, ГОСТ 1577-93. Сварные швы конструкций из металла гладкие (ГОСТ Р 52169-2012 п.4.3.10). Все металлические элементы окрашиваются порошковой краской финского производителя TEKNOS, соответствующей требованиям санитарных норм и экологической безопасности. Для более качественного прокраса все металлические элементы проходят двойной цикл покраски.

Все фанерные элементы изготовлены из многослойной влагостойкой, склеенной под прессом и соответствующей ГОСТ 30427-96 фанеры; изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2012 п.4.3.11). Окраска фанерных элементов происходит в три слоя: первый слой – грунтование заготовки с последующим шлифованием поверхности, второй слой – покраска двухкомпонентной краской с последующим шлифованием поверхности, третий слой – финишная покраска. Все фанерные элементы окрашиваются краской финского производителя TEKNOS, соответствующей требованиям санитарных норм и экологической безопасности.

Крепеж оцинкован. Выступающие части резьбовых соединений закрыты пластиковыми заглушками (ГОСТ Р 52169-2012 п. 4.3.9).

Крепление элементов оборудования исключает возможность их демонтажа без применения инструментов (ГОСТ Р 52169-2012 п. 4.3.13).

Изделие сопровождается:

а) техническим паспортом завода-изготовителя (ГОСТ Р 52301-2004 п. 5), в котором указано предназначение, номер изделия, правила безопасной эксплуатации и схема сборки.

б) комплектом крепежа для сборки и монтажа.

Сборочно-монтажные работы выполняются с соблюдением требований национальных стандартов по установке детского игрового оборудования и согласно схемам монтажа предприятия-изготовителя.
